北京市地下综合管廊工程建设与BIM技术应用
【摘要】：1958年，在北京市天安门广场下建设的约1.3千米长的综合管廊，是北京第一条综合管廊，其断面为长方形，宽3.5～5.0米，高2.3～5.0米，埋深7.0～8.0米。到2020年，北京市将建成综合管廊150～200千米，在北京城市副中心、冬奥会、世园会等重大项目建设中，优先规划建设综合管廊，并提高城市道路和轨道交通同步建设综合管廊的比例。表3-1城市地下综合管廊工程项目情况图3-1施工时北京市中关村综合管廊
1958年，在北京市天安门广场下建设的约1.3千米长的综合管廊，是北京第一条综合管廊，其断面为长方形，宽3.5～5.0米，高2.3～5.0米，埋深7.0～8.0米。
1977年，为配合“毛主席纪念堂”施工，在天安门广场又敷设了一条500米长的综合管廊。
1985年，北京市建设了中国国际贸易中心综合管道，其中容纳了服务于两幢公寓大楼、一幢商业大厦和一幢办公楼的公用管线，管廊内有电力、通信、供热管。
2006年，北京中关村地下综合管廊及地下商业开发工程建成。该工程共有三层，地下一层是2千米的地下环形车道，连通了区域内20多栋大厦；地下二层则是20万平方米的商铺，以及车库与物业用房；地下三层则是市政管线管廊，施工过程如图3-1所示。管廊中收纳了水、电、冷、热、燃气、通信等市政管线。该综合管廊是我国第二条现代化的综合管廊。
2013年，北京未来科技城综合管廊建成，管廊断面14.2米×2.9米，全长约3.9千米，廊内收纳管线包括给水、再生水、通信、热力、电力管线等。
到2020年，北京市将建成综合管廊150～200千米，在北京城市副中心、冬奥会、世园会等重大项目建设中，优先规划建设综合管廊，并提高城市道路和轨道交通同步建设综合管廊的比例。
到2035年，全市地下综合管廊将达到450千米左右，逐步构建中心城骨干系统和重点区域系统，带动相关产业发展。

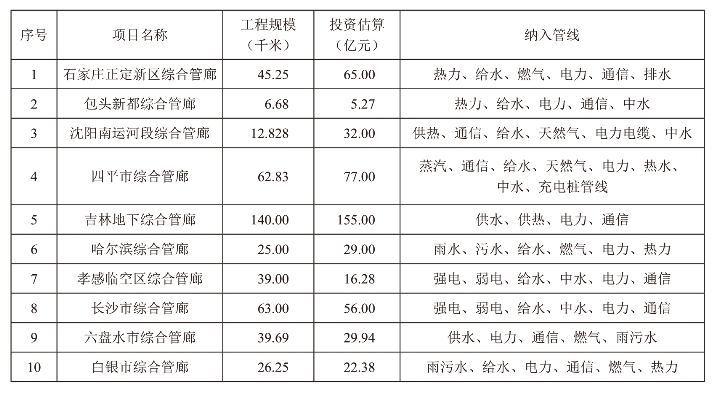

表3-1 城市地下综合管廊工程项目情况
图3-1 施工时北京市中关村综合管廊（刘应明，2016）
