法国巴黎地下综合管廊系统：历史与特点
【摘要】：1850年，巴黎人口数达到100万，城市因地狭人稠而不堪重负，因而促进地下综合管廊的修建。管廊运维管理人员达1 300余名，为高效运营巴黎地下管网系统提供保障。图2-1巴黎综合管廊断面图2-2法国巴黎综合管廊系统法国巴黎的城市地下综合管廊主要特点是：地下管网系统是地下综合管廊概念的发源地。

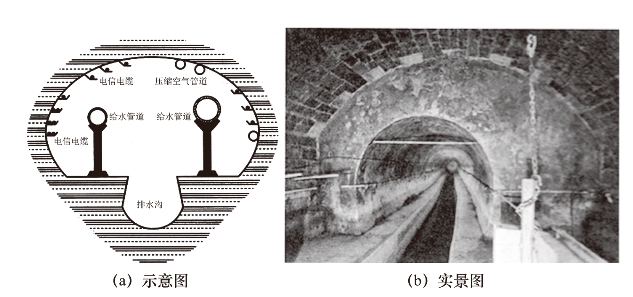

第一次工业革命初期，发展迅速的城市化导致法国城市人口大量增加，同时原有的城市基础设施根本无法适应城市化水平的迅速提高，如工业化较早的巴黎就产生了一系列的城市问题。早在1833年，为了改善城市的环境，巴黎就系统地在城市道路下建设了规模宏大的下水道网络，同时开始兴建地下综合管廊，最大断面宽度达到6.0米，高约5.0米。综合管廊的标准断面为椭圆形（图2-1），容纳给水管道、通信管道、压缩空气管道及交通通信电缆等公用设施，极大地方便了运营期各类管线的维护修理，形成了世界上最早的地下综合管廊。为了降低霍乱蔓延的风险，设置的管廊与下水道分离，分别集纳雨水和城市污水，使得这个管廊从一开始就拥有排污和泄洪两个用途。但是由于规划建设的系统极为庞大，导致项目建设所需的投资巨大，建设工期漫长，因此巴黎地下综合管廊的建设断断续续。

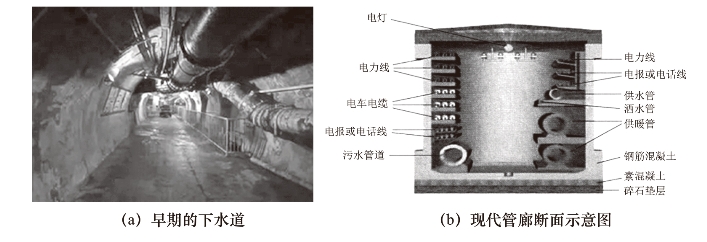

随着人口的增长，促进了巴黎地下管网系统的发展。1785年，巴黎人口数已达60万，全挤在市中心的贫民区内，遇到大雨，巴黎满街就会污水横流。1850年，巴黎人口数达到100万，城市因地狭人稠而不堪重负，因而促进地下综合管廊的修建。截至1878年，共修建600千米的下水道（图2-2a）。随后下水道不断延伸，为适应现代城市管线种类多、敷设要求高等特点，将综合管廊的断面修改成了矩形（图2-2b）。至2013年，巴黎市区及郊区的综合管廊已达到2 100千米；目前巴黎人口数达1 200万，巴黎市区及郊区的综合管廊总长已达3 100千米，并逐渐演变成地下管线公共管网，包括1.8万个排污口、约3万个下水管盖、6 000多个地下蓄水池，每天有超过1.5万立方米的城市污水通过这个庞大的系统排出城市，这条管廊已运行了近200年，堪称世界城市综合管廊之首。管廊运维管理人员达1 300余名，为高效运营巴黎地下管网系统提供保障。
图2-1 巴黎综合管廊断面（雷升祥，2015）
图2-2 法国巴黎综合管廊系统（雷升祥，2015）
法国巴黎的城市地下综合管廊主要特点是：
（1）地下管网系统是地下综合管廊概念的发源地。巴黎市最早在以城市排水功能为主的廊道中，创造性地将一些煤气管、供水管、光缆和通信电缆等管线布置到排水廊道，显著地提高了城市管网的利用效能，并且形成了早期的地下综合管廊。
（2）使用先进的机器人技术提高管道检修和建设的效率。巴黎地下管道管理局采用现代手段进行综合管廊的运营管理，地下管道的每个区域每年都要进行两次检查，并且形成记录档案保存，在运维过程中，使用先进的光缆铺设机器人和管道检测机器人，提高管线入廊施工和管道检修的效率。
（3）利用现代化的污水处理技术保护生态环境。基于生态环保和资源循环利用的理念，巴黎地下管道的污水，经过排水系统收集后存放在封闭的池中，生产可燃气体，收集再利用；离心处理后的污泥，经过干燥、处理，成为生产成品化肥或建材工业添加剂的天然原料。
