城市安全运营的优选设施：综合管廊工程及BIM技术应用
【摘要】：城市地下管线是保障城市运行的重要基础设施和“生命线”。在这种情形下，建设城市地下管廊、保证城市安全运营的价值凸显。城市地下综合管廊通常采用钢筋混凝土结构，可有效防止外力荷载对管线的破坏。城市地下综合管廊为封闭安定的地下环境，留有足够的检查和维护空间，可以在不受外界因素干扰的情况下进行检查与维修各类管线。
据调查研究，自1894年上海埋设第1条煤气管道开始，经过120多年的都市建设积累，尤其是改革开放40年以来的快速发展，上海地下管线的总长度超过3万千米，同时1/3左右管线的管龄已超过50年。由于管龄过长，外界的影响，诸如市政工程或建筑工程的改扩建项目施工，极易造成管道开裂（图1-3），形成漏水、漏气现象，甚至造成地面下沉、开裂而引发事故等后果（图1-4），严重影响城市安全运营。
图1-3 自来水管爆破（王恒栋，2013）

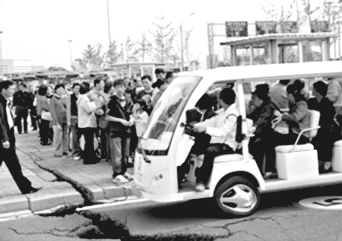

图1-4 地面下沉开裂
另外，从一系列“城市看海”（图1-5）、“油气爆炸”（图1-6）的灾害事件来看，城市管理暴露出的问题非常突出，对城市排水、燃油、燃气等管道工程建设不能仅限于设计与施工阶段，更应该重视运营使用阶段，建立起项目建设全生命周期的管理概念，有必要选择排水暗洞、综合管廊，以加强能力建设，提升维护水平，保障城市安全运营。
城市地下管线是保障城市运行的重要基础设施和“生命线”。全国仅媒体报道的地下管线事故平均每天高达5.6起，每年由于路面开挖造成的直接经济损失高达2 000亿元。在这种情形下，建设城市地下管廊、保证城市安全运营的价值凸显。综合管廊容纳管线的方式与传统管线的直埋式相比，安全可靠，抗震防灾能力更强。
（1）安全性。城市地下综合管廊通常采用钢筋混凝土结构，可有效防止外力荷载对管线的破坏。同时，管廊内的管线不与地下水和土壤直接接触，利于对管线的成品保护，并可对燃气管线分舱敷设，各类管线的安全性更高。
（2）可靠性。根据国家相关规范要求，确定管廊内各专业管线间的布局与安全距离，并根据防火、防爆等方面的要求对管线进行分隔区段；采用可视化安全监测系统进行管线的运营全方位管理和维护保养，及时发现安全隐患，并及时维护处理，避免重大事故的发生，保证管廊内管线的可靠性更高。
（3）抗灾性。主要由钢筋混凝土结构建成的综合管廊，结构坚固，具有抵御一定程度的冲击荷载的作用，在防灾、抗灾、备战方面具有较好的保障能力，能保证水、电、气、通信等城市重要命脉的安全，可抵御地震、台风、冰冻、侵蚀等多种自然灾害及次生灾害。
（4）可维护性。城市地下综合管廊为封闭安定的地下环境，留有足够的检查和维护空间，可以在不受外界因素干扰的情况下进行检查与维修各类管线。

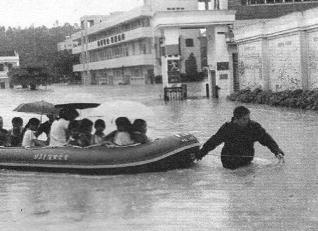

图1-5 深圳特大暴雨（雷升祥，2015）

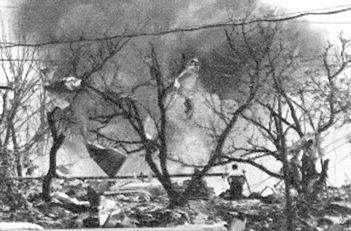

图1-6 青岛输油管爆炸（雷升祥，2015）
