本田车系电路图解析-这样读懂汽车电路图
【摘要】：在本田轿车电路图中，电路部分都是以粗实线画出，集中在图的中间部分。广汽本田雅阁轿车的电路图在保留本田车系电路图特点的基础上有所改动，如电子元器件及部件在图中是用虚线框图或实线框图来表示的，在框图中用汉字标定元器件的名称，用英文字母、数字标定插点或触点。本田汽车电路图中的各种类型符号一般都进行文字说明，在理解文字的含义后，读图就比较容易了。
在本田轿车电路图（图9-44）中，电路部分都是以粗实线画出，集中在图的中间部分。每条导线上都标有颜色，分单色线和双色线，以英文缩写来表示。电路图中的导线并没有标出导线的横截面积，只是根据和导线相连的熔丝的通电电流的大小来判断导线的横截面积大小。
广汽本田雅阁轿车的电路图在保留本田车系电路图特点的基础上有所改动，如电子元器件及部件在图中是用虚线框图或实线框图来表示的，在框图中用汉字标定元器件的名称，用英文字母、数字标定插点或触点。本田汽车电路图中的各种类型符号一般都进行文字说明，在理解文字的含义后，读图就比较容易了。
1.电路符号的特点
本田汽车电路图中电路符号的特点如图9-45所示。其中图注说明如下：
1—虚线表示图中只显示了部分电路（完整的电路参见箭头所指的系统或元件的电路）。
2—根据不同的车型或选装件来选择不同的线路（左边或右边）。
3—在导线的连接处只标出了线接头，接线的详情参见箭头所指的系统或元件的电路。
4—虚线表示蓝/红和红/蓝导线端子均在C124插接器的接线端子上。
5—线端的波浪表示该导线在下页继续。
图9-44 本田汽车电路图的范例
6—电线的绝缘皮可为单色或一种颜色配上不同颜色的条纹。
7—表示导线接至另一侧（箭头表示电流方向）。
8—表示导线与另一电路相接。
图9-45 本田车系电路符号的特点
2.接线端子、搭铁线连接符号的特点

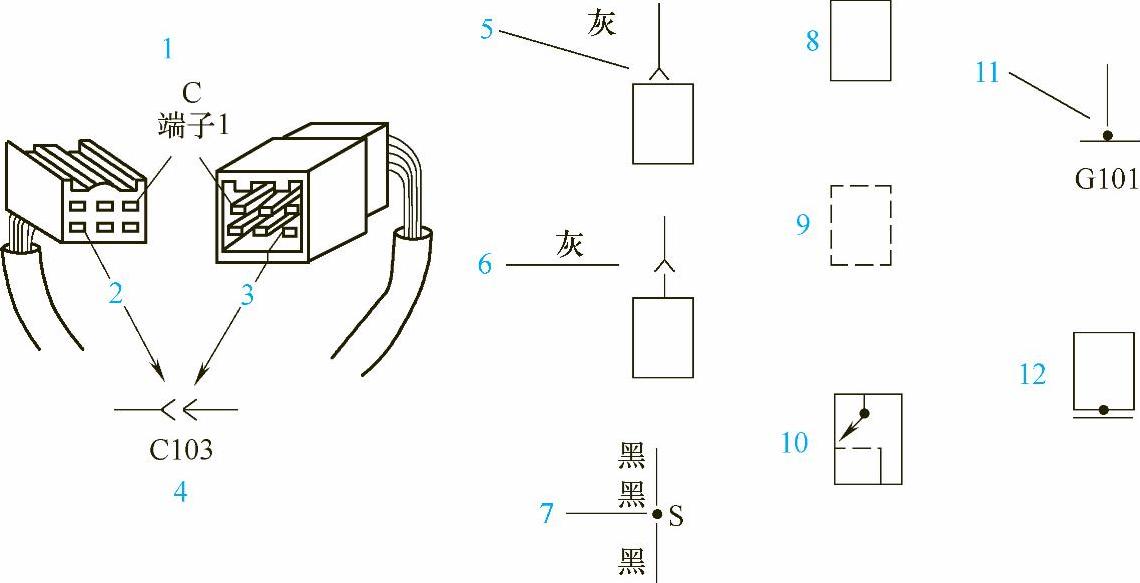

本田车系电路图中接线端子、搭铁线连接符号的特点如图9-46所示。图注说明如下：
图9-46 接线端子、搭铁线连接符号的特点
1—插接器C。
2—插孔。
3—插头。
4—每个插接器都有标号（以字母C开头）以备在元件位置索引中查找。其插头的接线端子的编号从左上开始，对每个接线端子的插孔和插头进行编号，使对应的插孔和插头号相同。
5—表示接线端子直接与元件连接。
6—表示接线端子与元件的引线连接。
7—导线连接S，线路图上的圆点表示线接头。
8—实线表示显示了整个元件。
9—虚线表示只显示了元件的一部分。
10—元件名称出现在符号的右上角，下面是有关元件功能的说明。
11—该符号表示接线端子与汽车的车身连接（每根导线的搭铁都标有以字母C开头的搭铁符号，以备在元件位置索引中查找）。
12—表示元件外壳直接与汽车的车身连接搭铁。
3.本田汽车电路图中开关、熔丝符号的特点
本田汽车电路图中开关、熔丝符号的特点如图9-47所示。其中图注说明如下：
1—螺纹连接（每个端子都标有以字母T开头的端子号，以备在元件位置索引中查找，端子T是一种采用螺钉或螺栓进行连接的接头而不是采用推拉型的插接接头）。
2—屏蔽（代表电线周围的无线电频率干涉屏蔽，该屏蔽总是搭铁）。
3—联动开关（虚线表示开关之间的机械连接）。
4—表示点火开关处在接通位置。
5—熔丝编号。
6—熔丝的额定电流。
7、8—二极管。
9—线圈（这是一个继电器，其线圈内无电流通过）。
10—常闭触点。
11—常开触点。
图9-47 本田车系电路图中开关、熔丝符号的特点
