日产车系电路图符号简明解读

2023-08-29 理论教育版权反馈

【摘要】：电路图中所示的开关位置是车辆处于“正常”状态下的情况。图9-40 开关位置示意图图9-41 多路开关状态的表示方法4.可检测线路和不可检测线路在某些电路图中，有两种线路，用粗细不同的两种线条来表示。表9-4 刮水器开关导通情况1）线条较宽的线路是能诊断故障码的电路，电子控制系统能应用自诊断系统诊断出电路的故障码。

1.插接器符号

日产车系的插接器符号主要采用端子侧视图，如图9-35所示。

（1）插接器视图单线框表示从端子侧看到的接线端子的位置，双线框表示从线束侧看到的接线端子的位置图。

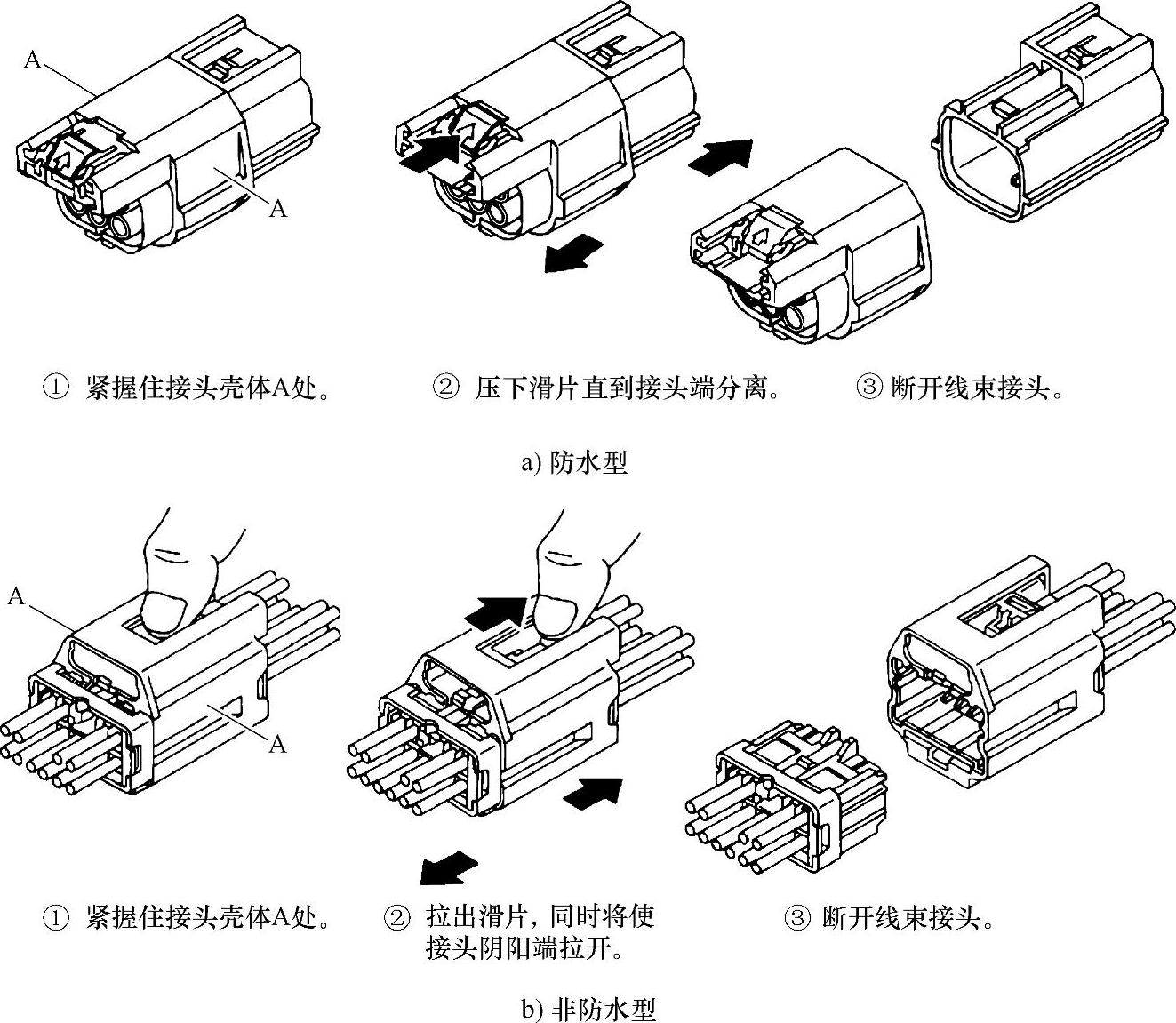

某些系统和元件，特别是那些与OBD有关的元件可能会使用一种新型的滑片锁止式线束接头。滑锁式接头有助于避免锁止不完全，意外松动或断开等情况。滑锁式接头通过压下或拉出滑动锁片来断开连接，如图9-36所示。

图9-35 插接器的表示方法

图9-36 新型的滑片锁止式线束插头

注意：断开接头时，不要拉扯线束或导线，注意不要损坏接头支架。

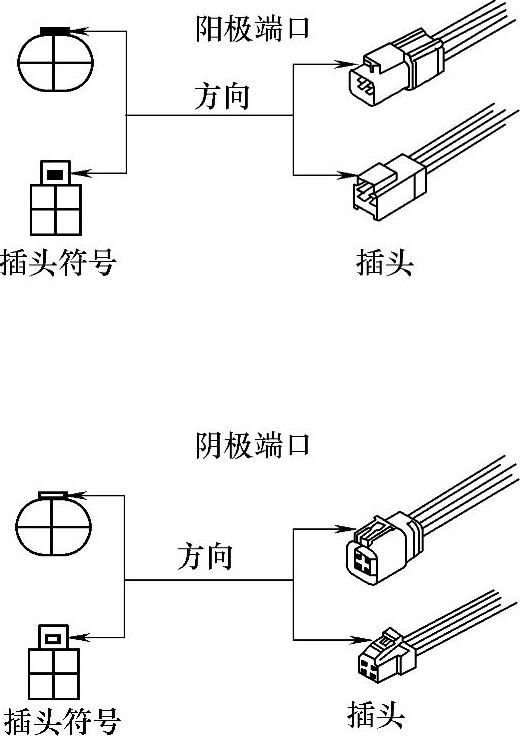

（2）插头和插座插接器的插头和插座的表示如图9-37所示。插接器由插头和插座（阴阳端子）组成，导向头被涂黑的为插头，导向头未涂黑的为插座。

图9-37 插接器的插头、插座符号

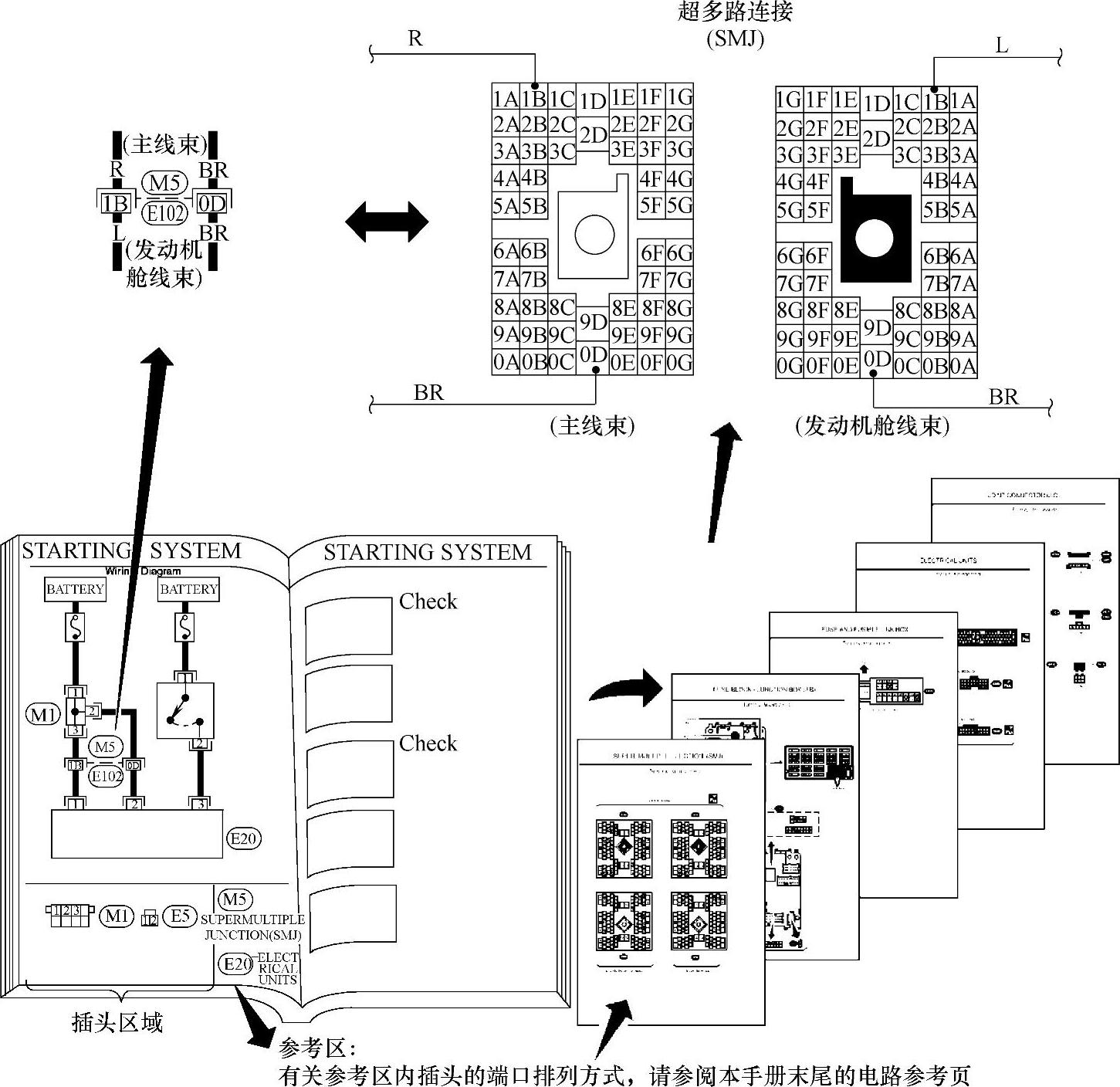

（3）插接器布置图图9-38所示为插接器布置图实例，表示线路图接线端子的编码与具体插接器的关系，根据插接器布置图可弄清线路走向，从而方便电路图的识读。

图9-38 插接器布置图

2.线束电线颜色和接头编号表示法

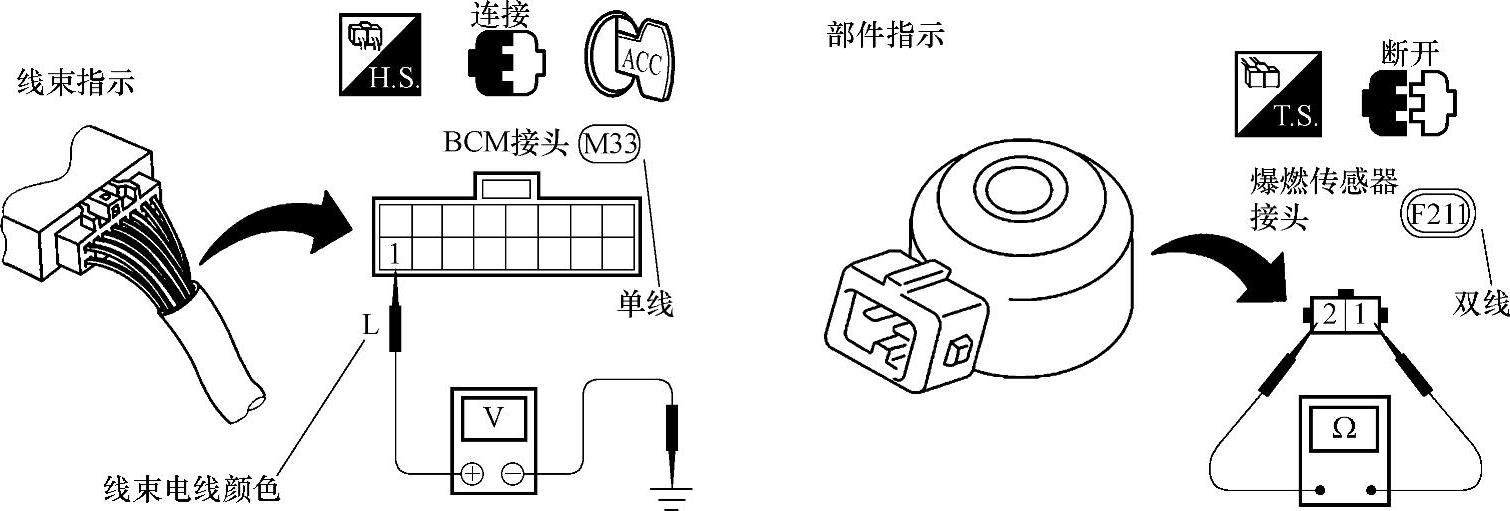

线束与部件指示如图9-39所示。

（1）线束指示

①测试表探针旁边的字母表示线束（接头）中的电线颜色。

②单线圆圈中的接头代码M33表示线束插头。

（2）部件指示双线圆圈中的接头编号F211表示零部件接头。

图9-39 线束与部件指示

3.开关状态的表示方法

（1）一般开关

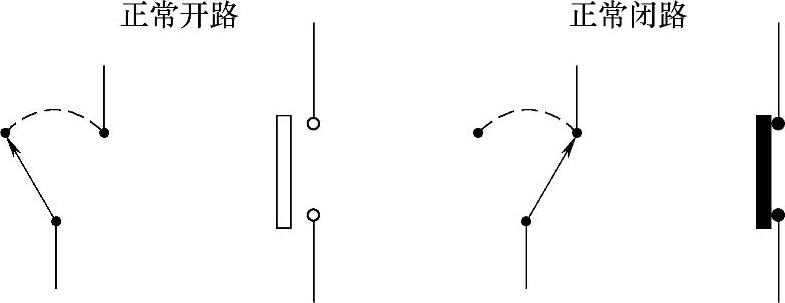

一般开关分为常开型和常闭型两种类型，其表示形式如图9-40所示。电路图中所示的开关位置是车辆处于“正常”状态下的情况。所谓的车辆“正常”状态是：①点火开关在“OFF”位置；②车门、发动机罩和行李箱盖/尾门都处于关闭状态；③踏板均未被踩下；④驻车制动器处于松开状态。

（2）多路开关的状态

多路开关的状态一般采用开关表和开关图两种方式来表示。开关表用于原理图中，开关图用于电路图中。图9-41所示是刮水器开关的工作情况，刮水器开关导通情况见表9-4。

图9-40 开关位置示意图

图9-41 多路开关（刮水器开关）状态的表示方法

4.可检测线路和不可检测线路

在某些电路图中，有两种线路，用粗细不同的两种线条来表示。

表9-4 刮水器开关导通情况

1）线条较宽的线路是能诊断故障码（DTC）的电路，电子控制系统能应用自诊断系统诊断出电路的故障码。

2）电路图中线条较窄的线路是不能诊断故障码（DTC）的电路，如图9-42所示。
