【摘要】：3）连接前，检查插接器无变形、损坏、松动或端子丢失。5）如果用丰田万用表测试插接器，用迷你型测试导线从后面（线束侧）检查插接器。注意①由于无法从后侧检查防水插接器，必须通过连接一个辅助线束来检查。检查插接器1）插接器断开时检查：如图9-26所示，挤捏插接器以确认其完全连接和锁住。轻轻从插接器后侧拽拉线束来检查。图9-25 插接器的操作方法图9-26 插接器的检查2）检查端子的接触压力：如图9-27所示，准备备用的插头式端子。

（1）测量电子部件的电阻除非另有说明，否则所有电阻测量的环境温度均为20℃。如果在高温条件下（例如车辆驾驶后立即测量），则测出的电阻会不准确。必须在发动机冷却后进行测量。

（2）插接器的操作

1）断开插接器时，先将啮合的两半紧捏在一起解开锁扣，然后按下锁爪分离插接器，如图9-25所示。

2）断开插接器时，不要拽拉线束，直接捏住插接器使其断开。

3）连接前，检查插接器无变形、损坏、松动或端子丢失。

4）连接前，持续按住直至听到“咔嗒”一声。

5）如果用丰田万用表测试插接器，用迷你型测试导线从后面（线束侧）检查插接器。

注意

①由于无法从后侧检查防水插接器，必须通过连接一个辅助线束来检查。

②不得移动插入的测试仪探头，以免损坏端子。

（3）检查插接器

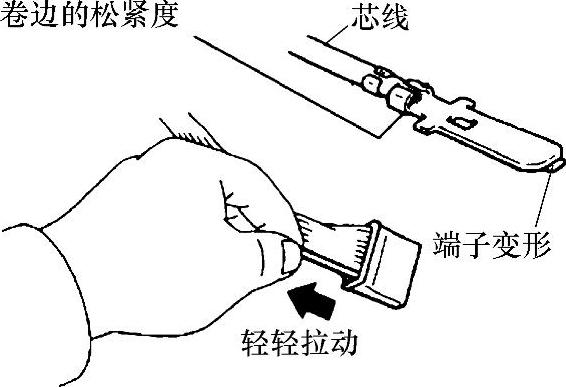

1）插接器断开时检查：如图9-26所示，挤捏插接器以确认其完全连接和锁住。轻轻从插接器后侧拽拉线束来检查。查找未锁定的端子、丢失的端子、松动的卷边或断掉的导线。目视检查是否有腐蚀、金属物质或杂质和水，以及弯曲、生锈、过热、污染或变形的端子。
