1.插接器的编号及拆卸

插接器由插头和插座两部分组成。插头和插座均与各个线束端相连接，将插头插入相应的插座，即完成了线束之间的连接。插头的孔数与线束中导线条数相同，不同的线束应选不同的插头。

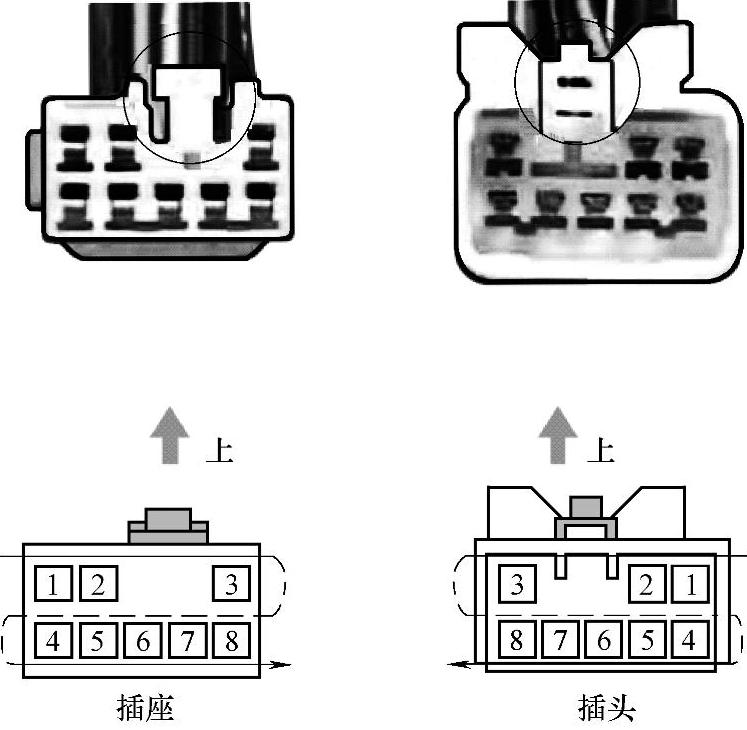

（1）插接器接线端子的编号图9-2所示，插接器的插座接线端子的编号为从上排左至下排右的次序进行编号；插接器的插头接线端子的编号为从上排右至下排左的次序进行编号。

注意：具有相同端子数目的不同插接器用于同一个零件时，各插接器的名称（英文字母）和接线端子编号都有规定，如图9-3所示。

图9-2 插接器接线端子的编号

图9-3 同一零件的不同插接器

用测试器检查电压时，应如图9-4所示用探头进行测试。不过，这时端子号码由插接器的背面读出。因此，从插接面上读出的号码是倒着的，读号码时必须注意。

（2）插接器的插头和插座的区别

如图9-5所示，根据接线端子的形状识别插接器的插头和插座。

图9-4 插接器端子号码的确定

图9-5 插接器的插头和插座

（3）插接器的拆开

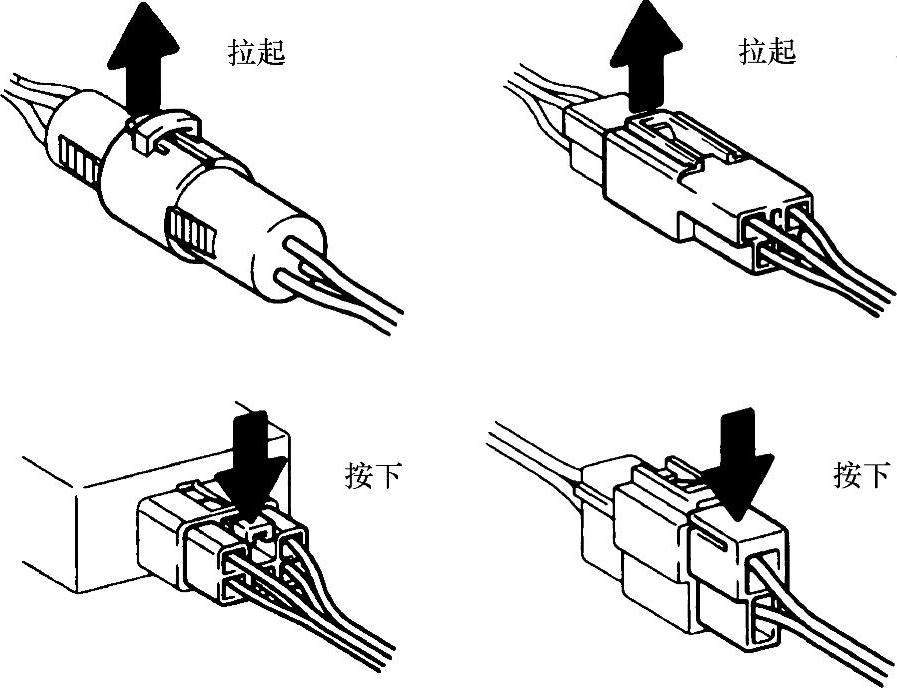

在拆开插接器时，其拆开方法如图9-6所示。注意：拆开插接器时应拉插接器本体，切勿拉配线。

图9-6 拆开插接器

（4）接线器接线器是把多股线束连接成为配线（图9-7）。“J2”标识是表示接线器的代码，“JUNCTION CONNECTOR”是表示该零件名称为接线器。如图9-8所示，接线器由相同颜色的多股配线和与之连接的短路端子构成。

2.插接器表

插接器的情况如图9-9所示。

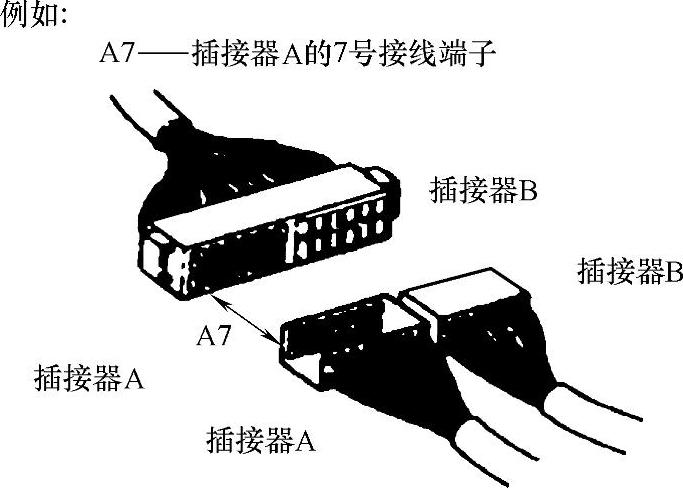

A：表示连接到零件的插接器（数字表示端子号）。

B：接线插接器，表示连接到短路端子的插接器，如图9-10所示。接线插接器包括连接到许多线束的短路端子。注意：安装短路端子时必须进行检查。

C：零件代码，代码的第一个字母是零件的第一个字母，数字表示此零件在以相同字母开始的零件序列中的位置。

D：插接器颜色，未标明颜色的插接器均为乳白色。

E：表示用于连接线束的插接器的外形。左：插座外形，右：插头外形，数字表示端子号。

F：表示插接器颜色，未标明颜色的插接器均为白色。

图9-7 接线器

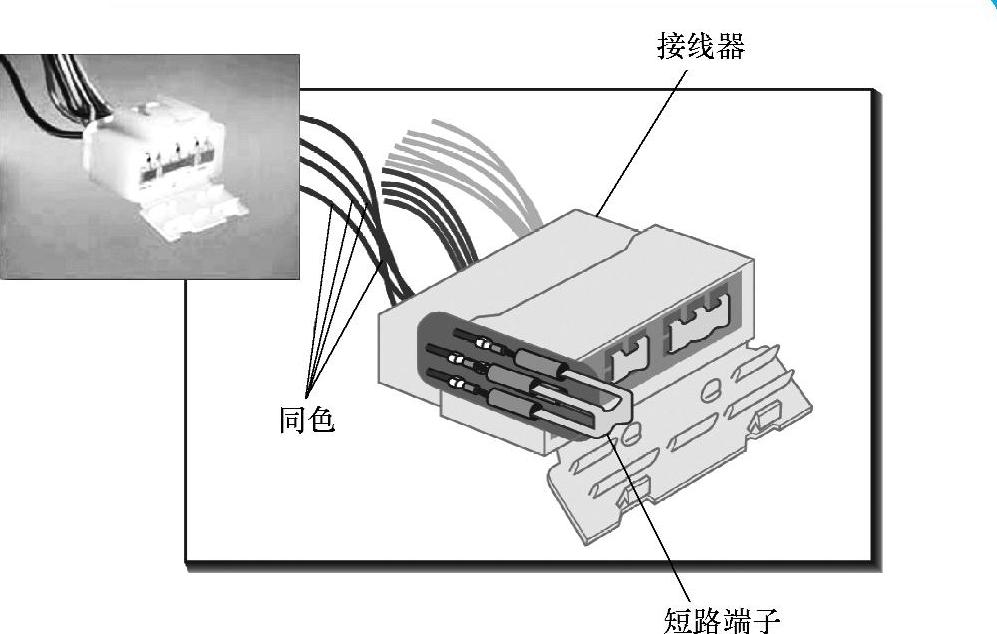

图9-8 接线器的结构

图9-9 插接器表

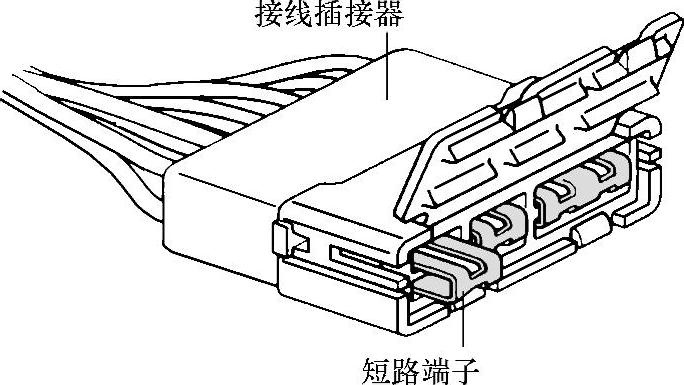

图9-10 接线插接器

3.插接器端子的更换

（1）准备专用工具从插接器上拆下端子时，应制作如图9-11所示的专用工具。

（2）断开插接器

（3）脱开辅助锁止装置或端子挡块

1）松开端子锁止夹或从插接器上拆下端子前，必须先脱开锁止装置，如图9-12所示。

2）使用专用工具解锁辅助锁止装置或端子挡块。

注意：不要从插接器体上拆下端子挡块。

①对于非防水型插接器，探针的插入位置根据插接器形状（端子数等）而改变，因此插入前应先检查插入位置。将端子挡块拉到暂时锁止位置（图9-13）或打开辅助锁止装置（图9-14）。

图9-12 松开插接器锁止装置

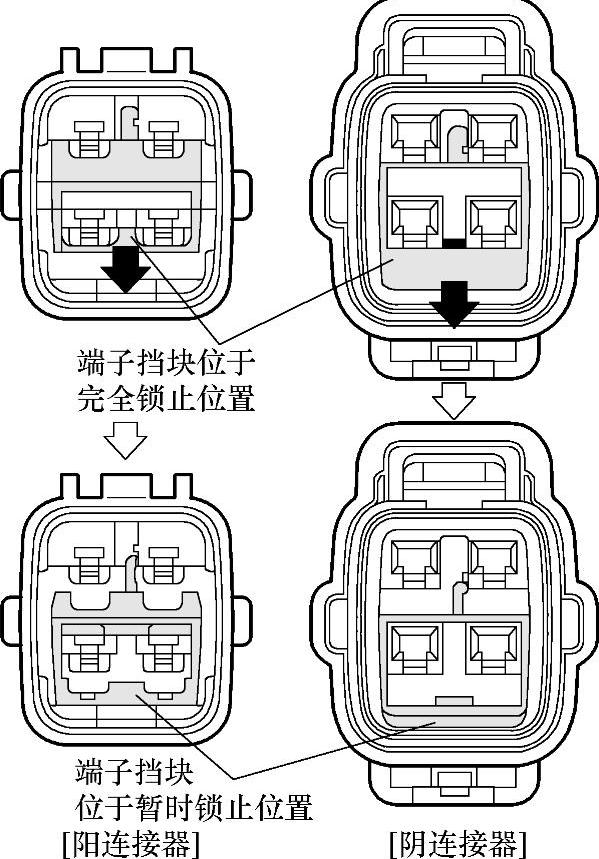

图9-13 将端子挡块拉到暂时锁止位置

图9-14 打开辅助锁止装置

②如图9-15所示，对于防水型插接器，端子挡块颜色根据插接器体颜色不同而不同。如端子挡块的颜色为黑色或白色，插接器体可以选择灰色或深灰色；端子挡块的颜色为灰色或白色，插接器体可以选择黑色。

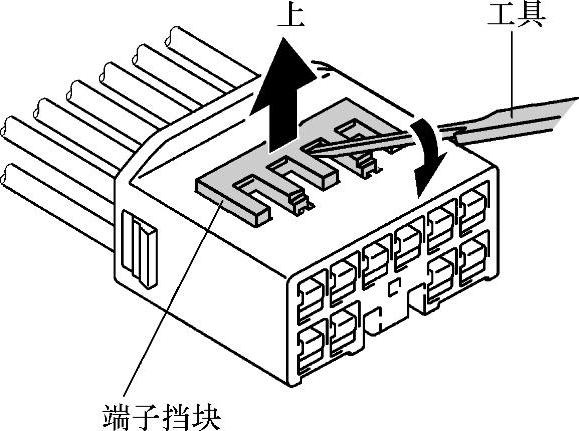

图9-16所示为将端子挡块拉到暂时锁止位置的类型（拉起型），应将专用工具插入端子挡块检修孔（▲标记）并将端子挡块拉到暂时锁止位置。

注意：探针插入位置根据插接器形状（端子数量等）而改变，因此插入前应先检查插入位置。

图9-15 端子挡块和插接器体的颜色搭配

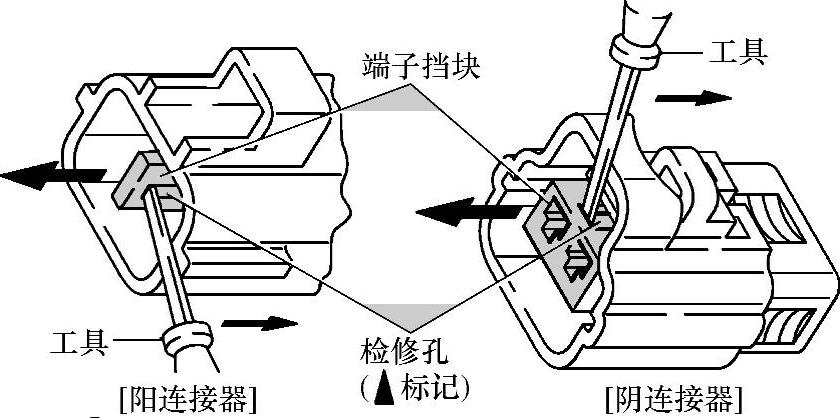

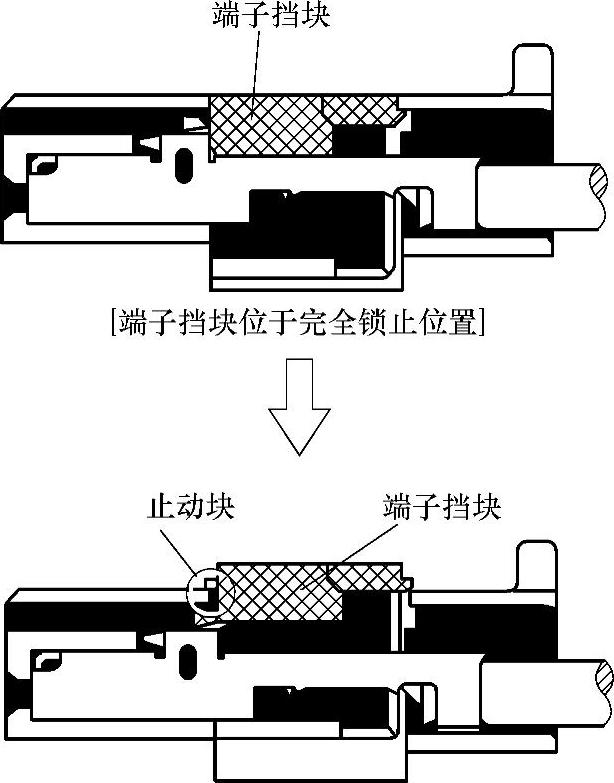

图9-16 端子挡块的位置

图9-17所示为将工具直接插入端子挡块的检修孔内的类型。如图9-18所示，将端子挡块向下推到暂时锁止位置。从端子松开锁止凸耳，并从后部拉出端子并将端子安装到插接器上（图9-19），插入端子。

注意

①确保端子被正确定位。

②插入端子直到锁止凸耳紧固锁止。

③将带端子挡块的端子插到暂时锁止位置。

图9-17 检修工具直接插入端子挡块的检修孔内

图9-18 将端子挡块向下推到暂时锁止位置

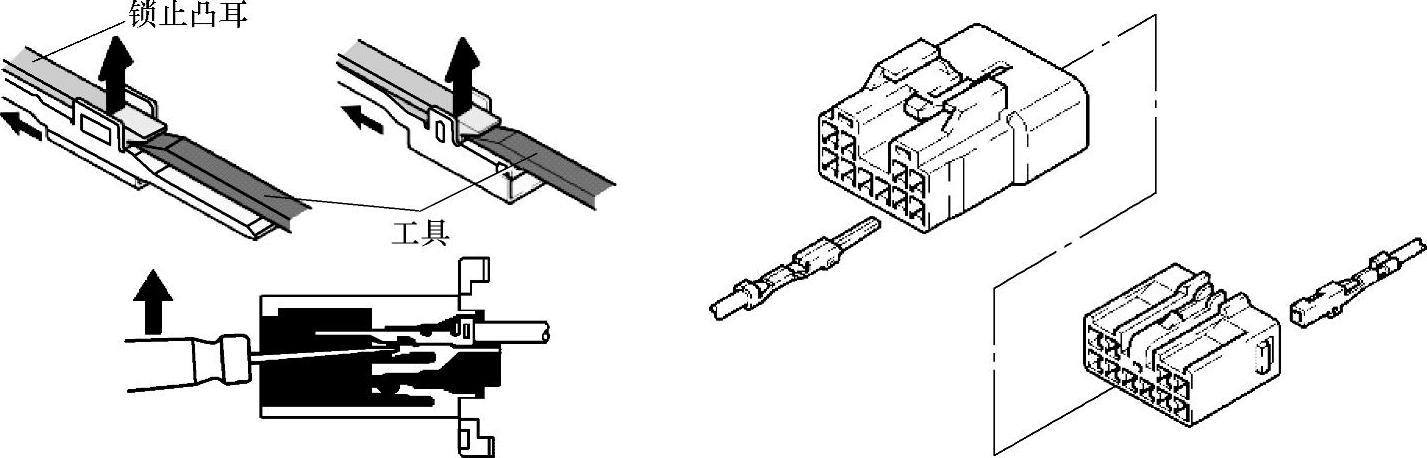

图9-19 松开锁上凸耳并将端子安装插接器上
