奔驰车系电器符号及颜色对照表

2023-08-29 理论教育版权反馈

【摘要】：奔驰车系电路图符号及实物对照如表7-6所示。在奔驰车系电路图中，导线颜色符号大多采用两位大写的英文缩略语。

1.奔驰车系电路图符号及含义

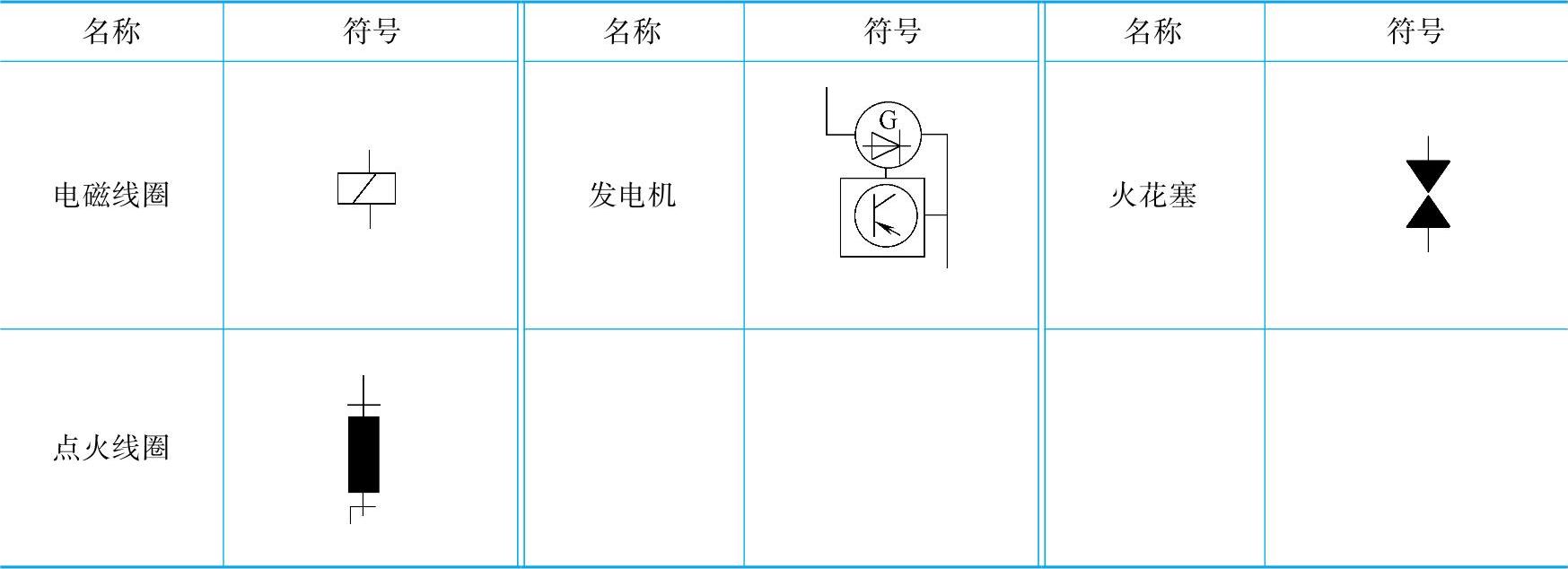

奔驰汽车电子电路所用的符号在遵守国际IEC（国际电工委员会，International Electro technical Commission）标准和德国工业标准DIN（德国标准化学会，Deutsches Institut für Normung e.V.）的基础上，其常用汽车电路符号也有一些自己的特点。奔驰车系电路图符号及实物对照如表7-6所示。

表7-6 奔驰车系电路图符号及实物对照

（续）

2.奔驰车系电路图各信号说明

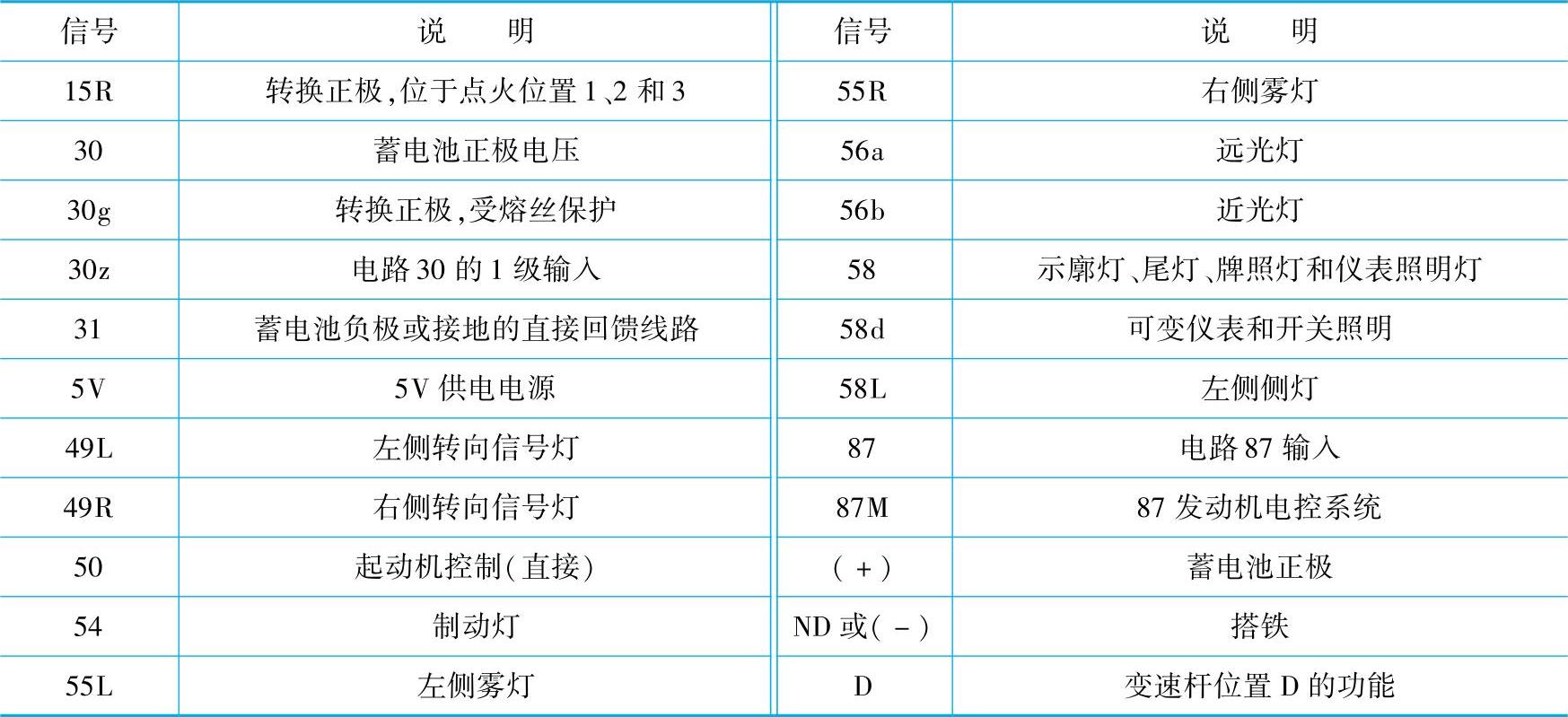

奔驰车系电路图各信号说明如表7-7所示。

表7-7 奔驰车系电路图各信号说明

3.奔驰车系电路图导线颜色的标识

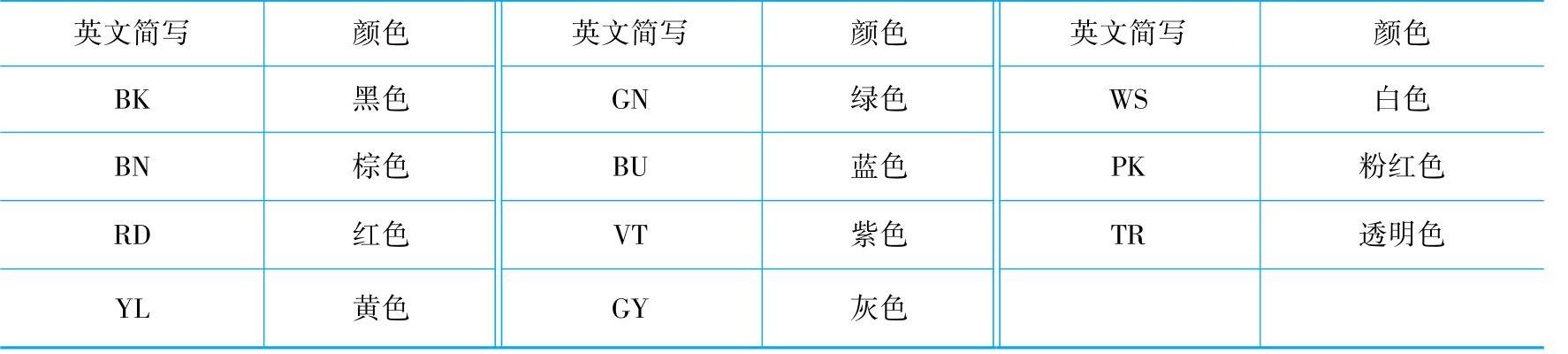

为便于识别和检修汽车电气设备，奔驰车系电路中的低压导线通常由不同的颜色组成，并在电路图上用导线颜色的字母代号标注出。在奔驰车系电路图中，导线颜色符号大多采用两位大写的英文缩略语。奔驰车系电路图导线颜色及英文简写如表7-8所示。

表7-8 奔驰汽车导线颜色代码含义

除单色线外，奔驰车系还采用了双色线，在电路图中，用VT YL、RD WS、BK YL、BN GN等形式表示。

在电路图中，导线的标识，不仅仅只有线色，还有线粗（即导线的截面积）。奔驰汽车电路图中，导线的标称截面积写在线色符号之前，如0.75 BN表示截面积为0.75mm²的棕色导线，0.35 GY BU表示截面积为0.35mm²的灰底蓝色导线。三、奔驰车系电路图识读方法

（1）熟悉电路符号，弄清电器组件的结构在熟悉奔驰汽车电路符号、电器代码及电路信号说明的基础上，进一步了解电器组件的结构原理。

（2）查找电器位置分布，了解电器的用途对照图注和图形符号，查看电器在车上的大概位置、数量和接线情况，了解电器的用途。

（3）注意电路中开关或继电器的状态大多数电器或电子设备都是通过开关（包括电子开关）或继电器的不同状态而形成回路或改变回路而实现不同的功能的。开关是控制电路通断的关键，开关的功能反映了局部电路的主要功能。从“开关”入手，找到开关控制的对象，弄清开关的作用。特别注意继电器不但是控制开关也是被控制对象，在分析带继电器的电路时，要分清主回路和控制回路。

（4）运用回路的原则任何一个电路都应是一个完整的电气回路，其中包括电源、开关（或熔断器）、用电器（或电子线路）、导线和连接器等。对于直流电路而言，电流总是要从电源的正极出发，通过导线，经熔断器、开关到达用电器，再经过导线（或搭铁）回到同一电源的负极，在这一过程中，只要有一个环节开路，该电路就不会通电工作。

学习提示

读电路图时，有以下三种思路。

思路一：沿着电路电流的流向，由电源正极出发，查找用电设备、开关、控制装置等，回到电源负极。

思路二：逆着电路电流的方向，由电源负极（搭铁）开始，经过用电设备、开关、控制装置等回到电源正极。

思路三：从用电设备开始，依次查找其控制开关、连线、控制单元，到达电源正极和搭铁（或电源负极）。

在识读电源电路时，要弄清楚蓄电池的电源都供给了哪些元件，与电源正极连接的导线在到达用电器之前是电源电路；与搭铁点连接的导线在到达用电器之前为搭铁电路。

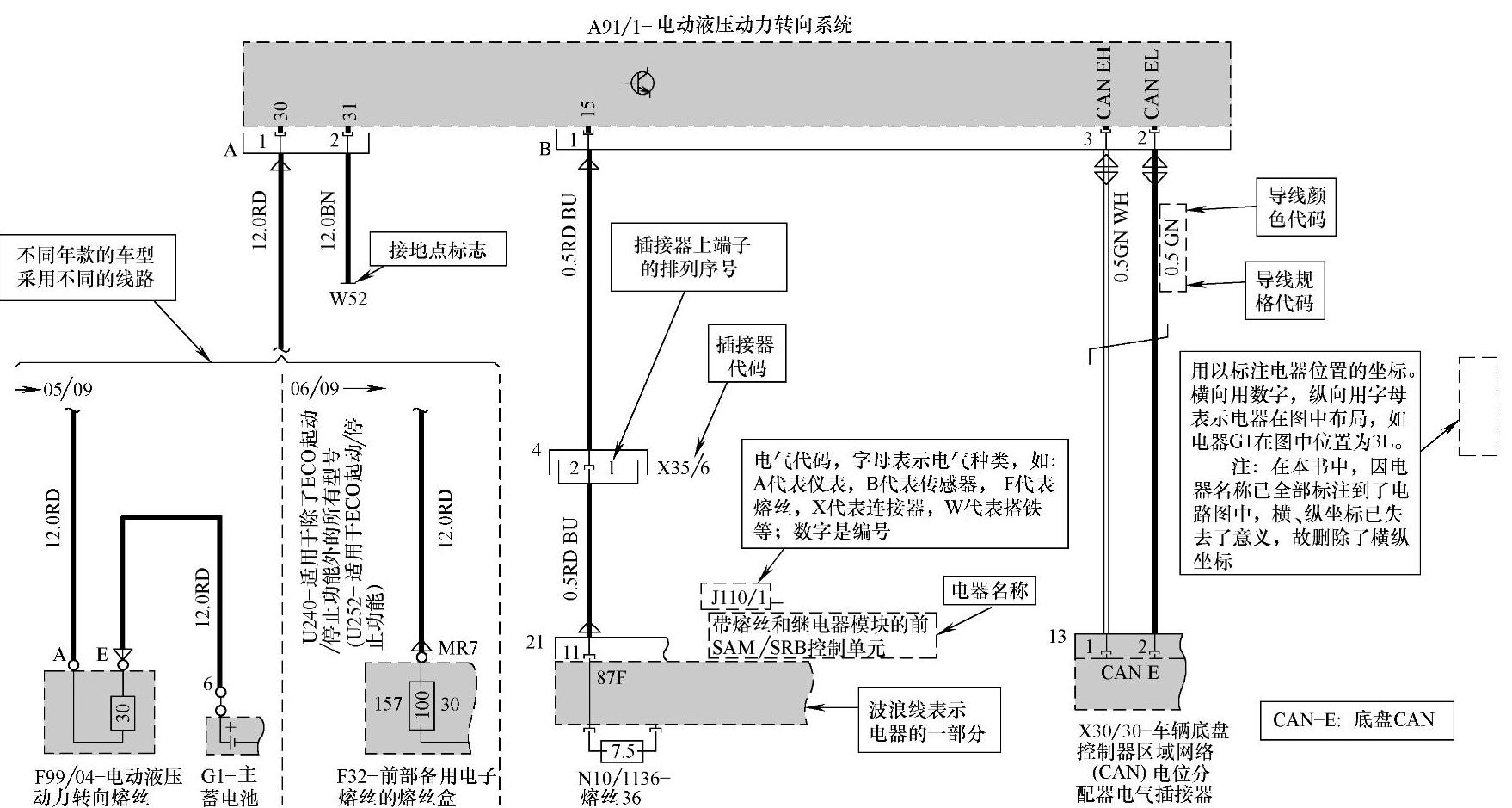

（5）由“集中”到“分散” 全车电路一般都是由各个局部电路所构成，它表达了各个局部电路之间的连接和控制关系。在对全车电路进行分析时，可分系统，把局部电路从全车总图中分割出来，采用各个击破的办法进行识读。奔驰汽车电路图识读示例如图7-9所示。

图7-9 奔驰汽车电路图识读示例

奔驰车系电器符号及颜色对照表
