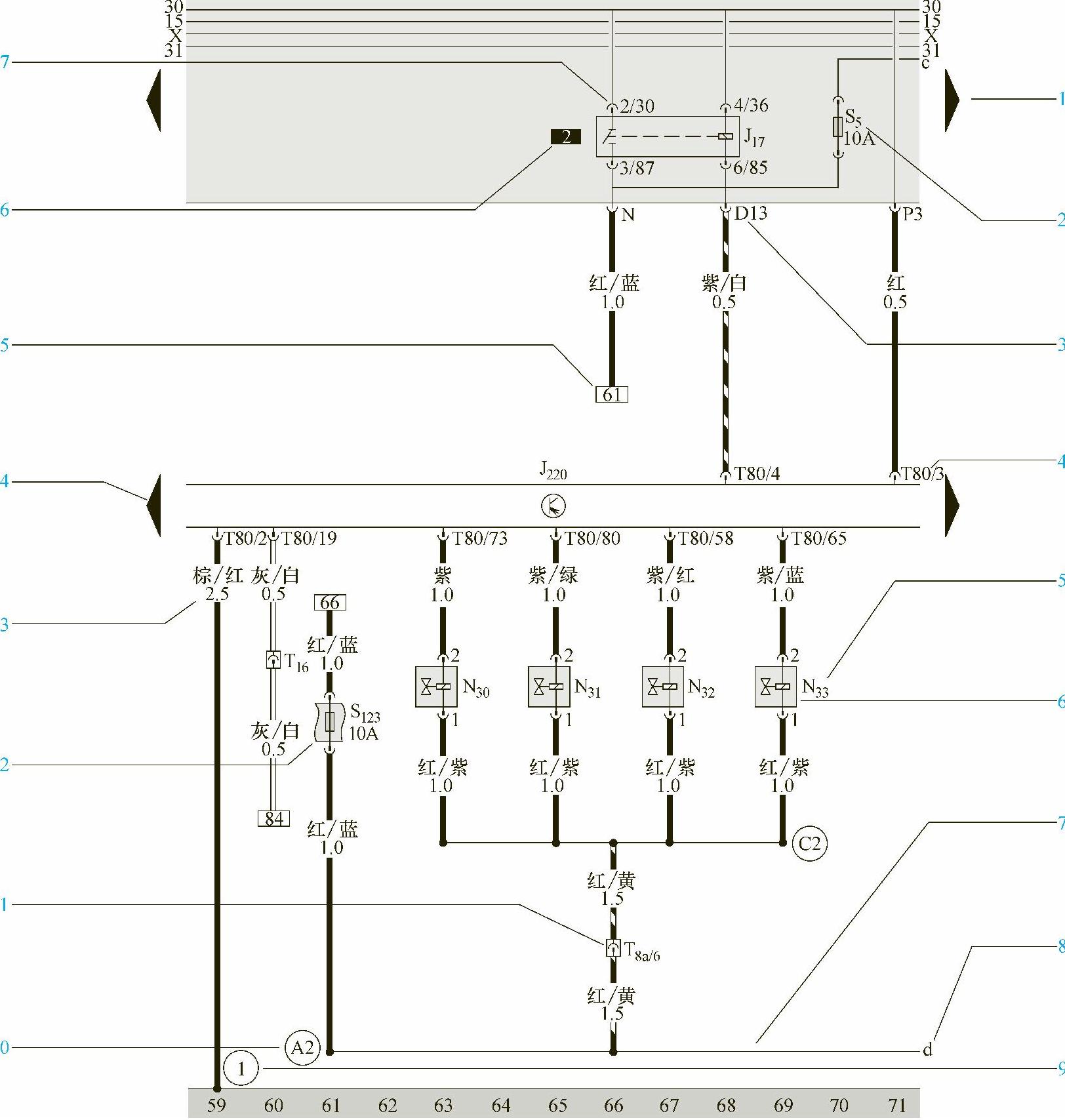

大众车系电路图的识读如图7-1所示。说明如下:
1——三角箭头:表示下接下一页电路图。
2——熔丝代号:图中S5表示该熔丝位于熔丝座第5号位,10A。
3——中央电器盒上插头连接代号:表示多针或单针插头连接和导线的位置,例如D13表示多针插头连接,该导线在中央电器盒D插座13号位置的接线端子上。
4——接线端子代号:“80/3”表示电器元件上插接器的接线端子数为80,“3”为接线端子的位置代码(可以在插接器平面图上查得)。
5——电器元件代号:在电路图下方可以查到元件的名称。N30—第1缸喷油器;N31—第2缸喷油器;N32—第3缸喷油器;N33—第4缸喷油器。
6——元件符号:可参见电路图符号说明。
7——内部连接(细实线):该连接不用导线,而是表示元件的内部电路或线束绞接部分。
8——指示内部接线的去向:字母表示内部接线在下一页电路图中与标有相同字母的内部接线相连。
9——电路接续号,用以标志电路图中线路定位。
10——线束内绞接点代号:在电路图下方可查到该绞接点位于哪个线束内。图中,A2表示正极接线,在发动机线束内。
11——插头连接:插接器T8a用于发动机线束与发动机右线束的连接,“T8a/6”表示8针的插接器a插头上的第6针接线端子。
12——附加熔丝符号:“S123”表示在中央电器附加继电器板上第123号位熔丝,其允许通过的最大电流为10A。
13——导线的颜色和截面积:“棕/红”表示导线底色是棕色带有红色条纹;“2.5”表示导线截面面积为2.5mm2。
14——三角箭头:指示元件接续上一页电路图。
15——指示导线的去向:方框内数字“61”表明该导线与电路代码61的导线是同一条导线(图中电路代码61处导线的方框内数字是本线路的电路代码66)。
16——继电器位置编号:“2”表示该继电器定位于主要配电盒上2号位置继电器。
17——中央电器盒上的继电器或控制器接线代号。“2/30”表示继电器板上该继电器插座的2号插孔,“30”表示继电器上的30号接线端子。
图7-1 大众车系电路图的表示方法
