现以天籁轿车自动空调为例，介绍自动空调系统电路图的识读方法。天籁轿车自动空调主要由一体化仪表和A/C放大器、风扇控制放大器、显示单元（图6-12）、显示控制单元（图6-13）、A/C和AV开关、鼓风机电动机、模式门电动机、空气混合门电动机、进气门电动机、压缩机、传感器等组成，自动空调电路如图6-14所示。

1.电源电路

（1）常电源电路常电源电路分别由蓄电池直接供电的熔丝19#、71#、78#、79#组成。为一体化仪表和A/C放大器供电的为19#熔丝，电路为：蓄电池→10A 19#熔丝→一体仪表和A/C放大器的21端子，不论发动机是否工作，一体化仪表和A/C放大器的21端子均有电。

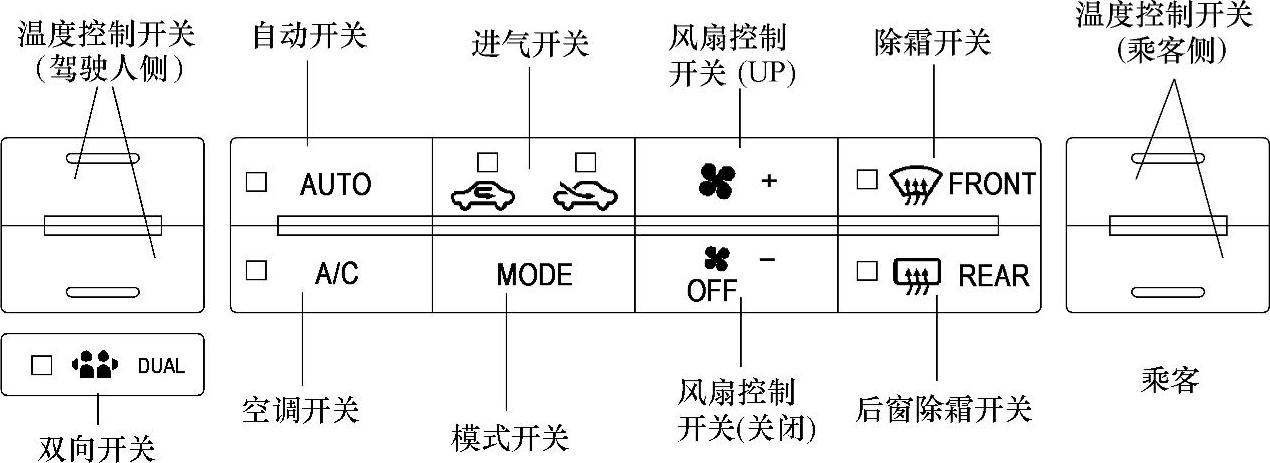

图6-12 日产天籁轿车自动空调显示单元

79#熔断丝为空调压缩机电磁离合器提供电源；71#、78#通向发动机室智能电源分配模块。

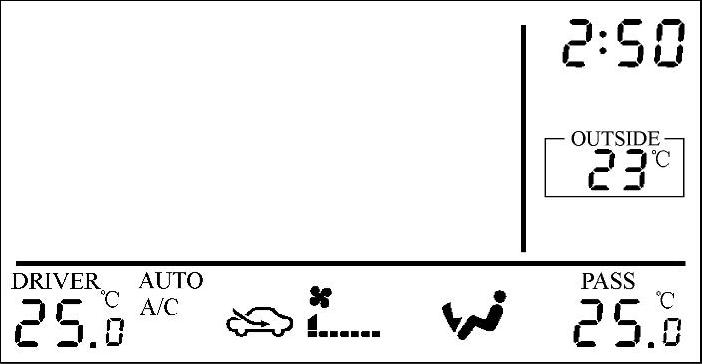

图6-13 日产天籁轿车自动空调显示控制单元

（2）点火开关ON档通电电路点火开关ON档通电电路分别通过10#、11#熔丝，10#为一体化仪表和A/C放大器控制单元46端子供电，其电路：蓄电池→点火开关→15A 10#熔丝→一体化仪表和A/C放大器控制单元的46端子，此线为一体化仪表和A/C放大器控制单元提供电源，供给相关的传感器和执行器工作。11#熔丝为鼓风机供电，同时通过一体化仪表和A/C放大器控制单元的47端子将鼓风机工作的信号提供给一体化仪表和A/C放大器控制单元。

（3）点火开关ON和START档通电电路 12#熔丝在点火开关ON和START档均通电，电路：经点火开关ON和START档的蓄电池电流→10A 12#熔丝→一体化仪表和A/C放大器控制单元22端子。

（4）点火开关ON和ACC档通电电路 6#熔丝在点火开关ON和ACC档均通电，电路：经点火开关ON和START档的蓄电池电流→10A 6#熔丝→一体化仪表和A/C放大器控制单元35端子。

2.传感器电路

天籁轿车自动空调的传感器主要有：环境温度传感器、车内传感器、阳光强度传感器和进气传感器。

（1）环境温度传感器环境温度传感器安装在发动机罩锁撑杆上。它探测环境温度并将其转换成电阻值，然后输入一体化仪表和A/C放大器控制单元，环境温度传感器的1#端子为信号输出端子，接一体化仪表和A/C放大器控制单元的39端子；2#端子为搭铁端子，接一体化仪表和A/C放大器控制单元的49端子。

（2）车内传感器车内传感器位于驾驶人下侧仪表板。它将吸气机所抽取的车厢内的空气温度变化转换成电阻值，然后输入一体化仪表的A/C放大器控制单元中。车内传感器的1#端子为传感器信号输出端子，接一体化仪表和A/C放大器控制单元的40端子；车内传感器的2#端子为搭铁端子，接一体化仪表和A/C放大器的49端子。

（3）阳光强度传感器阳光强度传感器位于乘客侧除霜器格栅上。它利用光敏二极管来探测风窗玻璃进入的日光量。日照传感器将日光转换成电流值，然后输入一体化仪表和A/C放大器控制单元中。阳光强度传感器的1#端子为信号输出端子，接一体化仪表和A/C放大器控制单元的50端子；2#端子为搭铁端子，接一体化仪表和A/C放大器控制单元的49端子。

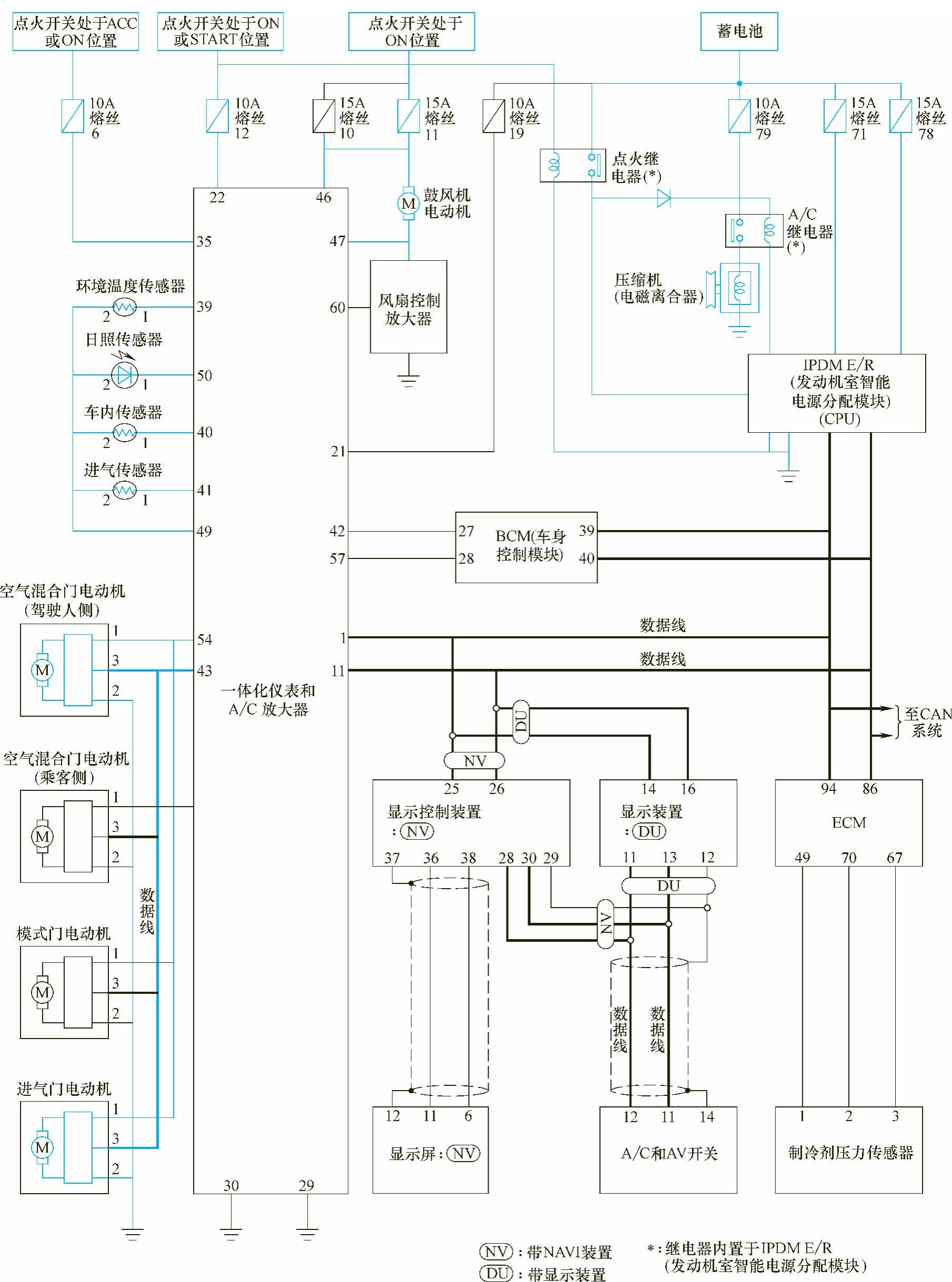

图6-14 日产天籁轿车自动空调（有显示单元）控制电路

（4）进气传感器进气传感器装在制热和制冷装置上。它将通过蒸发器的空气温度转换成电阻值，然后输入一体化仪表和A/C放大器控制单元。进气传感器的1#端子为信号输出端子，接一体化仪表和A/C放大器控制单元的41端子。进气传感器的2#端子为搭铁端子，接一体化仪表和A/C放大器控制单元的49端子。

3.执行器电路

（1）模式门电动机模式门电动机安装在制热和制冷单元上。它的旋转使空气可以由一体化仪表和A/C放大器控制单元设定的出风口排出，电动机的转动通过一个连杆驱动模式门。模式门电动机的2#端子为搭铁端子，1#端子为供电端子，接一体化仪表和A/C放大器控制单元的54端子。3#端子为通信信号端子，通信信号从一体化仪表和A/C放大器控制单元的43端子输出。

（2）空气混合门电动机空气混合门电动机安装在制热和制冷单元上。它的转动使空气混合门可以开启或关闭到一体化仪表和A/C放大器控制单元设定的位置，空气混合门直接转动滑门齿轮并移动滑门。空气混合门电动机的2#端子为搭铁端子，1#端子为供电端子，接一体化仪表和A/C放大器控制单元的54端子，3#端子为通信信号端子，通信信号从一体化仪表和A/C放大器的43端子输出。天籁轿车中有两个空气混合门电动机：一个是驾驶人侧空气混合门电动机；另一个是乘客侧空气混合门电动机。

（3）进气门电动机进气门电动机安装在进气单元上。它的旋转使空气可以由一体化仪表和A/C放大器控制单元设定的进气口吸入，电动机的转动通过一个杠杆运动驱动进气门。进气门电动机的2#端子为搭铁端子，1#端子为供电端子，接一体化仪表和A/C放大器控制单元的54端子。3#端子为通信信号端子，通信信号从一体化仪表和A/C放大器控制单元的43端子输出。

（4）鼓风机电动机在自动模式下，鼓风机电动机的转速由一体化仪表和A/C放大器控制单元根据车内的传感器、阳光强度传感器、进气传感器及环境温度传感器等的输入信息进行计算，控制鼓风机转速（控制电压在3.5～12V的范围内）。一体化仪表和A/C放大器控制单元的60端子向风扇控制放大器提供电压。在这个电压的基础上，风扇控制放大器控制从其3#端子输出电流供给鼓风机电动机，同时此电流经一体化仪表和A/C放大器控制单元的47端子反馈给一体化仪表。

（5）压缩机（电磁离合器）根据进气温度及发动机控制模块（ECM）的信号，一体化仪表和A/C放大器控制单元对压缩机的工作进行控制。当按下空调开关（风扇打开）、按下DEF开关（有显示单元）时，一体化仪表和A/C放大器控制单元将压缩机的ON信号输入BCM中。通过CAN通信线路，BCM将压缩机的ON信号传送给发动机控制模块（ECM）。依据每个传感器状态（制冷剂压力传感器信号、节气门位置传感器等），发动机控制模块判断是否能开启压缩机。如果它判断压缩机可以开启，就会通过CAN通信线路将压缩机的开启信号传送给IPDME/R。从发动机控制模块中接收到压缩机开启信号后，IPDME/R就开启A/C继电器。A/C继电器触点闭合，蓄电池电流→15A 79#熔丝→A/C继电器触点→IPDME/R的33端子→压缩机→搭铁，此时压缩机通电运转。
