汽车导航系统由GPS（Global Positioning System，全球卫星定位系统）、主控中心和车载部分等组成，如图6-8所示。

车载部分由GPS接收机、调制解调器及电台组成，有的还包括自律导航装置、车速传感器、陀螺传感器、CD-ROM驱动器、显示器等，如图6-9所示。GPS接收机用于接收GPS发射的信号。调制解调器用来控制GPS接收机的数据采集工作并将数据信息转换成模拟信号后再通过电台发往主控中心。

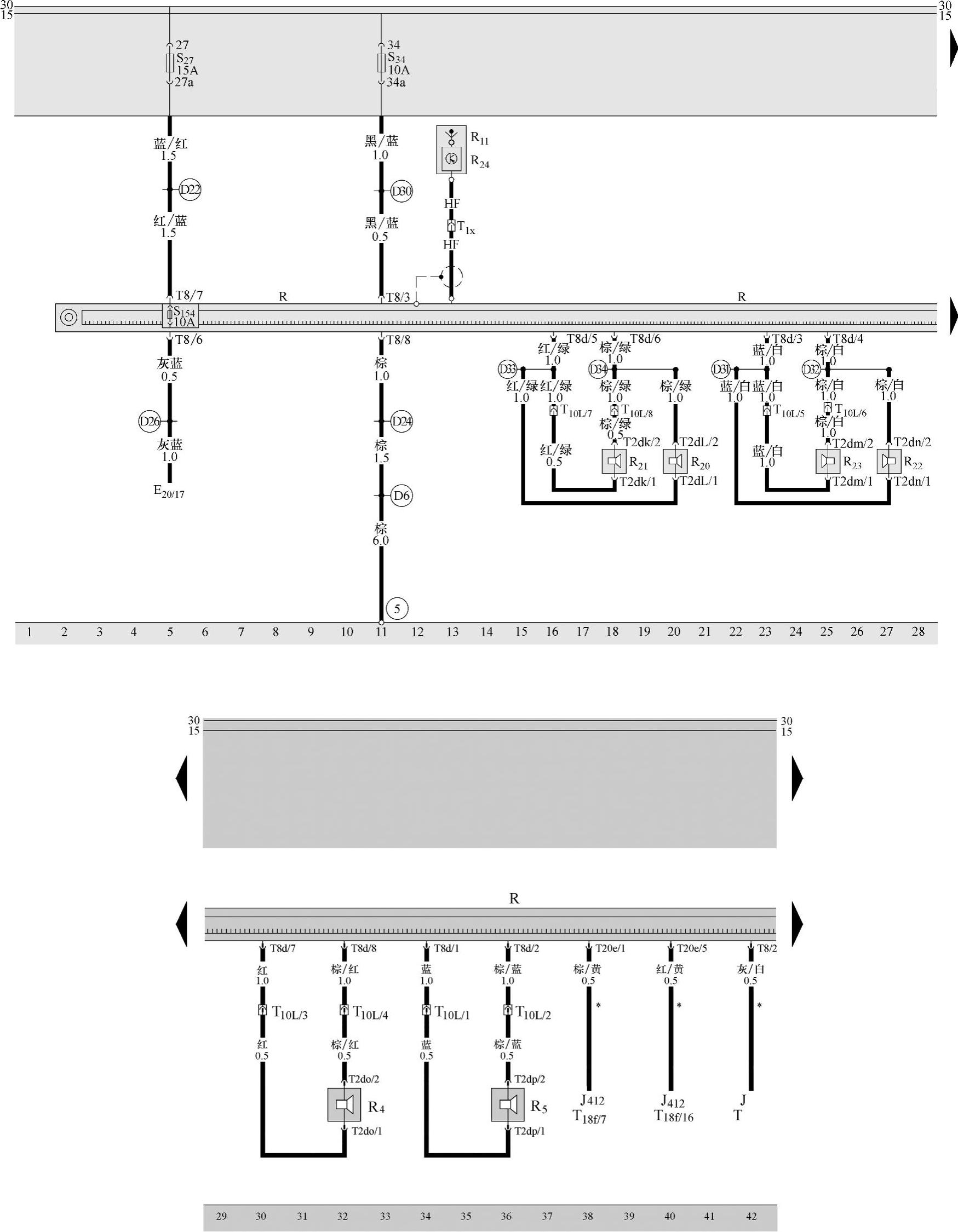

图6-6 桑塔纳3000收音机电路

E₂₀—开关和仪表照明控制 R—收放机 R₁₁—天线 R₂₄—天线放大器 R₂₀—左前高音扬声器 R₂₁—左前低音扬声器 R₂₂—右前高音扬声器 R₂₃—右前低音扬声器 J₄₁₂—车载电话的控制单元 R₄—左后扬声器 R₅—右后扬声器

图6-7 日产天籁（有集成显示系统）的音响电路

以日产天籁轿车为例讲解导航系统电路图的识读。天籁轿车主要由NAVI控制单元、显示器、显示控制单元、A/C和AV开关、后视相机控制单元等组成，电路如图6-10所示。

（1）NAVI控制单元 NAVI控制单元包括陀螺仪（角速度传感器）、GPS调谐器和DVD ROM驱动以及控制导航功能。汽车位置由陀螺仪、汽车角度传感器、GPS卫星、GPS地图和DVD ROM的信号计算得到，然后把地图图像信号传输到显示控制单元显示出来。显示器的运行信号从其4、5、10号端子通过通信线路，从显示器传输到NAVI单元的13、14、15号端子。

（2）GPS天线 GPS天线外接于NAVI控制单元的37、38号端子，它从GPS卫星接收无线电波并将其放大，然后把GPS信号传输到NAVI控制单元。

（3）显示器显示器主要显示地图窗口、音响和空调的状态，倒档时的后视图像、时间等。系统采用了与导航系统操作开关相集成的显示器，以显示器上的面板开关运行导航系统，并触摸显示在屏幕上的开关。显示器的操作信号通过通信线路，从显示器传输到NAVI单元。

（4）显示控制单元显示控制单元得到音响和空调屏幕、驾驶信息屏幕、燃油耗尽屏幕等的状态，然后将图像信号传输到显示屏幕。同时显示控制单元接收来自A/C和AV开关的音响和空调操作信号，并通过通信线路将音响操作信号传送到音响单元，通过CAN通信将空调的操作信号传送到仪表和A/C放大器。

（5）A/C和AV开关 A/C和AV开关，采用了音响和空调开关的集成组合。音响操作信号通过显示控制单元的通信线路传送到音响单元。空调的操作信号通过显示控制单元的CAN通信传送到仪表和A/C放大器。在屏幕上显示燃油耗尽信息时，使用A/C和AV开关。

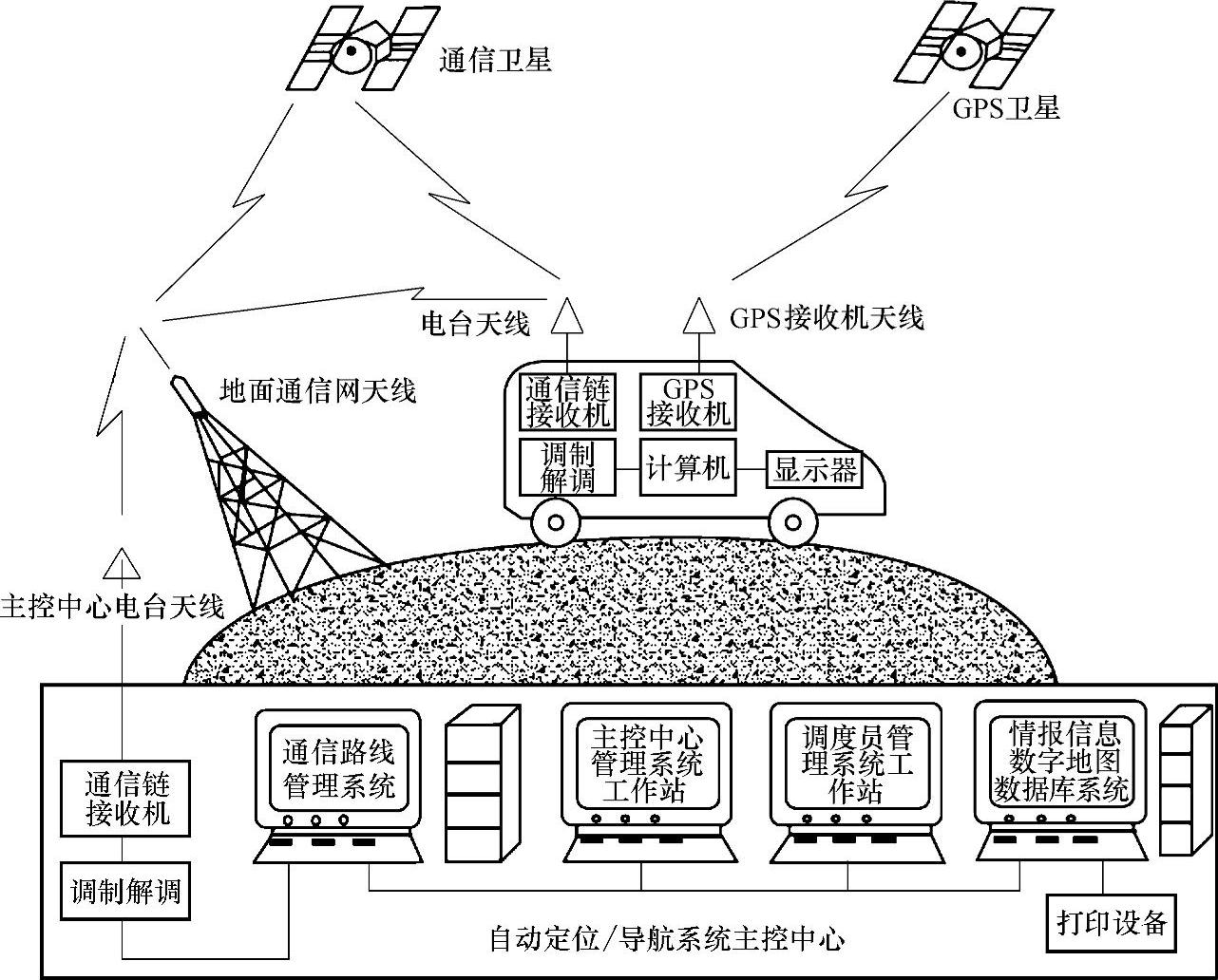

图6-8 GPS定位/导航系统结构示意图

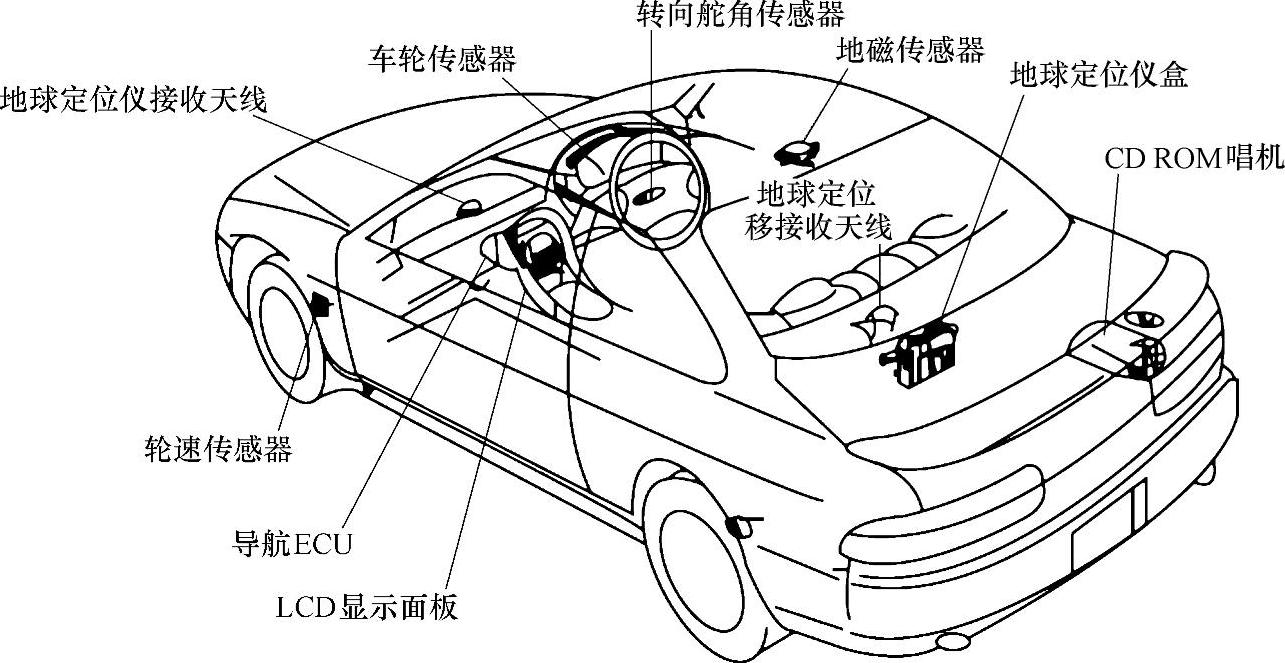

图6-9 汽车GPS导航系统在车上的布置

（6）后视相机在倒车时，后视相机从其3、4号端子输出图像信号到后视相机控制单

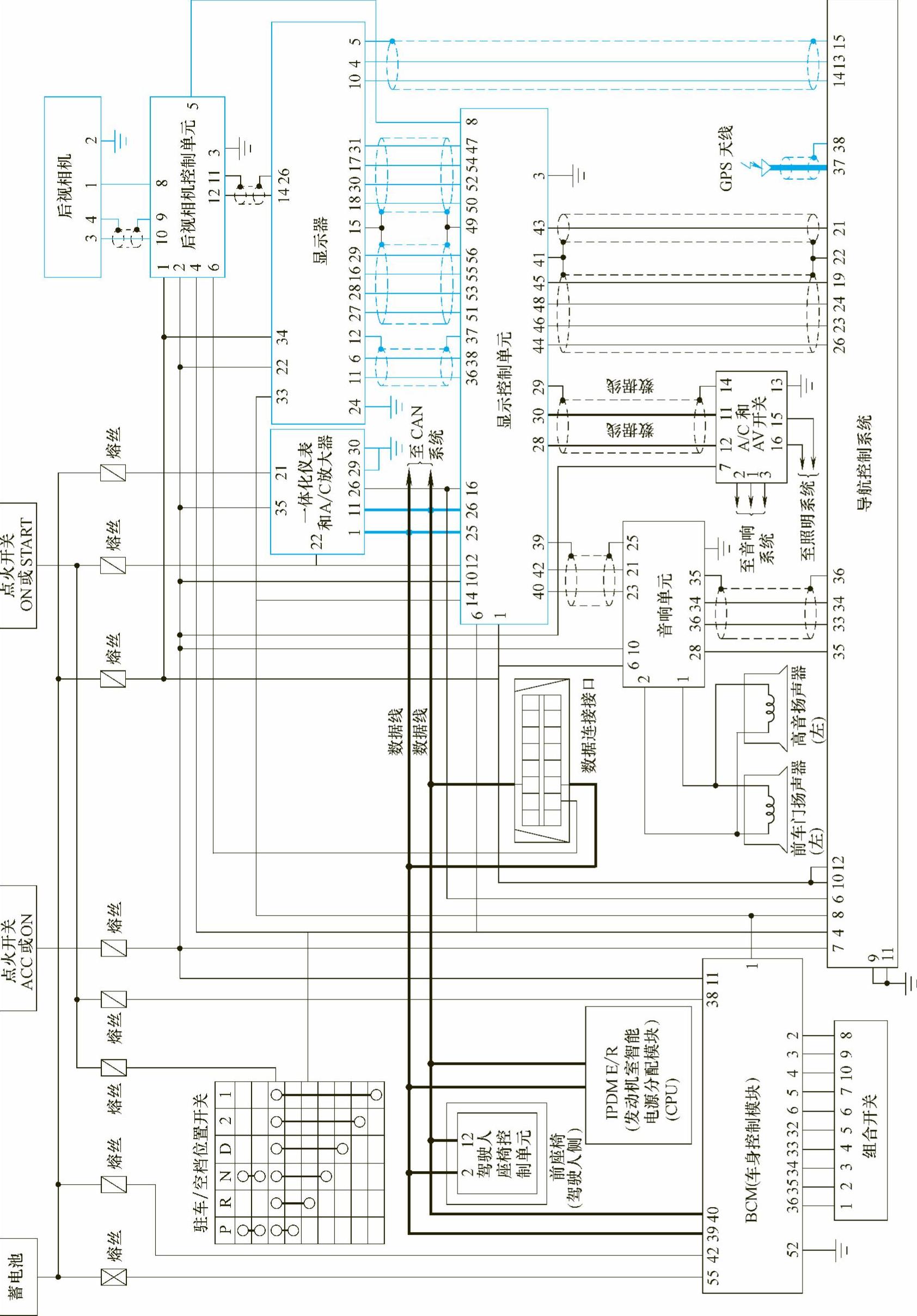

图6-10 日产天籁导航系统电路

元，通过后视相机控制单元将图像信号传送到显示屏幕上。

（7）后视相机控制单元后视相机控制单元的8号端子输出电源到后视相机的1号端子，当有倒车信号输入时，后视相机的图像将传送到显示屏幕上。汽车宽度和距后端距离的轮廓线，被合成后显示在后视图像上。
