安全防盗系统（CTD）简介

2023-08-29 理论教育版权反馈

【摘要】：车身控制模块有解除、待机、启动和报警4个运行安全防盗系统的基本模式。安全防盗系统传感器安全防盗系统传感器是一个双传感器，它包括侵入传感器和倾角传感器。如果安全防盗系统处于启动模式，且检测到后侧车窗玻璃破裂，则安全防盗系统将进入警报模式。安全防盗系统使用车门未关开关作为状态指示灯，以启动警报。当转动驾驶人侧车门锁芯时，安全防盗系统将立即解除。

如图6-4所示，安全防盗系统用来阻止车内物品被盗，当检测到非法进入车辆时，它会鸣响喇叭并点亮车外灯约30s。注意：安全防盗系统不影响发动机起动。

1.安全防盗系统的部件

安全防盗系统的部件包括：车身控制模块，遥控门锁接收器，安全指示灯，车门未关开关，驾驶人侧车门锁锁芯开关，行李箱盖未关开关，发动机舱盖未关开关（若装备），安全防盗系统传感器（若装备），电动警报器模块或警报器（若装备），玻璃破裂传感器（若装备）等。

（1）车身控制模块安全防盗系统是车身控制模块的一个内部功能，车身控制模块利用串行数据和各种开关输入信息执行安全防盗系统的功能。当车身控制模块检测到非法进入车辆时，就会触发喇叭并点亮车外灯。车身控制模块有解除、待机、启动和报警4个运行安全防盗系统的基本模式。

（2）安全指示灯安全指示灯由安全防盗系统的车身控制模块或防盗模块的防盗系统模块指令，在仪表板组合仪表上点亮。在启动前，安全防盗系统使用安全指示灯通知驾驶人系统的状态。组合仪表上的安全指示灯由安全防盗系统和防盗模块系统共同控制。

（3）车门未关开关安全防盗系统使用车门未关开关作为状态指示灯，以启动警报。车身控制模块通过每个车门未关开关的离散输入信号监视车门未关开关。在安全防盗系统启动时，如果车身控制模块收到一个指示车门已打开的信号，车身控制模块就会启动警报。

（4）驾驶人侧车门锁锁芯开关安全防盗系统使用驾驶人侧车门锁芯开关作为解除安全防盗系统的一种方法。根据来自每个开关的离散输入信号，车身控制模块接收驾驶人侧车门锁芯开关状态。当转动驾驶人侧车门锁芯时，安全防盗系统将立即解除。

（5）发动机舱盖未关开关安全防盗系统使用发动机舱盖未关开关作为状态指示灯，以启动警报。车身控制模块通过开关的离散输入信号监视发动机舱盖未关开关。在安全防盗系统启动时，如果车身控制模块收到一个指示发动机舱盖已打开的信号，车身控制模块就会启动警报。

（6）行李箱盖未关开关安全防盗系统使用行李箱盖未关开关作为状态指示灯，以启动警报。车身控制模块通过开关的离散输入信号监视行李箱盖未关开关。在安全防盗系统启动时，如果车身控制模块收到一个指示行李箱盖已打开的信号，车身控制模块就会启动警报。

（7）安全防盗系统传感器（侵入/倾角传感器）安全防盗系统传感器是一个双传感器，它包括侵入传感器和倾角传感器。侵入/倾角传感器由车身控制模块监测，侵入传感器是一个振动传感器，它监视强行进入或车内移动。倾角传感器监视车辆的驻车角度。举升车辆或挂车时，可能会出现车辆角度改变的现象。如果安全防盗系统处于启动模式，且检测到车辆侵入或有倾角时，安全防盗系统将进入警报模式。

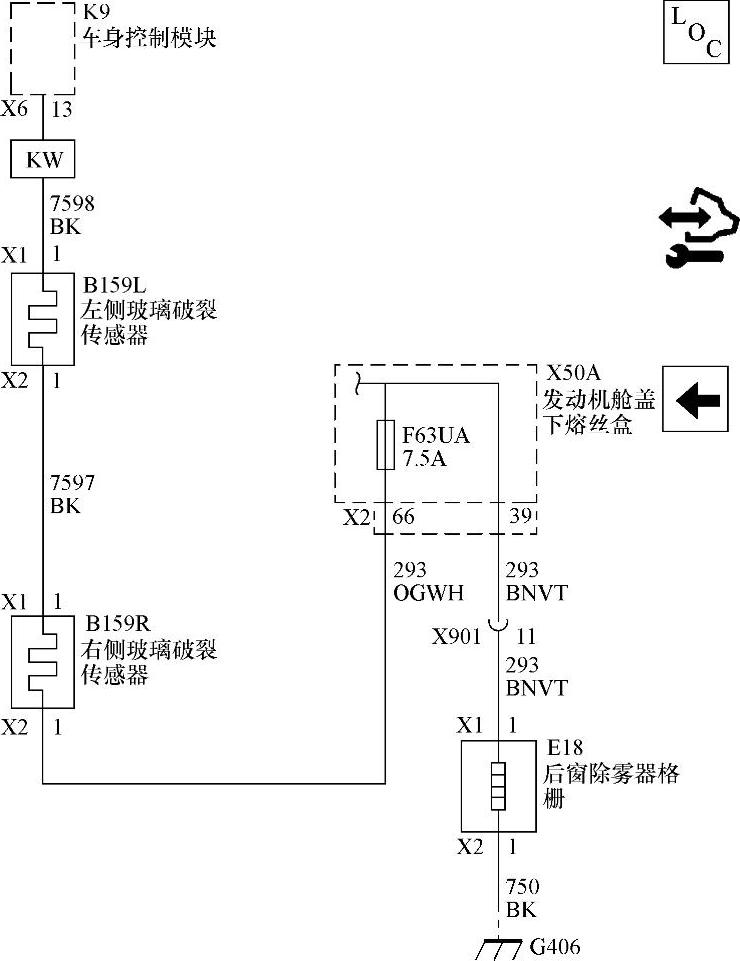

图6-4 防盗系统示意图（警报2）

（8）防盗警报器或电动警报器防盗警报器或电动警报器在某些出口型车辆上使用。如果安全防盗系统处于警报模式，车身控制模块将请求防盗警报器接通。

（9）玻璃破裂传感器玻璃破裂传感器是振动传感器，它监测通过后侧车窗的强行进入或玻璃破裂。如果安全防盗系统处于启动模式，且检测到后侧车窗玻璃破裂，则安全防盗系统将进入警报模式。

2.防盗控制

防盗系统是车身控制模块的一个内部功能，车身控制模块利用串行数据和各种开关输入信息执行安全防盗系统的功能。当车身控制模块检测到非法进入车辆时，就会触发喇叭并点亮车外灯。车身控制模块具有解除、待机、启动和报警4个运行安全防盗系统的基本模式。遥控门锁系统能启动和解除安全防盗系统。当遥控门锁接收器接收到来自发射器的车门锁止或解锁信号时，遥控门锁模块通过串行数据向车身控制模块发送一条信息，以执行相应的启动/解除功能。防盗指示灯接收车身控制模块或防盗系统模块指令，在仪表板组合仪表上点亮。在启动前，防盗指示灯通知驾驶人系统的状态。

安全防盗系统使用车门未关开关作为状态指示灯，以启动警报。车身控制模块通过每个车门未关开关的离散输入信号监视车门未关开关。在安全防盗系统启动时，如果车身控制模块收到一个指示车门已打开的信号，车身控制模块就会启动警报。

安全防盗系统使用驾驶人侧车门锁芯开关作为解除安全防盗系统的一种方法。根据来自每个开关的离散输入，车身控制模块接收驾驶人侧车门锁芯开关状态。当转动驾驶人侧车门锁芯时，安全防盗系统将立即解除。
