【摘要】:以本田飞度轿车为例,讲解电子控制动力转向系统电路图的识读方法,本田飞度电子控制动力转向系统电路如图5-11所示。图5-10 电子控制动力转向系统表5-1 转矩传感器输出信号检测2.电动机控制电路当点火开关置于ON(Ⅱ)位置时,EPS控制装置11号端子输出蓄电池电压,电动机继电器得电,其1—3端子接通。图5-11 本田飞度电子控制动力转向电路3.指示灯电路EPS指示灯用于指示EPS的工作状态。

本田飞度轿车为例,讲解电子控制动力转向系统电路图的识读方法,本田飞度电子控制动力转向系统电路如图5-11所示。

1.转矩传感器电路

转矩传感器的作用是检测驾驶人作用在转向盘上的转矩大小,以此计算出驾驶人期望的转向角度并送入EPS控制单元,用于控制电动机电流大小。其中转矩传感器6号端子是电源端子,接EPS控制装置的1号端子;2号端子是转矩传感器参考电压端,接EPS控制装置的2号端子;1号端子是转矩传感器信号,接EPS控制装置的8号端子;3号端子是转矩传感器信号,接EPS控制装置的10号端子;7号端子是转矩传感器P/S信号,接EPS控制装置的7号端子;4号端子是转矩传感器搭铁,接EPS控制装置的9号端子。转矩传感器各输出信号检测参见表5-1。


图5-10 电子控制动力转向系统

表5-1 转矩传感器输出信号检测


2.电动机控制电路

当点火开关置于ON(Ⅱ)位置时,EPS控制装置11号端子输出蓄电池电压,电动机继电器得电,其1—3端子接通。EPS控制装置的1号端子和3号端子外接电动机,EPS控制装置根据转矩传感器和车速传感器信号,控制输出至电动机的电流。同时,当系统检测有故障时,失效保护继电器线圈将失电,断开蓄电池电源至电动机之间的电路,转向系统将失去助力作用。

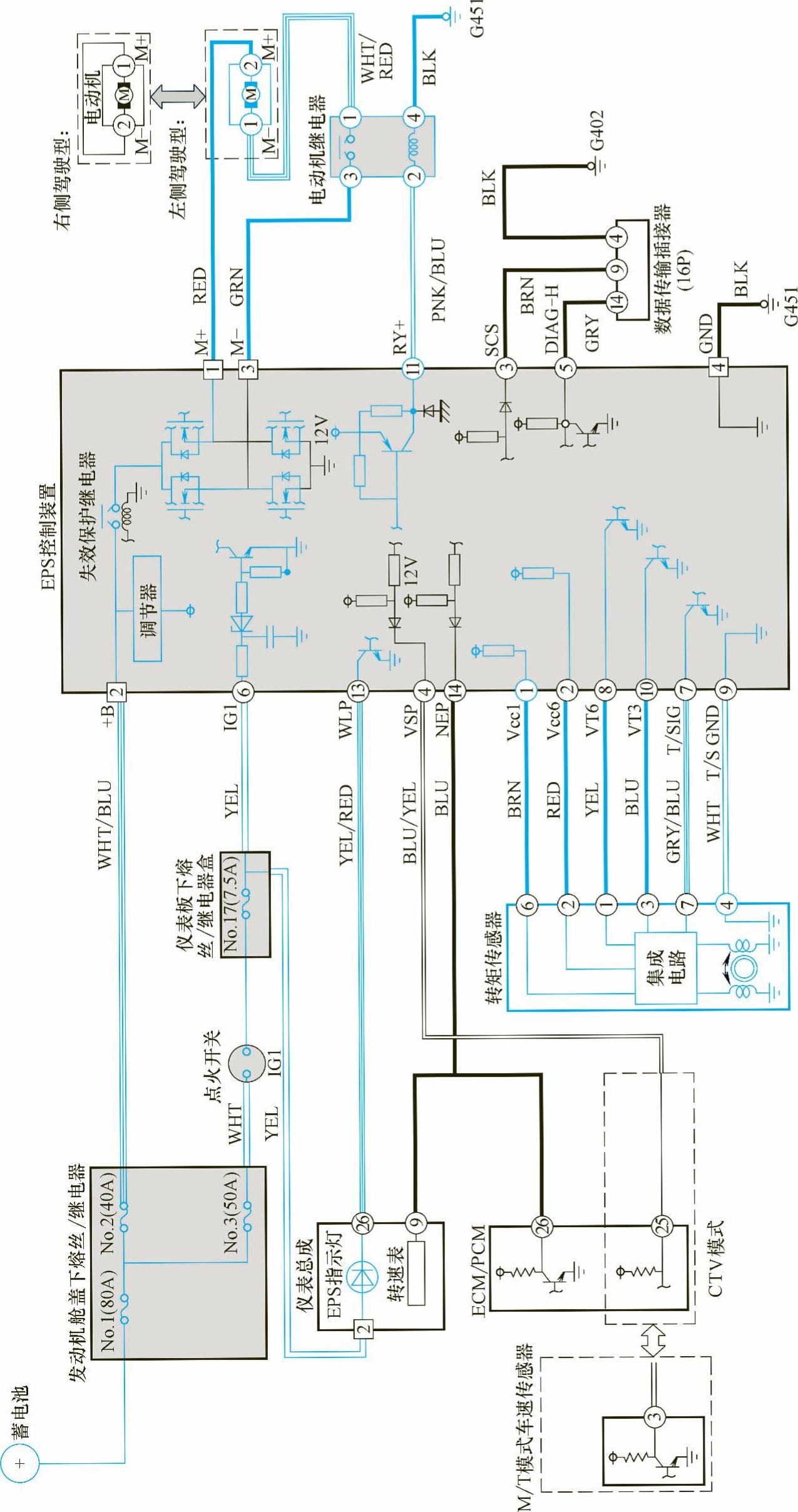

图5-11 本田飞度电子控制动力转向电路

3.指示灯电路

EPS指示灯用于指示EPS的工作状态。当点火开关位于IG1位置时,蓄电池电源→发动机盖下熔丝/继电器盒内熔丝No.1(80A)及No.3(50A)→点火开关IG1触点→仪表板下熔丝/继电器盒No.17(7.5A)→仪表总成内2号端子→EPS指示灯→EPS控制装置内电子开关→13号端子→晶体管→搭铁。

通常,当点火开关置于ON(Ⅱ)位置时,EPS指示灯会亮,发动机起动后它会熄灭。此时说明,EPS指示灯及其电路运行正确。发动机起动后,如果系统有问题,则EPS指示灯会常亮,而动力转向会关闭。EPS指示灯亮时,控制装置会记忆DTC。这种情况下,如果发动机再次起动,控制装置将不会激活EPS系统,但是,系统会让EPS指示灯常亮。

即使系统运行正常,在下列情况下,EPS指示灯也会亮。

①车辆不移动时,发动机转速为2500r/min或更高,持续大约30min时。

②发动机转速为280r/min或更低,且车辆以10km/h或更高的速度行驶大约3min时。
