电动天窗主要由滑动机构、驱动机构、开关和控制系统等组成，现以广州本田雅阁轿车电动天窗的控制电路为例，分析电动天窗的工作过程。

广州本田雅阁轿车电动天窗的玻璃具有遮挡视线（避免由外向内看）和前后倾斜的功能。在没有打开任何车门的情况下，将点火开关从“ON”（Ⅱ）位置旋转至关闭位置时，电动天窗仍可工作约10min。因此，一旦车辆发生意外，车内乘员能有更多的途径脱离危险。广州本田雅阁轿车电动天窗控制电路如图3-54所示。

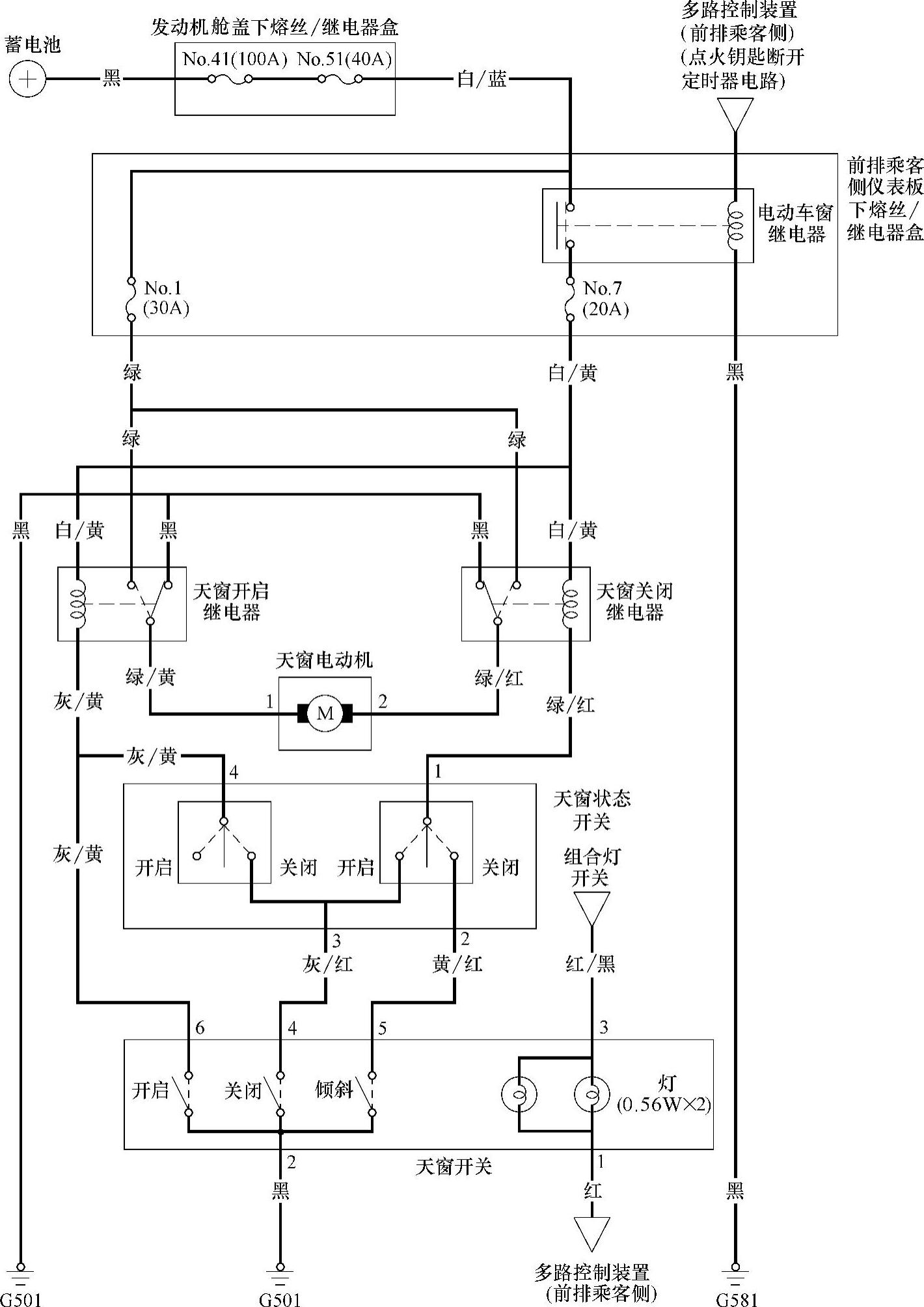

图3-54 广州本田雅阁轿车电动天窗控制电路

广州本田雅阁轿车电动天窗的控制方式为开关配合继电器控制天窗电动机，通过改变天窗电动机的工作电流方向，实现天窗电动机的正反转，从而分别完成天窗的开启、关闭及倾斜功能。

1.关闭天窗的延时工作电路

控制电路：多路控制装置（点火开关关闭定时电路）→电动车窗继电器的电磁线圈→G581搭铁→蓄电池负极。

主电路：蓄电池正极→No.41（100A）熔丝→No.51（40A）熔丝→电动车窗继电器的触点→No.7（20A）熔丝→天窗开启继电器的电磁线圈。

2.天窗开启电路

将天窗开关拨至开启位置时，天窗开启继电器的控制电路如下：

蓄电池正极→No.41（100A）熔丝→No.51（40A）熔丝→电动车窗继电器的触点→No.7（20A）熔丝→天窗开启继电器的电磁线圈→天窗开关（此时开启触点闭合）→G501搭铁→蓄电池负极。此时，天窗开启继电器的电磁线圈通电，常开触点闭合，接通天窗电动机电路。

天窗电动机工作电路：天窗开启继电器线圈通电后触点闭合，天窗电动机通电工作，带动天窗开启，电流路线：蓄电池正极→No.41（100A）熔丝→No.51（40A）熔丝→No.1（30A）熔丝→天窗开启继电器触点（此时常开触点通电闭合）→天窗电动机1号端子→天窗电动机→天窗电动机2号端子→天窗关闭继电器触点（常闭触点闭合）→G501搭铁→蓄电池负极。

3.天窗倾斜电路

在天窗关闭状态时，如将天窗开关拨至倾斜档时，天窗关闭继电器的控制电路如下：

蓄电池正极→No.41（100A）熔丝→No.51（40A）熔丝→电动车窗继电器的触点→No.7（20A）熔丝→天窗关闭继电器的电磁线圈→状态开关1号端子→状态开关的关闭触点→状态开关2号端子→天窗开关5号端子→天窗开关倾斜触点→天窗开关2号端子→G501搭铁→蓄电池负极。此时，天窗关闭继电器的电磁线圈通电，常开触点闭合。

此时，天窗电动机的主电路如下：

蓄电池正极→No.41（100A）熔丝→No.51（40A）熔丝→No.1（30A）熔丝→天窗关闭继电器触点（此时常开触点通电闭合）→天窗电动机2号端子→天窗电动机→天窗电动机1号端子→天窗开启继电器触点（常闭触点闭合）→G501搭铁→蓄电池负极。
