中央配电盒的重要作用及插接位置及其代号
【摘要】：现代汽车一般均设有中央配电盒，汽车电气系统以中央配电盒为核心进行控制。大部分继电器和熔丝都安装在中央配电盒正面，当产生故障时，便于更换和检修。中央配电盒上一般标有线束和导线插接位置的代号及接点的数字号，主线束从中央配电盒背面插接后通往各用电设备。图2-31 桑塔纳轿车中央配电盒的背面表2-17 中央线路板插接器插座代号及其连接线束的名称
现代汽车一般均设有中央配电盒，汽车电气系统以中央配电盒为核心进行控制。大部分继电器和熔丝都安装在中央配电盒正面，当产生故障时，便于更换和检修。中央配电盒上一般标有线束和导线插接位置的代号及接点的数字号，主线束从中央配电盒背面插接后通往各用电设备。
桑塔纳轿车中央配电盒的正面如图2-30所示。在中央配电盒下方安装有22个熔丝，各熔丝都标明了该熔丝的编号、被保护的电路和额定电流，如表2-16所示（备注：车型不同和出厂年代不同，熔丝数量和安装装置有所不同）。

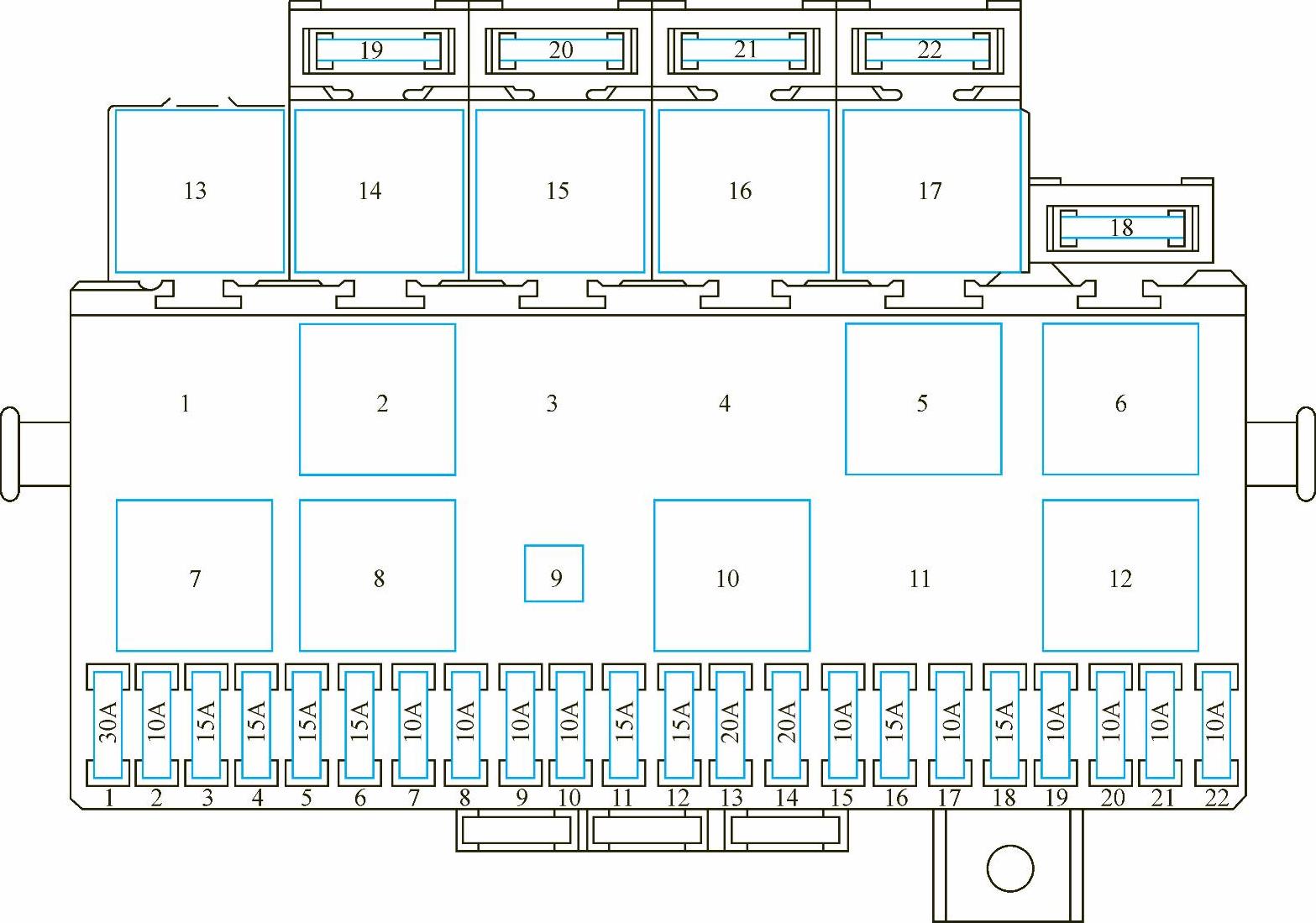

图2-30 中央配电盒正面图
1—空位 2—进气歧管预热继电器 3、4、11—空位 5—空调器继电器 6—双音喇叭继电器 7—雾灯继电器 8—卸荷继电器 9—拆卸熔丝专用工具 10—前风窗刮水器和清洗器继电器 12—报警、转向继电器 13—冷却风扇继电器 14—门窗电动机自动继电器 15—门窗电动机延迟继电器 16—内部照明继电器 17—冷却液液面指示控制器 18—后雾灯熔丝 19—热保护器 20—空调器熔丝（30A） 21—自动天线熔丝（10A） 22—电动后视镜熔丝（3A）

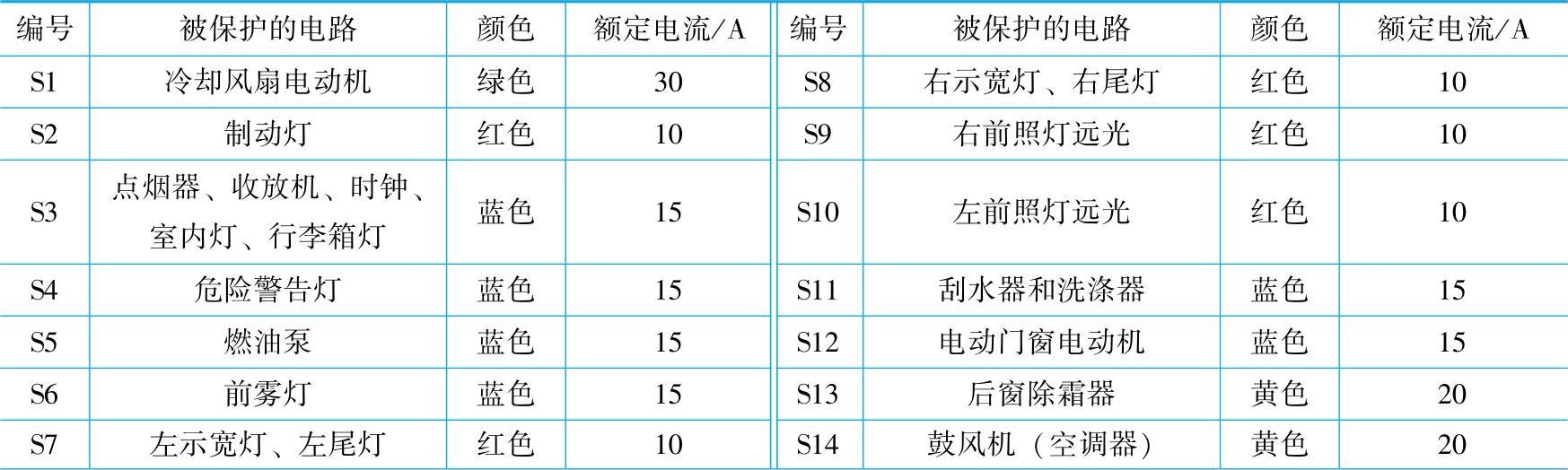

表2-16 桑塔纳轿车中央线路板上熔丝的编号、被保护的电路和额定电流
（续）
注：熔断器23～27为桑塔纳2000GSi型轿车的编号，插在中央线路板的旁边。
学习提示
在继电器上面标有阿拉伯数字，该数字表示该继电器在中央配电盒正面的插接位置。如小圆圈中的数字为5，表示该继电器应当插接在中央线路板正面的5号继电器位置上。继电器端子上标有诸如“3/49a”等字样，其中分子3表示继电器位置上的3号插孔，49a表示继电器或控制器的49a号端子（插头），分子与分母是一一对应的，设计继电器插座与插头时已经保证不会插错。
桑塔纳轿车中央配电盒背面的结构如图2-31所示，各种插接器的插座均固定在中央线路板背面上，与相应的线束插头连接后通往各个电器部件。每个插座的位置代号均用英文字母标注在线路板上，各插接器的颜色及插座与线束插头代号如表2-17所示。插接线束插头时，线束插头字母代号必须与相同字母的插座连接，以便检查与维修。

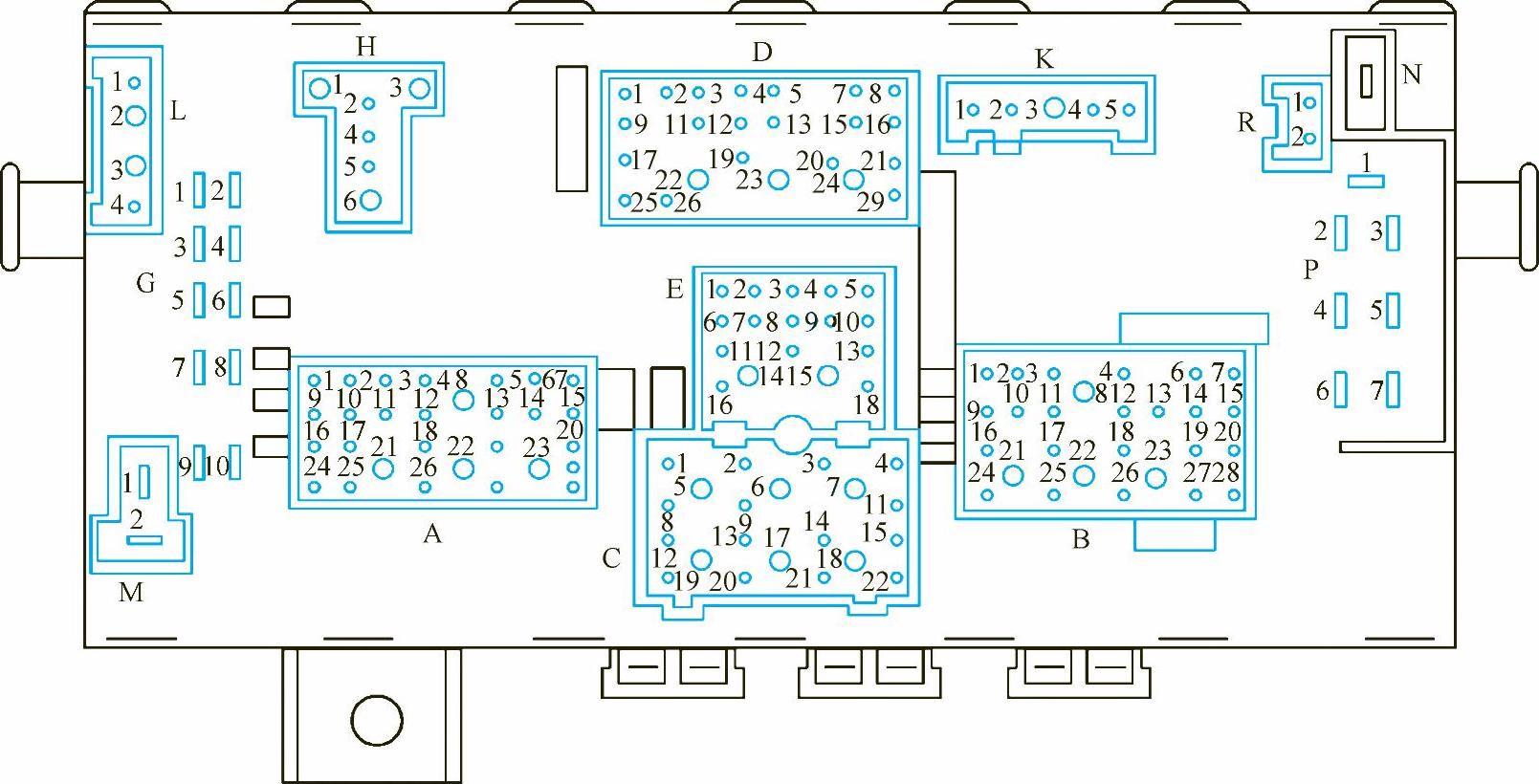

图2-31 桑塔纳轿车中央配电盒的背面

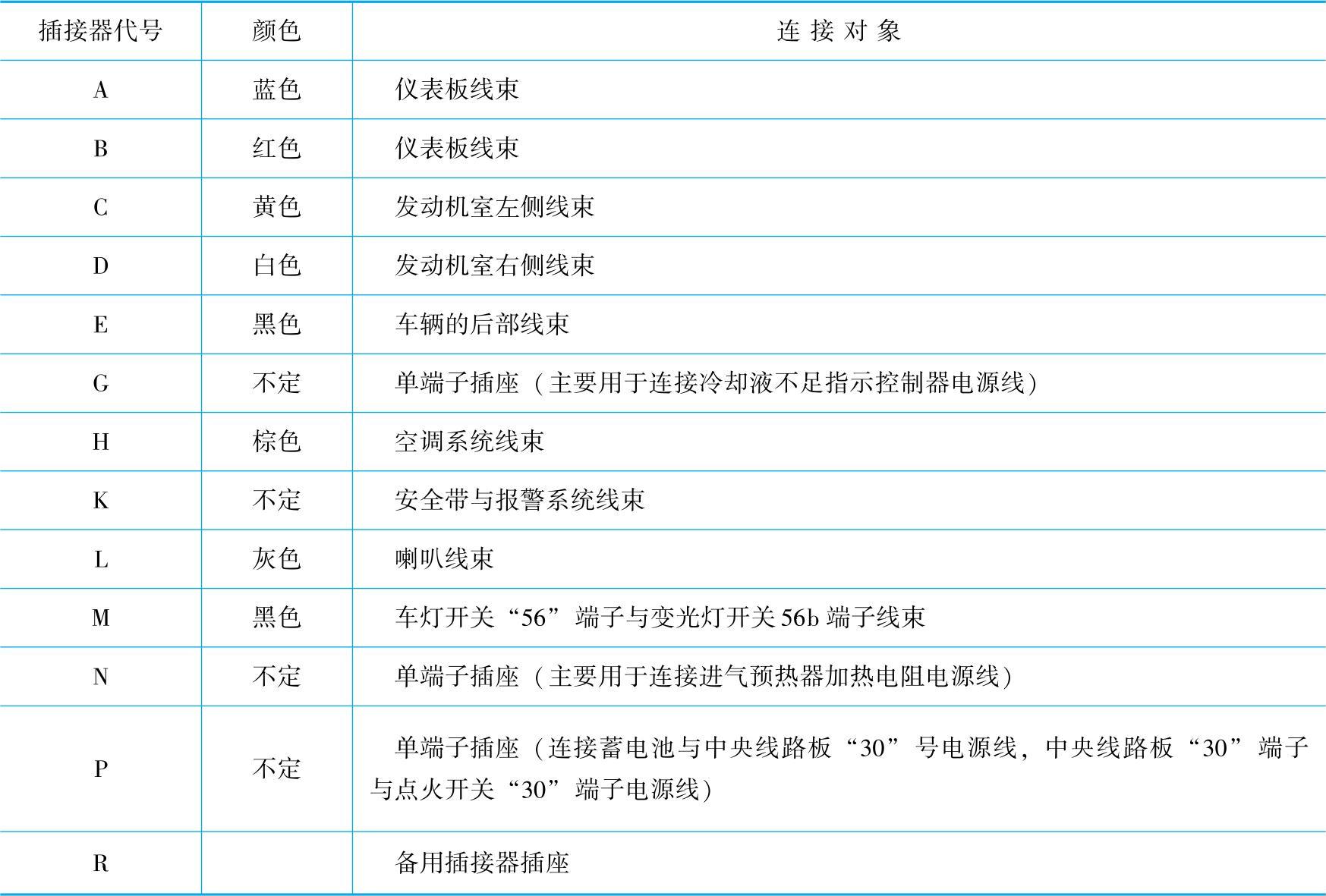

表2-17 中央线路板插接器插座代号及其连接线束的名称
