【摘要】：多功能组合开关主要对照明（前照灯）、信号、刮水器/洗涤器等电路进行控制。图2-14所示为桑塔纳轿车采用的多功能组合开关，主要由转向灯、变光灯/超车灯开关控制手柄和刮水器/洗涤器开关控制手柄组成。

多功能组合开关主要对照明（前照灯）、信号（转向、危险警告、超车）、刮水器/洗涤器等电路进行控制。

图2-14所示为桑塔纳轿车采用的多功能组合开关，主要由转向灯、变光灯/超车灯开关控制手柄（组合开关左手柄）和刮水器/洗涤器开关控制手柄（组合开关右手柄）组成。

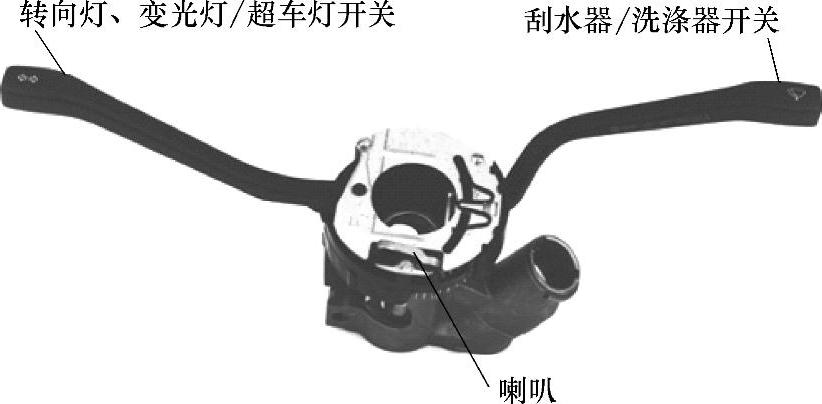

图2-14 桑塔纳轿车采用的多功能组合开关

1.转向灯、变光灯/超车灯开关控制手柄

桑塔纳轿车转向灯、变光灯/超车灯的动作由设置在转向盘左侧的手柄控制。手柄的工作位置如图2-15所示。图2-16所示为转向灯、变光灯/超车灯开关的接线端子，它的档位通断情况见表2-8。

图2-15 桑塔纳轿车组合开关手柄的工作位置

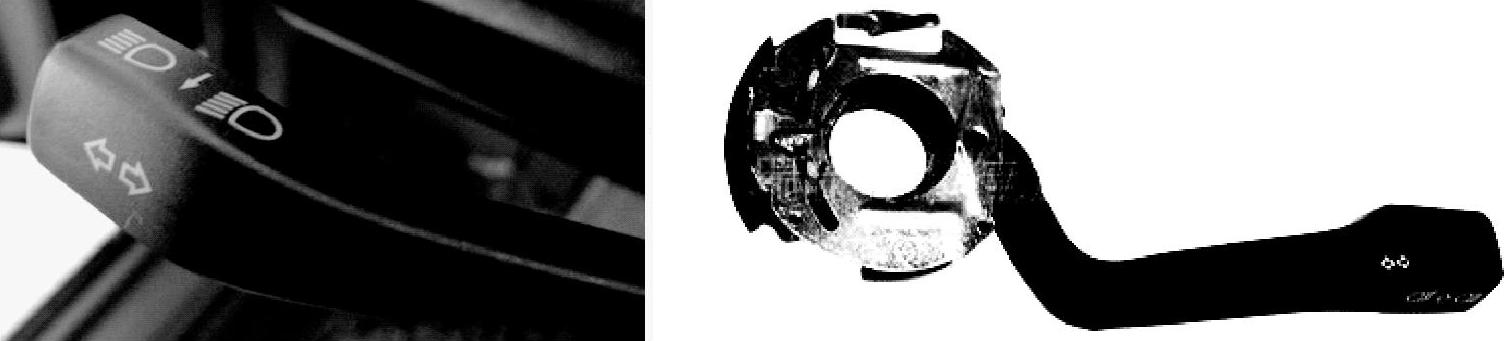

图2-16 桑塔纳轿车转向灯、变光灯/超车灯开关接线端子

a）转向灯 b）变光灯/超车灯

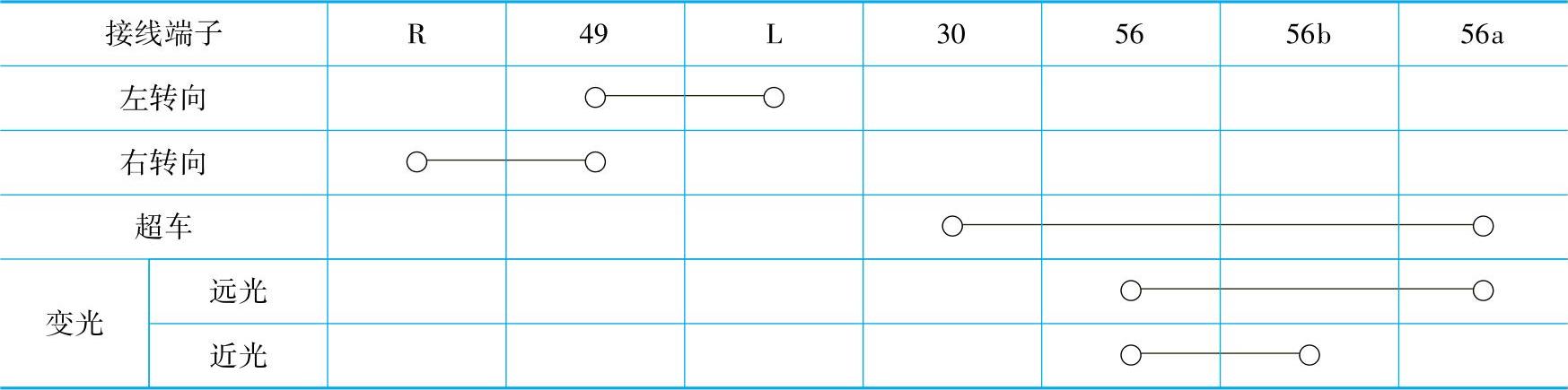

表2-8 桑塔纳轿车转向灯、变光灯/超车灯开关的档位通断情况

2.刮水器/洗涤器开关控制手柄

桑塔纳轿车刮水器和洗涤器的动作由设置在转向盘右侧的手柄控制。刮水器/洗涤器开关控制手柄和接线端子如图2-17所示，其开关的通断情况见表2-9。

图2-17 刮水器/洗涤器开关控制手柄和接线端子

a）开关控制手柄 b）接线端子

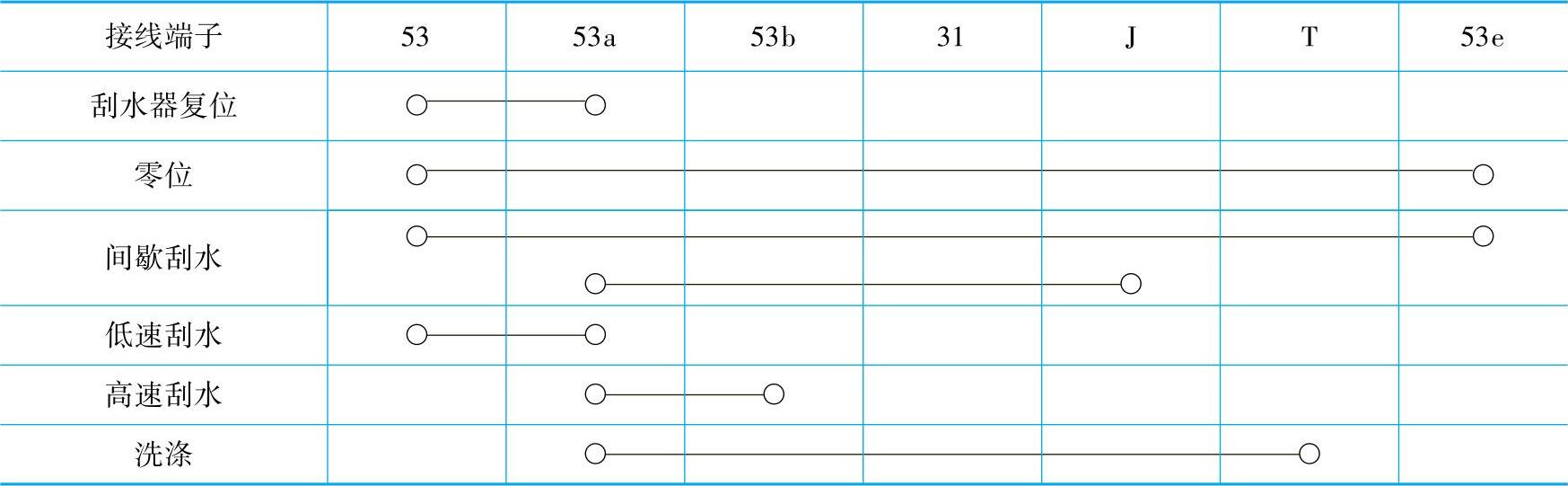

表2-9 刮水器/洗涤器开关的通断情况

3.组合开关上接线端子的标记

①照明装置接线端子的标记与含义见表2-10。

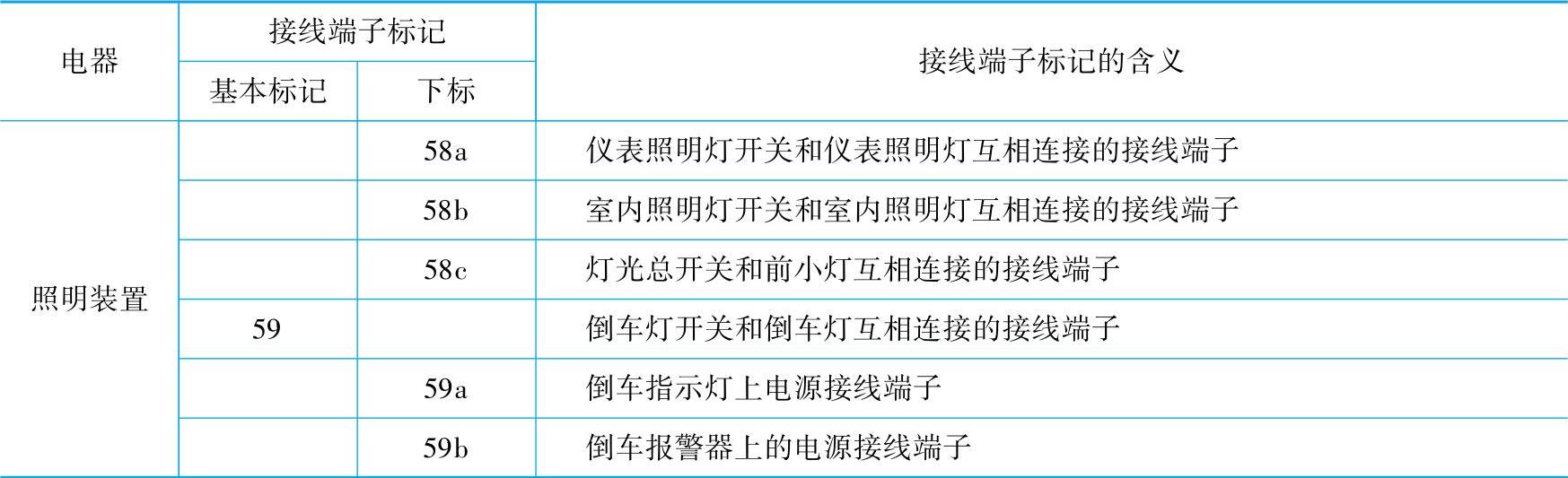

表2-10 照明装置接线端子的标记与含义

（续）

②转向信号装置接线端子的标记与含义见表2-11。

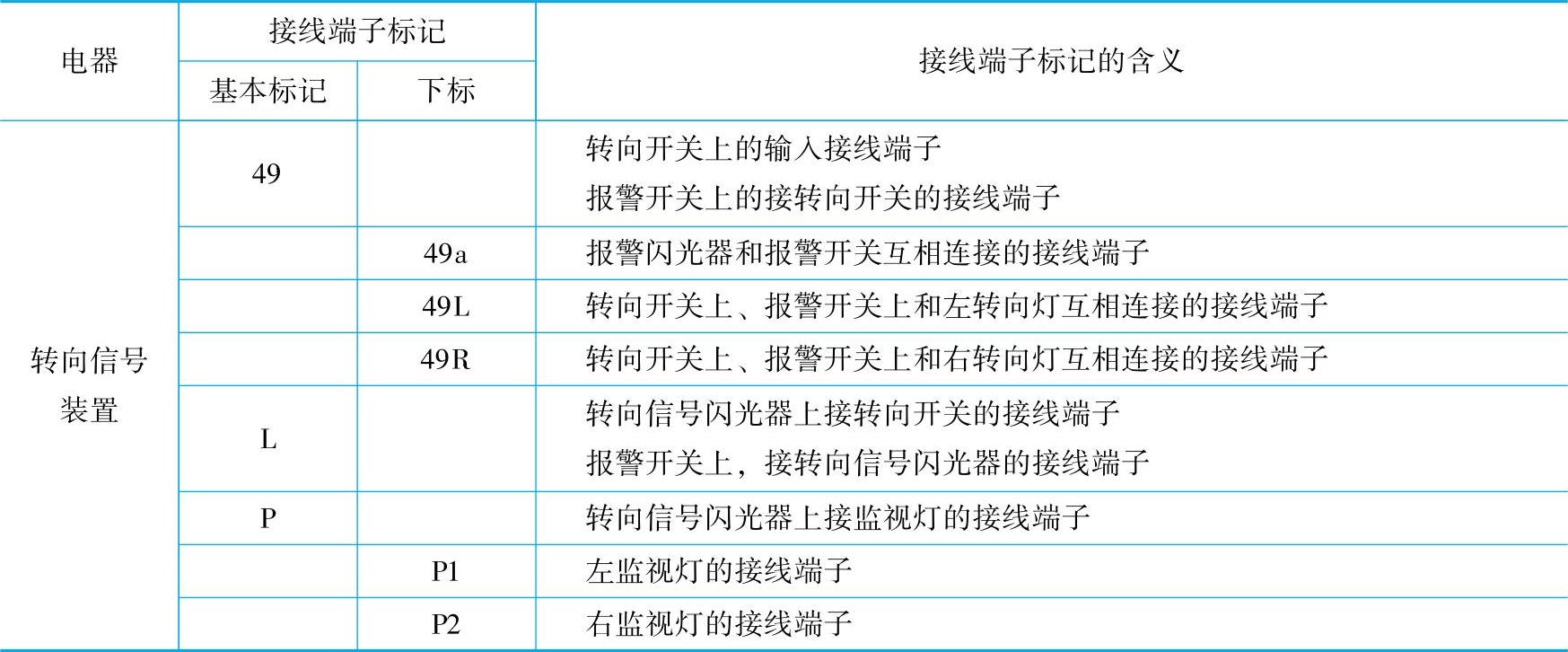

表2-11 转向信号装置接线端子的标记与含义

③风窗刮水器、洗涤器接线端子的标记与含义见表2-12。

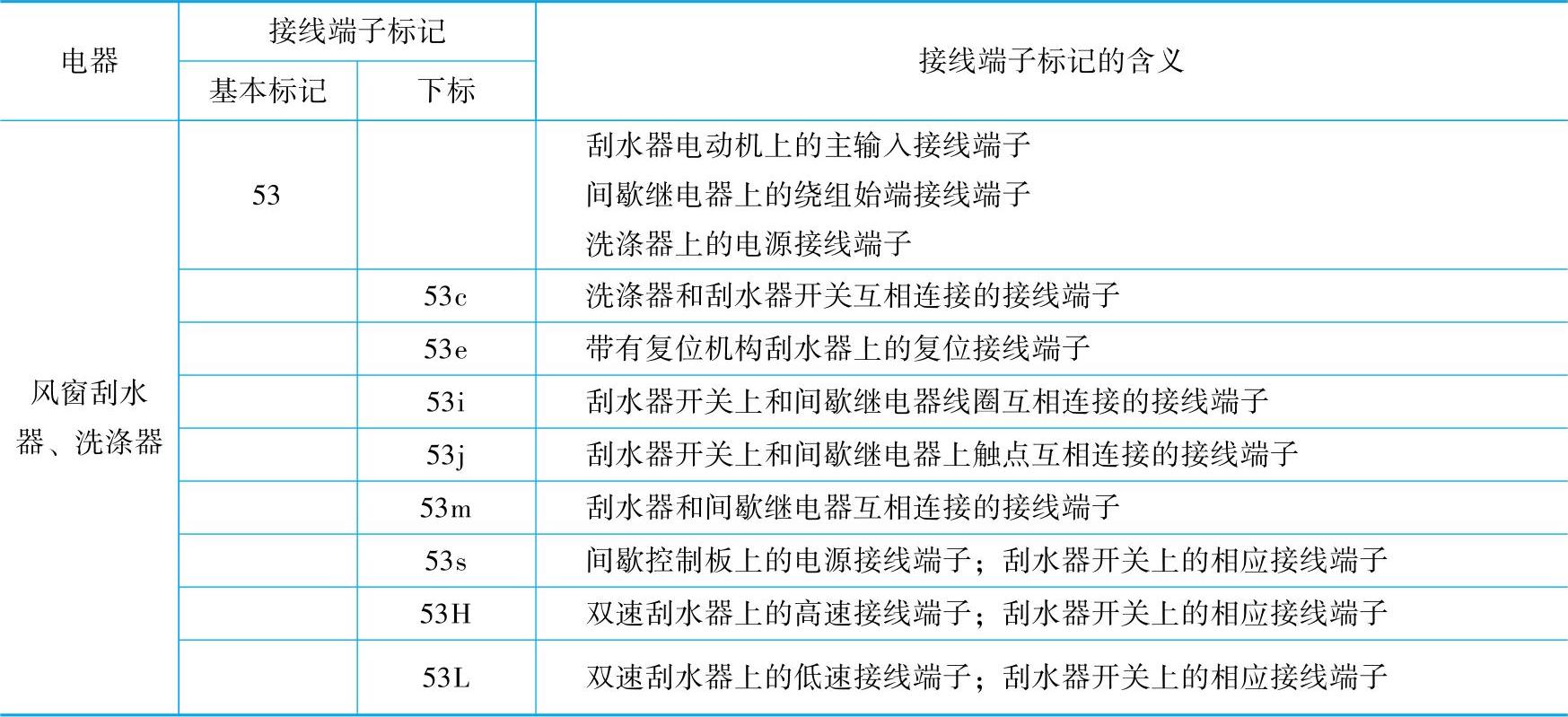

表2-12 风窗刮水器、洗涤器接线端子的标记与含义
