汽车电路图导线颜色代码及维护要点
【摘要】：如果某一电路由于导线造成过大的电压降，将严重影响用电设备的正常工作和电源的供电效能。当线芯长期工作温度不超过70℃、环境温度在-40～70℃范围内时，导线的正常车用寿命不得低于（6～8）×104km。德国汽车导线颜色代号，各厂商甚至各牌号不尽一致，奥迪、宝马、奔驰、大众等系列车型导线的颜色代号各不相同，在读图时要注意区别。表2-5 主要汽车制造公司导线颜色代码注：“奔驰”一栏中的代码为奔驰、大众等德国车系电线颜色代码。
1.导线的标注方式
导线部分在电路图中以粗实线画出，用导线代码形式表示导线各种信息。如图8-20所示，导线代码主要由导线标识代号、导线的规格和导线的颜色组成。
2.导线标识代号
导线标识代号由英文字母和阿拉伯数字组成，克莱斯勒汽车主要采用的英文字母及其含义如表8-10所示。
3.导线的规格
导线部分在电路图中以粗实线画出。导线的规格用阿拉伯数字表示，导线标号与截面积的对应关系见表8-11。

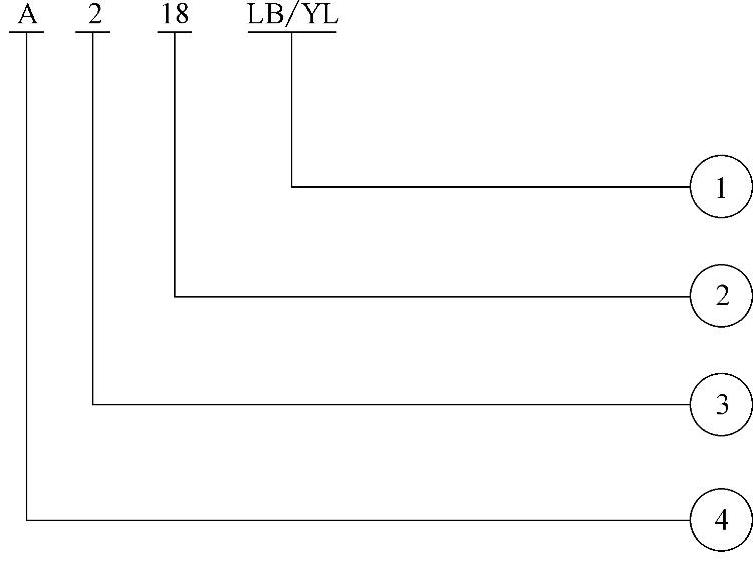

图8-20 导线颜色标识
1—导线颜色（浅蓝带黄条） 2—导线的规格
（导线标号18表示截面积为0.8mm2） 3—主电路的零件（随位置而变化） 4—主电路标识
表8-10 克莱斯勒汽车主要电路标识代号和含义
表8-11 导线规格
4.导线颜色符号
导线部分在电路图中以粗实线画出，每条导线都有导线的颜色和规格。导线中间的连接以及与电气元器件的连接都有插接器表示其连接关系。颜色标记有的以字母表示，有的以汉字表示，对应关系见表8-12。

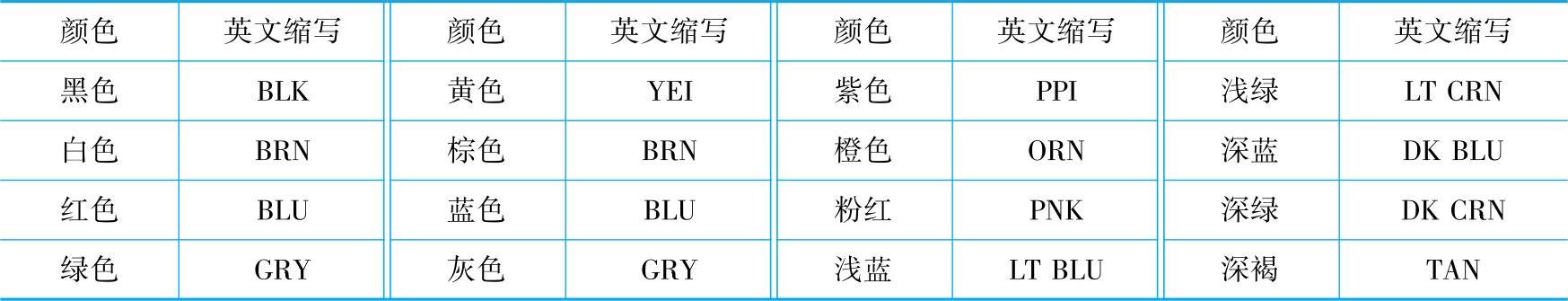

表8-12 导线颜色标记的对应关系
若导线是双色的，则以两种颜色的字母共同标记，前面为导线的主色，后面为导线的辅助色。克莱斯勒公司汽车导线为主色带辅助色条纹，例如，“BLK-WHT”或者“黑/白”，表示黑色带白条纹的导线。
