从零基础到熟练掌握，汽车电路图绘制技巧

1.电路原理图的绘制方法

（1）元器件的表示方法 电路图的一个重要特征是元器件采用国家标准所规定的图形符号来表示。绘图时国家标准中规定的图形符号均可选用。有些元器件没有国家标准对应的图形符号，可根据标准中给出的规则，使用一般符号、基本符号来派生所需要的新符号。对于不常用的符号，应增加文字注释，以便于理解。对于新研制的元器件，在尚无标准的图形符号之前，可采用其简化的外形图来表示，以便于反映该元器件的工作原理。

为了便于对电路进行分析和检查，在电路图中除了用图形符号表示元器件外，还应在图形符号旁标注项目代号，必要时还应在图形符号旁标注元器件的主要技术参数。

（2）图形符号的布置 在电气系统中，有大量的元器件的驱动部分和被驱动部分采用机械连接，如继电器、按钮开关、光耦合器等都属于这一类。其表示方法有3种：集中表示法、半集中表示法和分开表示法，不管采用何种表示方法，所给出的信息量都是相等的，在同一幅图样上可以根据需要使用一种或同时使用几种表示方法。

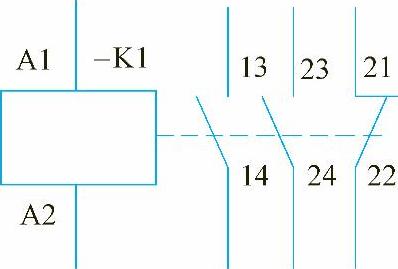

1）集中表示法。集中表示法是把元器件各组成部分的图形符号绘制在一起的方法，如图1-9所示。其特点是易于寻找项目的各个部分，元器件整体印象完整，但仅适用于较为简单的电路。

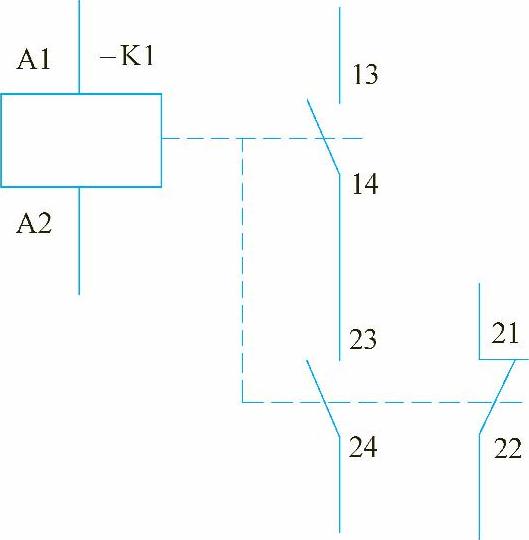

2）半集中表示法。半集中表示法是把一个元器件某些组成部分（不是全部）的图形符号在图上分开布置，它们之间的关系用机械连接线表示的方法，如图1-10所示。机械连接线用虚线表示，可以是直线，也可以折弯、分支和交叉。其特点是可减少电路连接线的往返和交叉，使图面清晰，便于识读。但是，会出现穿越图面的机械连接线，所以适用于一般电路，对于复杂电路，由于穿越图面的机械连接线过多，不采用这种方法。

图1-9 集中表示法示例

图1-10 半集中表示法示例

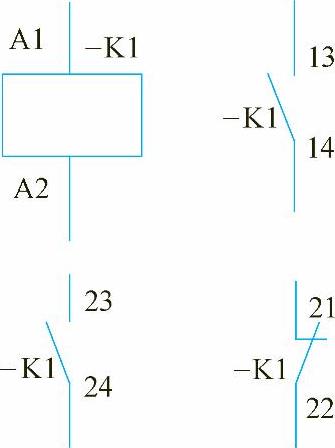

3）分开表示法。分开表示法是把一个元器件的各组成部分的图形符号在图上分开布置，它们之间各部分的关系用项目代号表示的方法，如图1-11所示。显然，分开表示法既减少了电路连接线的往返和交叉，又不会出现穿越图面的机械连接线，所以在实际中得到广泛应用。但是，为了寻找被分开的各部分，需要采用插图或表格等检索手段。

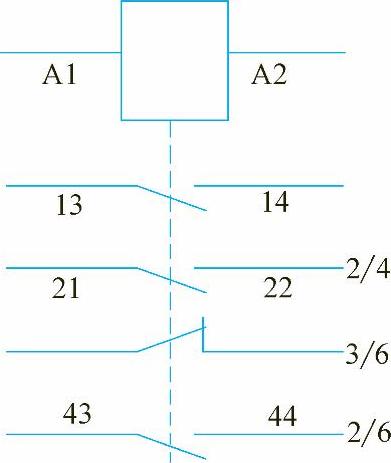

①插图的使用和绘制方法。如图1-12所示，插图就是把分散绘制在图中不同位置的同一项目不同部分的图形符号，集中绘制在一起并给出位置信息。插图可以与该项目的驱动部分的图形符号对齐，也可以集中布置在图的空白处，甚至还可以绘制在另一张图纸上，当然，把插图直接绘制在紧靠驱动部分的图形符号旁，看图是最方便的。

图1-11 分开表示法

图1-12 插图表示法

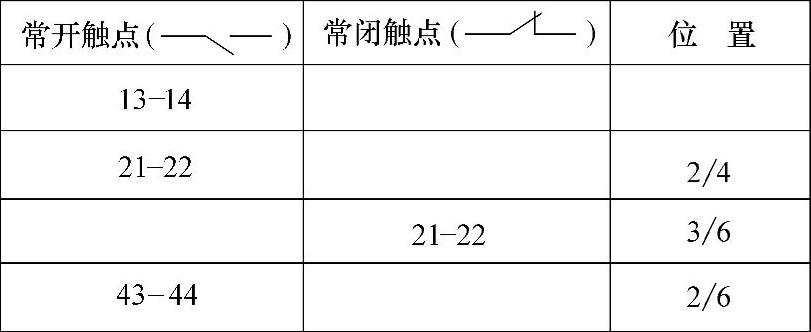

②表格的使用和绘制方法。在图上，把分散绘制在图中不同位置的同一项目不同部分的图形符号，集中在一张表格中，绘制方法如图1-13所示。表格中的名称可以用图形符号来代替，表格应与驱动部分的图形符号对齐。在采用电路编号法表示图中元器件位置的图上，表格中的位置信息就是电路编号。

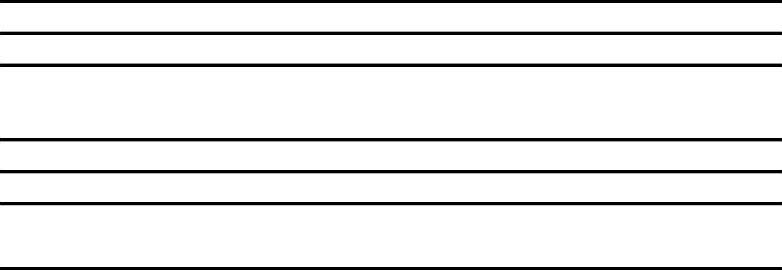

（3）电路与导线的排列 电路的安排要求有清楚、一目了然的图示效果，各个电路的排列必须优先采用从左到右、从上到下的原则，尽可能用直线、无交叉点、不改变方向的标记方式。如果出现许多平行线重叠成堆的情况，可将其编组，通常是把3条线集中为一组，留出距离，再表示下一组线。图1-14所示为多条平行线的分组画法。

图1-13 表格的绘制方法

图1-14 多条平行线的分组画法

（4）分界线与边框 电路的各部分用点画线或边框线限制，以此表明仪器、部件功能或结构上的属性。在汽车电气设备中，用点画线表示仪器和电路中不导电的边框，这种图示可以不与外壳相一致，也不用来表示仪器的地线。

（5）区段识别 区段识别符号标注在电路图的下沿，有助于更方便地寻找电路部件，以往区段识别标记也称为电路，可能的标记方式有3种。

①用连续数字以相同的距离从左到右标注，如：1、2、3、4、5、6、7……

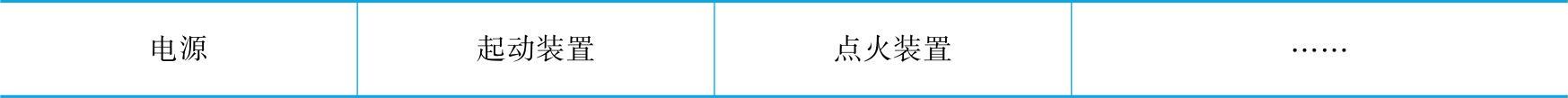

②标明电路区段的内容，如下所示：

③以上两种方法的结合。

汽车电路大多数都在电路图中指明电路区段的内容。

（6）标注 利用字母和数字可对设备、部件或电路图中的线路符号作标注，标注位于线路符号的左边或下边，如果设备的定义明确，标准内所规定的几种设备可不作标注。

2.线路图的绘制原则

①线路图中的元器件、部件、组件和设备等项目，应尽量采用其简化外形（如圆形、正方形、矩形）来表示，为了便于识图，必要时也允许用图形符号表示。

②在线路图中，接线端子应用端子代号表示。

③导线可用连续线或中断线表示。连续线是用连续的实线来表示端子之间实际存在的导线。中断线是用中断的实线来表示端子之间实际存在的导线，并在中断处标明去向。
