汽车电器定位图：轻松找到电器元件安装位置
【摘要】：电器定位图可显示用电器、控制器件、插接器、接线盒、熔丝盒、继电器盒等在车上的具体位置，可以迅速准确地找到各电器元件在车上的安装位置。目前，大多数汽车制造公司均采用了电路原理图结合定位图的表达方式。为便于结合两类图，大多数车型的电路图还附有表格，指出电路原理图上的电器、导线等在哪一张定位图上。
电器定位图可显示用电器、控制器件（包括传感器、电控单元、开关、继电器等）、插接器、接线盒、熔丝盒、继电器盒等在车上的具体位置，可以迅速准确地找到各电器元件在车上的安装位置。一般采用绘制的立体图或实物照片的形式，立体感强，能直观、清晰地反映电器在车上的实际位置，如图1-8所示。
定位图在某些车型中还有进一步的分类，如用电器定位图，控制器件定位图，熔丝盒、继电器盒、接线盒定位图，插接器定位图，搭铁点和铰接点定位图，诊断座定位图等；还有帮助确定熔丝具体安装位置的熔丝盒内部熔丝布局图，以及确定插接器内部导线连接位置的插接器端子接线图。
导线的定位是由导线的两个端点来确定其位置的。由于大多数导线是裹在线束中的，只用线束定位图是不能找到各导线的。需要参照电路原理图中该导线两端插接器的相应端子代码，在定位图中找到相应插接器，参照插接器的端子排列图找到导线相应的端子或接线柱，然后找到该导线。
目前，大多数汽车制造公司均采用了电路原理图结合定位图的表达方式。为便于结合两类图，大多数车型的电路图还附有表格，指出电路原理图上的电器、导线等在哪一张定位图上（如通用等车型）。

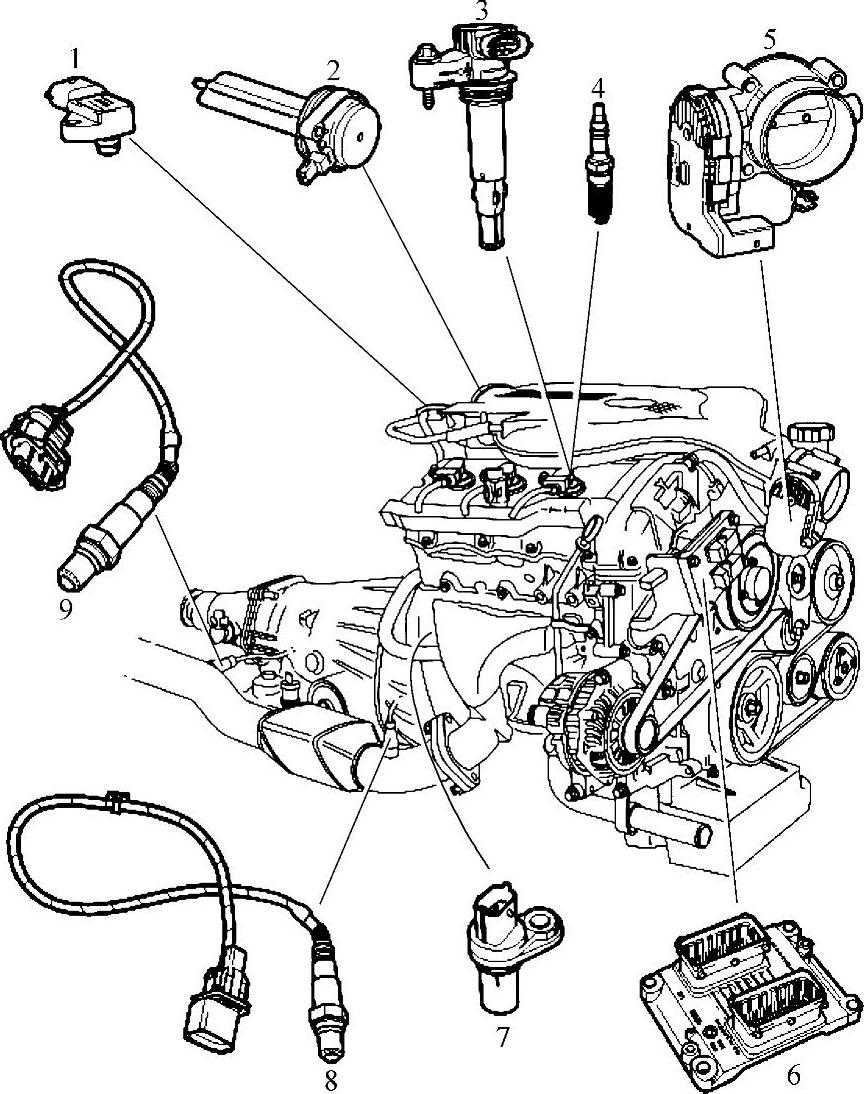

1—大气压力传感器 2—进气歧管管路控制阀 3—点火线圈 4—火花塞 5—节气门体总成 6—发动机控制模块（ECM） 7—曲轴位置（CKP）传感器 8—加热型氧传感器（HO2S），催化前 9—加热型氧传感器（HO2S），催化后
