汽车电路图中的线束图:插接器位置、形状及编号
【摘要】：线束图主要表明电线束与各用电器的连接部位、接线端子的标记、线头、插接器（连接器）的形状及位置等。这种图一般不详细描绘线束内部的电线走向，只将露在线束外面的线头与插接器进行详细编号或用字母标记。由于线束有多条，线束与线束、分支与线束或分支与电器之间都是通过插接器进行连接的，应表示出每个插接器上有几条导线，每条导线位于插接器接线孔的什么位置，插接器的形状是什么样的，否则相邻的几个插接器容易混淆。
在汽车上，为了安装方便和保护导线，将同路的许多导线用棉纱编织物或聚氯乙烯塑料带包扎成束。线束图是根据电气设备在汽车上的实际安装部位绘制的全车电路图。
1.线束图的特点
如图1-7所示，整车电路线束图常用于汽车厂总装线和修理厂的连接、检修与配线。线束图主要表明电线束与各用电器的连接部位、接线端子的标记、线头、插接器（连接器）的形状及位置等。这种图一般不详细描绘线束内部的电线走向，只将露在线束外面的线头与插接器进行详细编号或用字母标记。它是一种突出装配记号的电路表现形式，非常便于安装、配线、检测与维修。如果再将此图各线端都用序号、颜色准确无误地标注出来，并与电路原理图和布线图结合起来使用，则会起到更大的作用且能收到更好的效果。

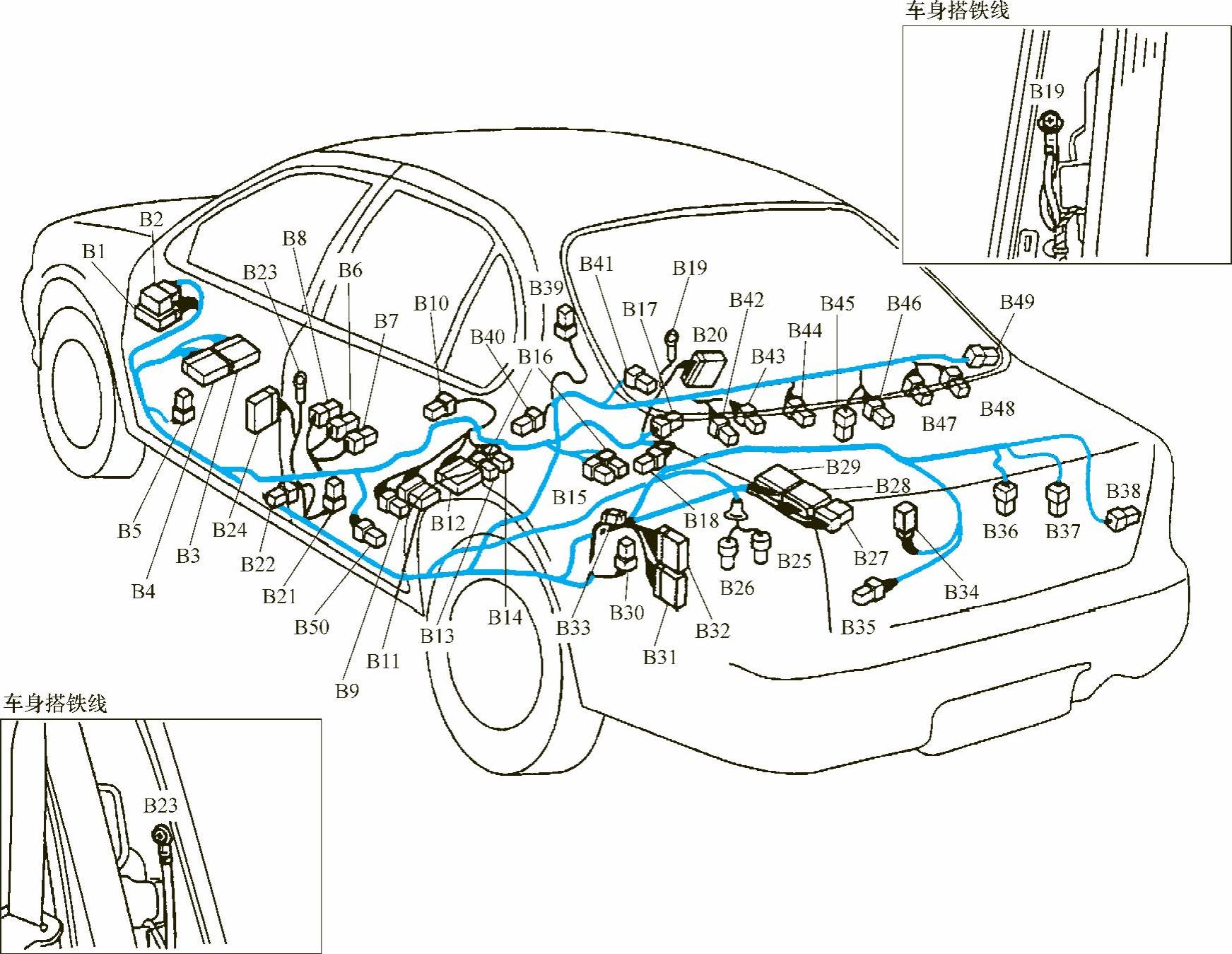

图1-7 汽车线束图
2.线束图的绘制
由于线束安装图主要是以线束的形式出现的，图面的线条较少，各部件之间连接的表达就成为其主要的内容。
1）汽车线束图由多个线束组成，有主线束和分线束。在绘制线束图时应表现出每个线束上有几个分支，每个分支上有多少根线，导线的颜色及条纹是什么。
2）汽车上的电器数量多而复杂，为使连线正确，各个连接点都应标注接线端子的代号，以便于连接。
3）线束的长度包括线束的总长、每个分支的长度和两个线端间隔的长度。
4）插接器。由于线束有多条，线束与线束、分支与线束或分支与电器之间都是通过插接器进行连接的，应表示出每个插接器上有几条导线，每条导线位于插接器接线孔的什么位置，插接器的形状是什么样的，否则相邻的几个插接器容易混淆。
