读懂汽车电路图，电路原理图的识读和分析

2023-08-29 理论教育版权反馈

【摘要】：2）在大多数电路原理图中，电源线在图上方，搭铁线在图下方，电流方向自上而下。电路较少迂回曲折，电路图中电器串联、并联关系十分清楚，电路图易于识读。5）电路原理图中所有开关及用电器均处于不工作的状态，例如点火开关是断开的，发动机不工作，车灯关闭等。①整车电路原理图：为了需要，常常要尽快找到某条电路的始末，以便分析确定有故障的路线。

如图1-6所示，电路原理图可清楚地反映出电气系统各部件的连接关系和电路原理，且具有以下的特点：

图1-4 汽车布线图

1—发电机 2—电压调节器 3—电流表 4—蓄电池 5—发电机 6—起动继电器 7—点火开关 8—点火线圈 9—分电器 10—刮水器开关 11—刮水电动机 12—暖风开关 13—电动机 14—熔丝盒 15—火花塞 16—机油压力表 17—油压传感器 18—冷却液温度表 19—冷却液传感器 20—燃油表 21—燃油传感器 22—喇叭继电器 23—喇叭按钮 24—电喇叭 25—工作灯 26—闪光器 27—转向灯开关 28、31—转向指示灯 29、32—前小灯 30、33—室内灯 34—车灯开关 35—牌照灯 36、37—仪表灯 38—制动灯 39—阅读灯 40—制动开关 41—阅读灯开关 42—变光器 43、44—前照灯 45—远光指示灯 46—防空/雾灯开关 47—防空/雾灯 48—挂车导线插座

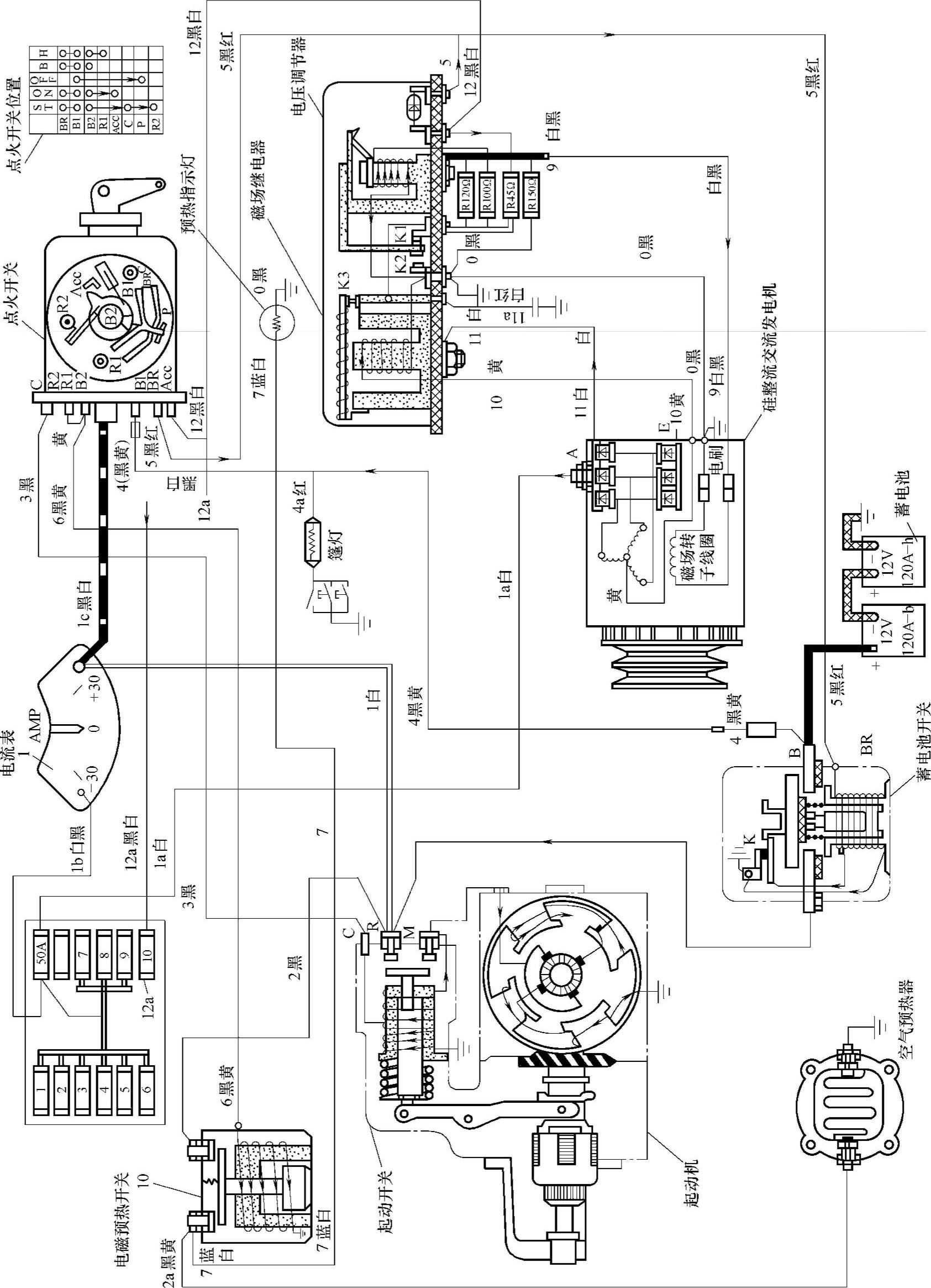

图1-5 日产（NISSAN）柴油货车充电和启动系统连接简图

图1-6 桑塔纳轿车电源、起动、预热、点火、仪表和信号系统电路原理图

a—蓄电池 b—起动机 c—发电机 K2—充电指示灯 J81—进气管预热继电器 N51—进气管加热器的加热电阻 F35—进气管预热器温控开关 N3—循环空气截止阀 F26—自动阻风门温控开关 K—阻风门指示灯 D—点火开关 N—点火线圈 Q—火花塞 K3—油压指示灯 J114—油压检查控制器 F22、F1—油压开关 G5—转速表 F62—换档指示灯真空开关 F68—换档油耗指示器开关 G51—油耗表 N60—油耗表电磁阀 G1—燃油表 G—燃油表传感器 G3—温度表 G2—温度表传感器 J6—稳压器 J120—冷却液不足指示控制器 F66—冷却液不足指示器开关 K5—转向指示灯 J2—闪光器 E2—转向灯开关 M5—左前转向信号灯 M6—左后转向信号灯 M7—右前转向信号灯

1）用电器符号表达各种电器部件。

2）在大多数电路原理图中，电源线在图上方，搭铁线在图下方，电流方向自上而下。电路较少迂回曲折，电路图中电器串联、并联关系十分清楚，电路图易于识读。

3）各电器不再按电器在车上的安装位置布局，而是依据工作原理，在图中合理布局，使各系统处于相对独立的位置，从而易于对各用电设备进行单独的电路分析。

4）各电器旁边通常标注有电器名称及代码（如控制器件、继电器、过载保护器件、用电器、铰接点及搭铁点等）。

5）电路原理图中所有开关及用电器均处于不工作的状态，例如点火开关是断开的，发动机不工作，车灯关闭等。

6）导线一般标注有颜色和规格代码，有的车型还标注有该导线所属电气系统的代码。根据以上标注，易于对照定位图找到该电器或导线在车上的位置。

7）电路原理图有整车电路原理图和局部电路原理图之分。

①整车电路原理图：为了需要，常常要尽快找到某条电路的始末，以便分析确定有故障的路线。在分析故障原因时，不能孤立地仅局限于某一部分，而要将这一部分电路在整车电路中的位置及与相关电路的联系都表达出来。

②局部电路原理图：为了弄清汽车电器的内部结构，各个部件之间相互连接的关系，弄懂某个局部电路的工作原理，常从整车电路图中抽出某个需要研究的局部电路，参照其他详细的资料，必要时根据实地测绘、检查和试验记录，将重点部位进行放大、绘制并加以说明。
