构造防水又称空腔防水，即在外墙板的四周设置线型构造，加滴水槽、挡水台等，放置防寒挡风（雨）条，形成压力平衡空腔，利用垂直或水平减压空腔的作用切断板缝毛细管通路，根据水的重力作用，通过排水管将渗入板缝的雨水排除，以达到防水目的。这是早期预制外墙板板缝防水的做法。

1.防水构造

常用的防水构造分为垂直缝、水平缝和十字缝三种。

（1）垂直缝。两块外墙板安装后，所形成的垂直缝如图8-12所示。在垂直缝内设滴水槽一道或两道。滴水槽内放置软塑料挡风（雨）条，在组合柱混凝土浇筑前，放置油毡聚苯板，用以防水和隔热、保温。塑料条与油毡聚苯板之间形成空腔。设一道滴水槽形成一道空腔的，称为单腔；设两道滴水槽形成两道空腔的，称为双腔。空腔腔壁要涂刷防水胶油，使进入腔内的雨水利用水的重力作用，顺利地沿着滴水槽流入十字缝处的排水管而排出。塑料条外侧的空腔要勾水泥砂浆填实。垂直缝宽度应为3mm。

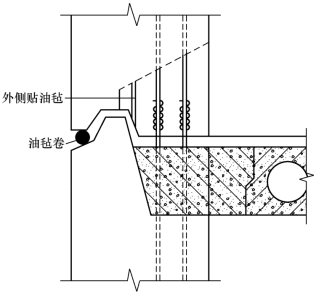

（2）水平缝。上、下外墙板之间所形成的缝隙称为水平缝，缝高为3mm，一般做成企口形式。外墙板的上部设有挡水台和排水坡，下部设有披水，在披水内侧放置油毡卷，外侧勾水泥砂浆，这样，油毡卷以内即形成水平空腔（图8-13）。顺墙面流下的雨水，一部分在风压下进入缝内，由于披水和挡水台的作用，仍顺排水坡和十字缝处的排水管排出。

pagenumber_ebook=294,pagenumber_book=285

图8-12　垂直缝防水构造

pagenumber_ebook=294,pagenumber_book=285

图8-13　水平缝防水构造

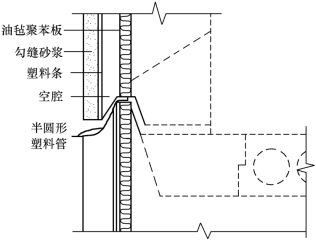

（3）十字缝。十字缝位于垂直缝和水平缝相交处。在十字缝正中设置塑料排水管，使进入垂直缝和水平缝的雨水通过排水管排出，如图8-14所示。

pagenumber_ebook=295,pagenumber_book=286

图8-14　十字缝防水构造

由于防水构造比较复杂，构造防水的质量取决于防水构造的完整度和外墙板的安装质量，应确保其缝隙大小均匀一致。因此，在施工中如有碰坏应及时修理。另外，在安装外墙板时要防止披水高于挡水台，防止企口缝向里错位太大，将水平空腔挤严，水平空腔或垂直空腔内不得堵塞砂浆和混凝土等，以免形成毛细作用而影响防水效果。

2.构造防水施工方法

（1）外墙板进场后必须进行外观检查，确保防水构造的完整。如有局部破损，应对其进行修补。修补方法是：先在破损部位刷一道高分子聚合物乳液，然后用高分子聚合物乳液分层抹实。配合比按质量比为水泥∶砂子∶108胶＝1∶2∶0.2，加适量水拌和。每次抹砂浆不应太厚，否则将会出现下坠而造成裂缝，达不到修补目的。低温施工时可在砂浆中掺入水泥质量为0.6%～0.7%的玻璃纤维和3%的氯化钠，以减少开裂和防止冻结。

（2）吊装前，应将垂直缝中的灰浆清理干净，保持平整光滑，并在滴水槽和空腔侧壁满涂防水胶油一道。

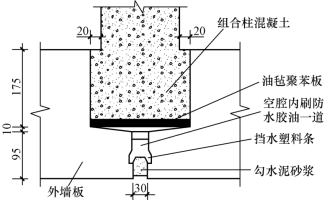

（3）首层外墙板安装前，应按防水构造要求，沿外墙做好现浇混凝土挡水台，即在地下室顶板圈梁中预埋插铁，配纵向钢筋，支模板后浇筑混凝土（图8-15）。待混凝土强度达到5N/mm2以上时，再安装外墙板。

pagenumber_ebook=295,pagenumber_book=286

图8-15　首层现浇混凝土挡水台做法

（4）外墙板安装前，应做好油毡聚苯板的裁制粘贴工作和塑料挡水条的裁制工作。泡沫聚苯板应按设计要求进行裁制，其长度可比层高长50mm；油毡条的裁制长度比楼层高度长100mm，宽度比泡沫聚苯板略宽一些，然后将泡沫聚苯板粘贴在油毡上。

塑料挡水条应选用1.5～2mm厚的软塑料，其宽度比垂直缝宽25mm，可采用“量缝裁条”的办法，或事先裁制不等宽度的塑料挡水条，按缝宽选用。

十字缝采用分层排水方案时，应事先将塑料管裁成图8-16所示的形状，或用24号镀锌薄钢板做成图8-17所示形状的金属簸箕，以备使用。

（5）每层外墙板安装后，应立即插放油毡聚苯板和塑料挡水条，然后再进行现浇混凝土组合柱施工。

插放塑料挡水条前，应将空腔内的杂物清除干净。插放时，可采用直径为13mm的电线管，一端焊上φ4钢筋钩子，钩住塑料挡水条，沿垂直空腔壁自上而下插入，使塑料挡水条下端放在下层排水披上，上端搭在挡水台阶上，搭接要顺槎，以保证流水畅通，其搭接长度不小于150mm。

pagenumber_ebook=296,pagenumber_book=287

图8-16　塑料排水管示意

pagenumber_ebook=296,pagenumber_book=287

图8-17　金属簸箕示意

油毡聚苯板的插放，要保证位置准确，上、下接槎严密，紧贴在空腔后壁上。浇筑和振捣混凝土组合柱时，要注意防止油毡聚苯板位移和破损。

上、下外墙板之间的连接键槽，在灌混凝土时要在外侧用油毡将缝隙堵严，防止混凝土挤入水平空腔内，如图8-18所示。

pagenumber_ebook=296,pagenumber_book=287

图8-18　外墙板键槽防水示意

相邻外墙板挡水台和披水之间的缝隙要用砂浆填空，然后将下层塑料防水条搭放其上，如交接不严，可用油膏密封。在上、下两塑料条之间放置塑料排水管和排水簸箕，外端伸出墙面1～1.5cm，应主要注意其坡度，以保证排水畅通。

（6）外墙板垂直、水平缝的勾缝施工，可采用屋面移动悬挑车或吊篮。

在勾缝前，应将缝隙清理干净，并将校正墙板用的木楔和铁楔从板底拔出，不得遗留或折断在缝内。勾水平缝防水砂浆前，先将油毡条嵌入缝内。防水砂浆的配合比为：水泥∶砂子∶防水粉＝1∶2∶0.02（质量比）。调制时先以干料拌和均匀后，再加水调制，以利防水。

为防止垂直缝砂浆脱落，勾缝时，一定要将砂浆挤进立槽内，但不得用力过猛，防止将塑料挡水条挤进减压空腔里。要严禁砂浆或其他杂物落入空腔里。水平缝外口防水砂浆需分2或3次勾严。板缝外口的防水砂浆要求勾得横平竖直、深浅一致，力求美观。为防止和减少水泥砂浆的开裂，勾缝用的砂浆应掺入水泥质量为0.6%～0.7%的玻璃纤维。低温施工时，为防止冻结，应掺适量氯盐。

（7）为了提高板缝防水效果，宜在勾缝前先进行缠缝，且材料应作防水处理。
