1.钢柱安装

第一节钢柱是安装在柱基临时标高支撑块上的，钢柱安装前应将登高扶梯和挂篮等临时固定好。钢柱起吊后对准中心轴线就位，固定地脚螺栓，校正垂直度。其他各节钢柱都安装在下节钢柱的柱顶（采用对接焊），钢柱两侧装有临时固定用的连接板，上节钢柱对准下节钢柱柱顶中心线后，即用螺栓固定连接板作临时固定。

钢柱起吊有以下两种方法（图7-30）：

（1）双机抬吊法，其特点是用两台起重机悬高起吊，柱根部不能着地摩擦；

（2）单机吊装法，其特点是钢柱根部必须垫以垫木，以回转法起吊，严禁柱根拖地。钢柱就位后，先对钢柱的垂直度、轴线、牛腿面标高进行初校，然后安装临时固定螺栓，再拆除吊索。

pagenumber_ebook=265,pagenumber_book=256

吊柱（旋转法）

pagenumber_ebook=265,pagenumber_book=256

吊柱（滑行法）

pagenumber_ebook=265,pagenumber_book=256

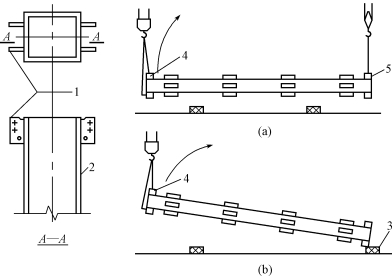

图7-30　钢柱吊装工艺

（a）双机抬吊法；（b）单机吊装法
1—钢柱吊耳（接柱连接板）；2—钢柱；3—垫木；4—上吊点；5—下吊点

2.框架钢梁安装

钢梁在吊装前，应于柱子牛腿处检查标高和柱子间距。主梁吊装前，应在梁上装好扶手杆和扶手绳，待主梁吊装就位后，将扶手绳与钢柱系牢，以保证施工人员的安全。

钢梁采用两点起吊，一般在钢梁上翼缘处开孔，作为吊点。吊点位置取决于钢梁的跨度。为加快吊装进度，对质量较小的次梁和其他小梁，常利用多头吊索一次吊装数根。

水平桁架的安装基本同框架梁，但吊点位置的选择应根据桁架的形状而定，需保证起吊后平直，以便于安装连接。安装连接螺栓时严禁在情况不明的情况下任意扩孔，连接板必须平整。

3.墙板安装

装配式剪力墙板安装在钢柱和楼层框架梁之间，剪力墙板有钢制墙板和钢筋混凝土墙板两种。墙板有以下两种安装方法：

（1）先安装好框架，然后再装墙板。进行墙板安装时，选用索具吊到就位部位附近临时搁置，然后调换索具，在分离器两侧同时下放对称索具绑扎墙板，再起吊安装到位。此法安装效率不高，临时搁置需采取一定的措施（图7-31）。

（2）先将上部框架梁组合，然后再安装。剪力墙板的四周与钢柱和框架梁用螺栓连接再用焊接固定，安装前在地面先将墙板与上部框架梁组合，然后一并安装，定位后再连接其他部位。该方法的组合安装效率高，是个较合理的安装方法（图7-32）。

pagenumber_ebook=266,pagenumber_book=257

图7-31　剪力墙板吊装方法之一

1—墙板；2—吊点；3—吊索

pagenumber_ebook=266,pagenumber_book=257

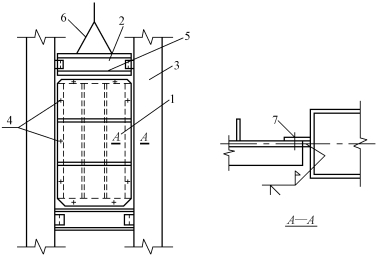

图7-32　剪力墙板吊装方法之二

1—墙板；2—框架梁；3—钢柱；4—安装螺栓；5—框架梁与墙板连接处（在地面先组合成一体）；6—吊索；7—墙板安装时与钢柱连接部位

剪力支撑安装部位与剪力墙板吻合，安装时也应采用剪力墙板的安装方法，尽量组合后再进行安装。

4.钢扶梯安装

钢扶梯一般以平台部分为界限分段制作，构件是空间体，与框架同时进行安装，然后再进行位置和标高的调整。钢扶梯在安装施工中常作为操作人员在楼层之间的工作通道。其安装工艺简便，但定位固定较复杂。
