高层建筑施工：钢结构连接节点的重要性
【摘要】：连接节点是钢结构中极其重要的结构部位，它把梁、柱等构件连接成整体结构系统，使其获得空间刚度和稳定性，并通过它将一切荷载传递给基础。在高层钢结构中，柱子通常是从下到上贯通的。柱-梁刚接节点。当偏心连接时，支撑只与上、下钢梁连接，节点简单。
连接节点是钢结构中极其重要的结构部位，它把梁、柱等构件连接成整体结构系统，使其获得空间刚度和稳定性，并通过它将一切荷载传递给基础。连接节点本身应有足够的强度、延性和可靠性，应能按照设计要求工作，制作和安装应当简单。
连接节点按其传力情况分为铰接、刚接和介于两者之间的半刚接。设计中主要采用前两者，半刚接采用较少。在实际工程中，真正的铰接和刚接是不容易做到的，只能接近铰接或刚接。按连接的构件分，主要有钢柱柱脚与基础的连接、柱-柱连接、柱-梁连接、柱梁-支撑连接、梁-梁连接（梁与梁对接和主梁与次梁连接）、柱梁-支撑连接、梁-混凝土筒连接等。
1.钢柱柱脚与基础的连接
对于不传递弯矩的铰接柱，钢柱柱脚与基础的连接是用轻型地脚螺栓。如果柱子要传递轴力和弯矩给基础，则需有可靠的锚固措施，此时地脚螺栓则需用角钢、槽钢等锚固（图7-18）。
图7-18 钢柱柱脚与基础的连接
2.柱-柱连接
（1）平板临时固定焊接连接。当柱-柱连接为焊接连接时，需预先在柱端焊上安装耳板（图7-19），用作撤去吊钩后的临时固定。耳板用普通钢板做成，厚度应不小于10mm。节点焊缝焊到其1/3厚度时，用火焰把耳板割掉。对于H型钢柱，耳板应焊在翼缘两侧的边缘上，这样既有利于提高临时固定的稳定性，又有利于施焊。
（2）螺栓连接。在高层钢结构中，柱子通常是从下到上贯通的。柱-柱连接即把预制柱段（2～4个楼层高度）在现场垂直地对接起来，可采取螺栓连接（图7-20），也可采用焊接连接。

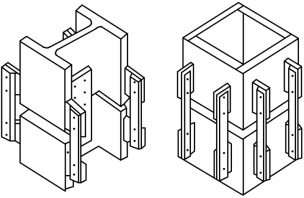

图7-19 柱段用耳板临时固定焊接连接

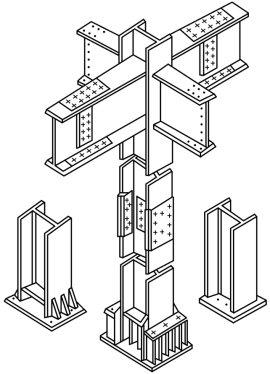

图7-20 采用H型钢柱的全螺栓连接
（3）十字形柱与箱形柱的焊接连接，如图7-21所示。
3.柱-梁连接
（1）柱-梁铰接节点。柱与梁如果设计为铰接，一般只是将梁的腹板与柱子相连，或者将梁置于柱子的牛腿上（图7-22）。这些连接只能传递剪力，不能传递弯矩。
（2）柱-梁刚接节点。柱与梁如果设计为刚接，按刚节点的要求，节点受力后产生转动，但要求节点各杆件之间的夹角保持不变。实际上受力后刚节点必然有剪切变形，因此，各杆件之间的夹角就不可能保持不变。为了减少刚节点的剪切变形，一般都尽可能加大连接部分的截面尺寸。
图7-23所示为柱-梁刚接方式。其中图7-23（a）所示的连接，是把梁同预先焊在柱上的梁头对接，梁头的翼缘和腹板在工厂预先焊在柱上；图7-23（b）所示的连接，是通过焊在梁端部的对接板将梁上的弯矩传给柱子，对接板利用高强度螺栓与柱子连接；图7-23（c）所示是焊接连接，安装时，先用螺栓将梁与焊在柱上的连接板连接，然后再施焊，将梁的上、下翼缘全焊到柱上，这种连接通常只用于厚壁型钢柱。
图7-21 十字形柱与箱形柱的焊接连接

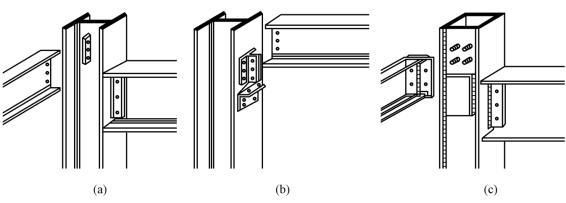

图7-22 柱-梁铰接节点
（a）用焊在柱上的扁钢作连接板；（b）用一对垂直角钢及角钢支座连接；（c）用焊在梁上的对接板连接
图7-23 柱-梁刚接节点
（a）梁头螺栓连接；（b）连接板螺栓连接；（c）连接板焊接
4.梁-梁连接
（1）主梁与主梁对接。图7-24所示为主梁与主梁对接的三种节点形式。

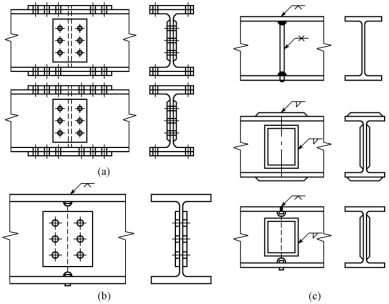

图7-24 主梁与主梁对接的节点形式
（a）全螺栓连接；（b）螺栓-焊接混合连接；（c）全焊接连接
（2）主梁与次梁对接。图7-25所示为主梁与次梁对接的节点形式。图7-26所示为主梁与次梁连接的立体视图，其中图7-26（a）、（b）所示连接只传递剪力，图7-26（c）、（d）所示连接不仅传递剪力，还同时传递弯矩。
图7-25 主梁与次梁对接的节点形式
（a）借助角钢连接件；（b）、（c）、（e）直接与肋板连接，不用连接板；（d）、（f）直接与肋板连接，用连接板；（g）与次梁梁头连接
图7-26 主梁与次梁对接的立体视图
（a）、（b）只传递剪力；（c）、（d）同时传递剪力和弯矩
5.柱梁-支撑连接
（1）偏心连接。当偏心连接时，支撑只与上、下钢梁连接，节点简单（图7-27）。
（2）中心连接。当中心连接（即支撑轴线与柱梁轴线交点相交汇）时，则需在工厂把钢柱、梁头和支撑连接件预先组拼并焊接好，拼装中应严格控制精度，如图7-28所示。在受力中支撑不承受弯矩，只承受轴力，因此，现场拼装多采用螺栓连接而较少采用焊接。这样做，有利于结构几何尺寸的调整，施工也较方便。

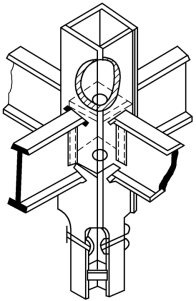

图7-27 人字形偏心支撑（H型钢）连接

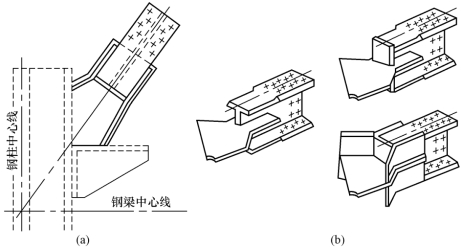

图7-28 中心支撑拼装及支撑连接件
（a）中心支撑拼装；（b）支撑连接件
6.梁-混凝土筒连接
梁-混凝土筒连接，通常为铰接。预埋钢板可借助栓钉、弯钩钢筋、钢筋环、角钢等，埋设锚固于混凝土筒壁之中，钢板应与筒壁表面齐平，如图7-29所示。常采用的栓钉锚固件可用作受弯受剪连接件。

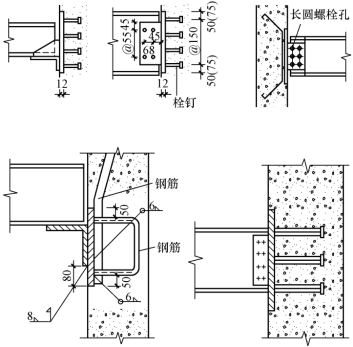

图7-29 几种预埋钢板的锚固方法
值得注意的是，在筒壁混凝土浇筑过程中，预埋钢板在三个方向上都会产生位移，误差较大。因此，除了在设计上充分考虑施工因素外，施工时应在模板技术、混凝土浇捣技术方面高度重视。
