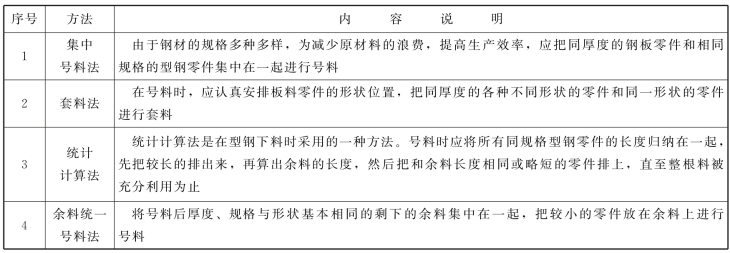

【摘要】：对于较复杂、带有角度的结构零件，不能直接在板料型钢上号料时，可用覆盖过样的方法制出样板，利用样板进行画线号料，如图7-8所示。号料的一般工作内容包括：检查核对材料；在材料上画出切割、铣、刨、弯曲、钻孔等加工位置；打冲孔；标注出零件的编号。为了合理使用和节约原材料，应最大限度地提高原材料的利用率，一般常用的号料方法有集中号料法、套料法、统计计算法和余料统一号料法等，见表7-2。表7-2常用的号料方法

1.放样

放样是整个钢结构制作工艺中的第一道工序，也是至关重要的一道工序，所有的工件尺寸和形状都必须先放样然后进行加工，最后把各个零件装配成一个整体构件。只有放样尺寸精确，才能避免以后各道加工工序的累积误差，从而保证整个工程的质量。

（1）放样从熟悉图纸开始，首先要仔细看清技术要求，并逐个核对图纸之间的尺寸和相互关系，有疑问时应联系有关技术部门予以解决。

（2）放样作业人员应熟悉整个钢结构加工工艺，了解工艺流程及加工过程，以及加工过程中需要的机械设备性能及规格。

（3）放样台应平整，其四周应作出互相成90°的直线，再在其中间作出一根平行线及垂直线，以供校对样板之用。

（4）放样时以1∶1的比例在样板台上弹出大样。当大样尺寸过大时，可分段弹出。对一些三角形的构件，如果只对其节点有要求，则可以缩小比例弹出样子，但应注意其精度。

（5）放样所画的实笔线条的粗细不得超过0.5mm，粉线在弹线时的粗细不得超过1mm。

（6）用作计量长度依据的钢盘尺，特别注意应使用经授权的计量单位计量，且附有偏差卡片，使用时按偏差卡片的记录数值校对其误差数。钢结构的制作、安装、验收及土建施工用的量具，必须用同一标准进行鉴定，应有相同的精度等级。

（7）放样时，铣、刨的工件要考虑加工余量，加工边一般要留的加工余量为5mm。

（8）倾斜杆件互相连接的地方，应根据施工详图及展开图进行节点放样，并且需要放构件大样，如果没有倾斜杆件的连接，则可以不放大样，直接做样板。

（9）实样完成后应做一次检查，主要检查其中心距、跨度、宽度及高度等尺寸，如果发现差错应及时进行改正。对于复杂的构件，其线条很多而不能都画在样台上时，可用孔的中心线代替。

2.样板、样杆

样板一般采用厚度为0.3～0.5mm的薄钢板或薄塑料板制成，样杆一般用钢皮或扁铁制作，当长度较短时可用木尺杆。

样板、样杆上应注明加工符号、图号、零件号、数量及加工边、坡口部位、弯折线和弯折方向、孔径和滚圆半径等。

样板一般分为：号孔样板，是专用于号孔的样板；覆盖样板，按照放样图上或实物图形，用覆盖方法所放出的实样，用于连接构件；卡形样板，分为内卡形样板和外卡形样板，是用于揻曲或检查构件弯曲形状的样板；弧形样板，用于检查各种圆弧及圆的曲率的样板；揻成型样板，用于揻曲或检查弯曲件平面形状的样板；平面样板，用于在板料及型钢平面进行线下料的样板；号料样板，供号料或号料同时号孔的样板。

对不需要展开的平面形零件的号料样板有如下两种制作方法：

（1）画样法：即按零件图的尺寸直接在样板料上做出样板。

（2）过样法：这种方法又叫作移出法，分为不覆盖过样和覆盖过样两种方法。

1）不覆盖过样法是通过作垂线或平行线，将实样图中的零件形状过到样板料上；

2）覆盖过样法是把样板料覆盖在实样图上，再根据事前作出的延长线，画出样板。

为了保存实样图，一般采用覆盖过样法，而当不需要保存实样图时，可采用画样法制作样板。对单一的产品零件，可以直接在所需厚度的平板材料（或型材）上进行画线下料，不必在放样台上画出放样图和另行制出样板。对于较复杂、带有角度的结构零件，不能直接在板料型钢上号料时，可用覆盖过样的方法制出样板，利用样板进行画线号料，如图7-8所示。

覆盖过样法的步骤如下：

①按施工设计图样的结构连接尺寸画出实样。

②以实样上的型钢件和板材件的重心线或中心线为基准并适当延长，如图7-8（a）所示。

③把所用样板材料覆盖在实样上面，用直尺或粉线以实样的延长线在样板面上画出重心线或中心线。

④再以样板上的重心线或中心线为准画出连接构件所需的尺寸，最后将样板的多余部分剪掉，做成过样样板，如图7-8（b）所示。
