【摘要】：装配式大板剪力墙结构，是我国发展较早的一种工业化建筑体系，这种结构体系的特点是：除基础工程外，结构的内、外墙和楼板全部采用整间大型板材进行预制装配，楼梯、阳台和通风道等，也都采用预制装配。图6-13装配式大板建筑示意大板结构的构件包括内墙板、外墙板、楼板、楼梯、隔断墙等。

装配式大板剪力墙结构，是我国发展较早的一种工业化建筑体系，这种结构体系的特点是：除基础工程外，结构的内、外墙和楼板全部采用整间大型板材进行预制装配（6-13），楼梯、阳台和通风道等，也都采用预制装配。构配件全部由加工厂生产供应，或有一部分在施工现场预制，在施工现场进行吊装组合成建筑。

pagenumber_ebook=233,pagenumber_book=224

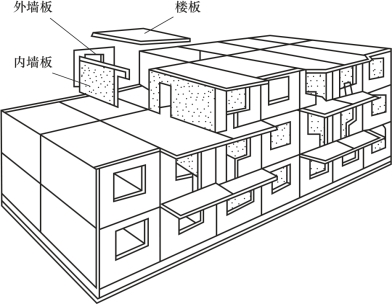

图6-13　装配式大板建筑示意

大板结构的构件包括内墙板、外墙板、楼板、楼梯、隔断墙等。

1.内墙板

内墙板包括内横墙和内纵墙，是建筑物的主要承重构件，均为整间大型墙板，厚度均为180mm，采用普通钢筋混凝土，其强度等级为C20。

2.外墙板

高层装配式大板建筑的外墙板为承重构件，其既能满足隔热、保温、防止雨水渗透等围护功能的要求，又可起到立面装饰的作用，因此构件比较复杂，一般采用由结构层、保温隔热层和面层组合而成的复合外墙板。

3.楼板

大楼板常为整间大型实心板材，厚度为110mm。根据平面组合，其支承方式与配筋可分为双向预应力板、单向预应力板、单向非预应力板和带悬挑阳台的非预应力板。

4.楼梯

楼梯分为楼梯段和休息平台板两大部分。休息平台板与墙板之间必须有可靠的连接，平台的横梁预留搁置长度不宜小于100mm。常用的做法是在墙上预留洞槽或挑出牛腿，以支撑楼梯平台。

5.隔断墙

隔断墙主要用于分室的墙体，如壁橱隔断、厕所和厨房间隔断等，采用的材料一般有加气混凝土条板、石膏板以及厚度较小的（60mm）的普通混凝土板等。
