高层升板设备及构造特性
【摘要】：高层升板施工的关键设备是升板机，主要分电动和液压两大类。一般以1台3kW电动机为动力，带动2台升板机，安全荷载约为300kN，单机负荷为150kN，提升速度约为1.9m/h。电动升板机构造较简单，使用管理方便，造价较低。液压升板机一般由液压系统、电控系统、提升工作机构和自升式机架组成。
升板法施工前，应正确选择升板设备。高层升板施工的关键设备是升板机，主要分电动和液压两大类。
1.电动升板机
电动升板机是国内应用最多的升板机（图6-2）。一般以1台3kW电动机为动力，带动2台升板机，安全荷载约为300kN，单机负荷为150kN，提升速度约为1.9m/h。电动升板机构造较简单，使用管理方便，造价较低。
图6-2 电动升板机构造
1—螺杆固定架；2—螺杆；3—承重销；4—电动螺杆千斤顶；5—提升机组底盘；6—导向轮；7—柱子；8—提升架；9—吊杆；10—提升架支撑；11—楼板
电动升板机的工作原理为：当提升楼板时，升板机悬挂在上面一个承重销上。电动机驱动，通过链轮、蜗轮、蜗杆传动机构，使螺杆上升，从而带动吊杆和楼板上升，当楼板升过下面的销孔后，插上承重销，将楼板搁置其上，并将提升架下端的四个支撑放下顶住楼板。将悬挂升板机的承重销取下，再开动电动机反转，使螺母反转，此时螺杆被楼板顶住不能下降，只能迫使升板机沿螺杆上升，待机组升到螺杆顶部，超过上一个停歇孔时，停止电动机，装入承重销，将升板机挂上，如此反复，使楼板与升板机不断交替上升（图6-3）。
2.液压升板机
液压升板机具有较大的提升能力，目前，我国的液压升板机单机提升能力已达500～750kN，但设备一次投资大，对加工精度和使用保养管理要求高。液压升板机一般由液压系统、电控系统、提升工作机构和自升式机架组成（图6-4）。
图6-3 提升原理
（a）楼板提升；（b）提升机组自升

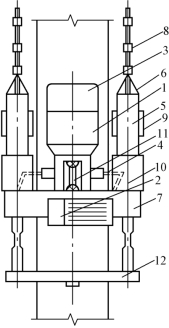

图6-4 液压升板机构造
1—油箱；2—油泵；3—配油体；4—随动阀；5—油缸；6—上棘爪；7—下棘爪；8—竹节杠；9—液压锁；10—机架；11—停机销；12—自升式机架
