【摘要】：当施工场地窄小，无法在建筑物之外的轴线上安置仪器施测时，多使用内控法。依据仪器的不同，内控法又可分为吊线坠法、激光铅垂仪法、天顶垂准测量及天底垂准测量四种投测方法。图5-3内控法布置控制点设置；垂向预留孔设置 1—中心靶；2—滑模平台；3—通光管；4—防护棚；5—激光铅垂仪；6—操作间天顶垂准测量。天顶垂准测量也称为仰视法竖向测量，是采用挂垂球、经纬仪投影和激光铅垂仪法来传递坐标的方法。

当施工场地窄小，无法在建筑物之外的轴线上安置仪器施测时，多使用内控法。依据仪器的不同，内控法又可分为吊线坠法、激光铅垂仪法、天顶垂准测量及天底垂准测量四种投测方法。

（1）吊线坠法。吊线坠法是使用较重的特制线坠悬吊，以首层靠近建筑物轮廓的轴线交点为准，直接向各施工层悬吊引测轴线。吊线坠法竖向测量一般用于高度为50～100m的高层建筑施工中。在使用吊线坠法向上引测轴线时，要特别注意线坠的几何形体要规整，悬吊时上端要固定牢固，线中间没有障碍，尤其是没有侧向抗力；在逐层引测中，要用更大的线坠每隔3～5层，由下面直接向上放一次通线，以作校测。在用吊线坠法施测时，若用铅直的塑料管套着线坠线，并采用专用观测设备，则精度更高。

（2）激光铅垂仪法。激光铅垂仪是一种铅垂定位专用仪器，适用于高层建筑的铅垂定位测量。该仪器可以从两个方向（向上或向下）发射铅垂激光束，用它作为铅垂基准线，精度比较高，仪器操作也比较简单。

此方法必须在首层面层上做好平面控制，并选择四个较合适的位置作控制点（图5-3）或用中心“十”字控制。在浇筑上升的各层楼面时，必须在相应的位置预留200mm×200mm与首层层面控制点相对应的小方孔，以保证激光束垂直向上穿过预留孔。在首层控制点上架设激光铅垂仪，安置仪器对中整平后启动电源，使激光铅垂仪发射出可见的红色光束，投射到上层预留孔的接收靶上，查看红色光斑点离靶心距离最小之点，此点即第二层上的一个控制点。其余的控制点可用同样的方法向上传递。

pagenumber_ebook=179,pagenumber_book=170

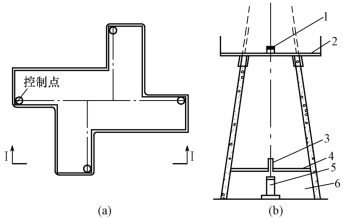

图5-3　内控法布置

（a）控制点设置；（b）垂向预留孔设置
1—中心靶；2—滑模平台；3—通光管；4—防护棚；5—激光铅垂仪；6—操作间

（3）天顶垂准测量。天顶垂准测量也称为仰视法竖向测量，是采用挂垂球、经纬仪投影和激光铅垂仪法来传递坐标的方法。但这种测量方法受施工场地及周围环境的制约，当视线受阻、超过一定高度或自然条件不佳时，施测就无法进行。

天顶垂准测量的基本原理是应用经纬仪望远镜进行观测，当望远镜指向天顶时，旋转仪器，利用视准轴线在天顶目标上与仪器的空间中画出一个倒锥形轨迹，然后调动望远镜微动手轮，逐步归化，往复多次，直至锥形轨迹的半径达到最小，近似铅垂。天顶目标分划上的成像，经望远镜棱镜通过90°折射进行观测。其施测程序及操作方法如下：

1）先标定下标志和中心坐标点位，在地面设置测站，将仪器置中、调平，装上弯管棱镜，在测站天顶上方设置目标分划板，位置大致与仪器铅垂或设置在已标出的位置上。

2）将望远镜指向天顶，固定之后调焦，使目标分划板呈现清晰，置望远镜十字丝与目标分划板上的参考坐标X、Y轴相互平行，分别置横丝和纵丝读取x和y的格值GJ和CJ或置横丝与目标分划板Y轴重合，读取x格值GJ。

3）转动仪器照准架180°，重复上述程序，分别读取x格值G′J和y格值C′J，然后调动望远镜微动手轮，将横丝与格值重合，将仪器照准架旋转90°，置横丝与目标分划板X轴平行，读取y格值C′J，略调微动手轮，使横丝与格值重合。所测得 pagenumber_ebook=180,pagenumber_book=171 的读数为一个测回，记入手簿作为原始依据。在数据处理及精度评定时应按下列公式进行计算：

pagenumber_ebook=180,pagenumber_book=171

式中　v——改正数；

　　　N——测站数；

　　　n——测回数；

　　　m——垂准点位中误差；

　　　r——垂准测量相对精度；

　　　ρ″——206265″。

（4）天底垂准测量。天底垂准测量也称为俯视法竖向测量，其基本原理是利用DJ6-C6光学垂准经纬仪上的望远镜，旋转进行光学对中，取其平均值而定出瞬时垂准线。也就是使仪器从一个点向另一个高度面上作垂直投影，再利用地面上的测微分划板测量垂准线和测点之间的偏移量，从而完成垂准测量，如图5-4所示。其施测程序及操作方法如下：

1）依据工程的外形特点及现场情况，拟订测量方案，并做好观测前的准备工作，定出建筑物底层控制点的位置，以及在相应各楼层留设俯视孔，一般孔径为150mm，各层俯视孔的偏差≤8mm。
