高层建筑施工中的外控法
【摘要】：图5-1用经纬仪投测中心轴线外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩进行轴线的竖向投测。当施工场地比较宽阔时多使用外控法。高层建筑的基础工程完工后，将经纬仪安置在轴线控制桩A1、、B1和上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图5-1所示的a1、、b1和，以供下一步施工及向上投测之用。

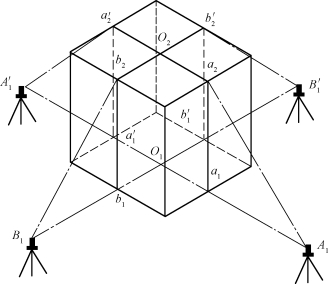

图5-1 用经纬仪投测中心轴线
外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩进行轴线的竖向投测。当施工场地比较宽阔时多使用外控法。
（1）在建筑物底部投测中心轴线位置。高层建筑的基础工程完工后，将经纬仪安置在轴线控制桩A1、
、B1和
上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图5-1所示的a1、
、b1和
，以供下一步施工及向上投测之用。
（2）向上投测中心线。随着建筑物不断升高，要逐层将轴线向上传递，如图5-1所示。将经纬仪安置在中心轴线控制桩A1、
、B1和
上，严格整平仪器，用望远镜瞄准建筑物底部已标出轴线的a1、
、b1和
点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图5-1所示的a2、
、b2和
点。
（3）增设轴线引桩。当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。
其具体做法是：将经纬仪安置在已经投测上去的较高层（如第10层）楼面轴线a10、
上，如图5-2所示，瞄准地面上原有的轴线控制桩A1和
点，用盘左、盘右分中投点法，将轴线延长到远处的A2和
点，并用标志固定其位置，A2、
即新投测的A1
轴控制桩。对更高各层的中心轴线，可将经纬仪安置在新的引桩上，按上述方法继续进行投测。

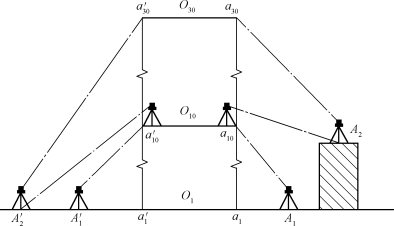

图5-2 经纬仪引桩投测
