外用施工电梯又称建筑施工电梯或施工升降机，是一种安装于建筑物外部，在施工期间用于运送施工人员及建筑器材的垂直提升机械，也是高层建筑施工中垂直运输使用最多的一种机械。其已被公认为高层建筑施工中不可缺少的关键设备之一。

（一）外用施工电梯的类型

国产外用施工电梯一般可分为齿轮齿条驱动式、钢丝绳轮驱动式两类，如图4-16所示。

pagenumber_ebook=162,pagenumber_book=153

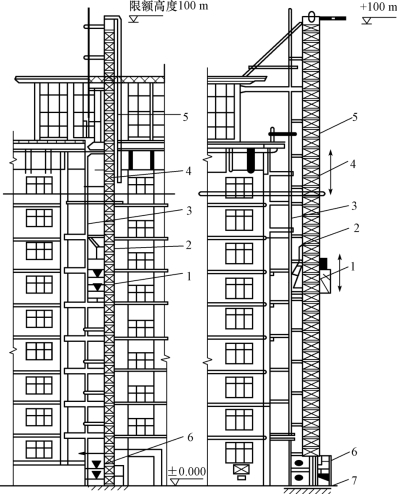

图4-16　外用施工电梯

1—吊笼；2—小吊杆；3—架设安装杆；4—平衡箱；5—导轨架；6—底笼；7—混凝土基础

1.齿轮齿条驱动式外用施工电梯

齿轮齿条驱动式外用施工电梯是利用安装在吊笼框架上的齿轮与安装在塔架立杆上的齿条相啮合，当电动机经过变速机构带动齿轮转动时，吊笼即沿塔架升降。

齿轮齿条驱动式外用施工电梯按吊笼数量可分为单吊笼式和双吊笼式两类。每个吊笼可配用平衡重，也可不配平衡重。同不配用平衡重的相比，配用平衡重的吊笼在电机功率不变的情况下承载能力可稍有提高。按承载能力，外用施工电梯可分为两种，一种载重量为1000kg或乘员11～12人，另一种载重量为2000kg或载乘员24名。国产外用施工电梯大多属于前者。

2.钢丝绳轮驱动式外用施工电梯

钢丝绳轮驱动式外用施工电梯利用卷扬机、滑轮组，通过钢丝绳悬吊吊笼升降。此类外用施工电梯是由我国的一些科研单位和生产厂家合作研制的。

钢丝绳轮驱动式外用施工电梯又称施工升降机。有的人货两用，可载货1000kg或乘员8～10人；有的只用于运货，载重也可达到1000kg。

（二）外用施工电梯的选择

（1）高层建筑外用施工电梯的机型选择，应根据建筑体型、建筑面积、运输总量、工期要求以及施工电梯的造价与供货条件等确定。

（2）现场施工经验表明，20层以下的高层建筑，宜采用钢丝绳轮驱动式外用施工电梯，25～30层以上的高层建筑选用齿轮齿条驱动式外用施工电梯。

（3）一台外用施工电梯的服务楼层面积为600m2，可按此数据为高层建筑工地配备外用施工电梯。为缓解高峰时运载能力不足的矛盾，应尽可能选用双吊厢式施工电梯。

（三）外用施工电梯的使用

1.施工升降机的安装

（1）安装作业人员应按施工安全技术交底内容进行作业。

（2）安装单位的专业技术人员、专职安全生产管理人员应进行现场监督。

（3）施工升降机的安装作业范围应设置警戒线及明显的警示标志。非作业人员不得进入警戒范围。任何人不得在悬吊物下方行走或停留。

（4）进入现场的安装作业人员应佩戴安全防护用品，高处作业人员应系安全带，穿防滑鞋。作业人员严禁酒后作业。

（5）安装作业中应统一指挥，明确分工。进行危险部位安装时应采取可靠的防护措施。当指挥信号传递困难时，应使用对讲机等通信工具进行指挥。

（6）当遇大雨、大雪、大雾或风速大于13m/s等恶劣天气时，应停止安装作业。

（7）电气设备安装应按施工升降机使用说明书的规定进行，安装用电应符合现行行业标准《施工现场临时用电安全技术规范》（JGJ46—2005）的规定。

（8）施工升降机的金属结构和电气设备金属外壳均应接地，接地电阻不应大于4Ω。

（9）安装时应确保施工升降机的运行通道内无障碍物。

（10）安装作业时必须将按钮盒或操作盒移至吊笼顶部操作。当导轨架或附墙架上有人员作业时，严禁开动施工升降机。

（11）传递工具或器材不得采用投掷的方式。

（12）在吊笼顶部作业前应确保吊笼顶部护栏齐全完好。

（13）吊笼顶上所有的零件和工具应放置平稳，不得超出安全护栏。

（14）在安装作业过程中，安装作业人员和工具等总荷载不得超过施工升降机的额定安装载重量。

（15）当安装吊杆上有悬挂物时，严禁开动施工升降机。严禁超载使用安装吊杆。

（16）层站应为独立受力体系，不得搭设在施工升降机附墙架的立杆上。

（17）当需安装导轨架加厚标准节时，应确保普通标准节和加厚标准节的安装部位正确，不得用普通标准节替代加厚标准节。

（18）安装导轨架时，应对施工升降机导轨架的垂直度进行测量校准。施工升降机导轨架安装垂直度偏差应符合使用说明书和表4-8的规定。

表4-8　安装垂直度偏差

pagenumber_ebook=164,pagenumber_book=155

（19）接高导轨架标准节时，应按使用说明书的规定进行附墙连接。

（20）每次加节完毕后，应对施工升降机导轨架的垂直度进行校正，且应按规定及时重新设置行程限位和极限限位，经验收合格后方能运行。

（21）连接件和连接件之间的防松防脱件应符合使用说明书的规定，不得用其他物件代替。对有预紧力要求的连接螺栓，应使用扭力扳手或专用工具，按规定的拧紧次序将螺栓准确地紧固到规定的扭矩值。安装标准节连接螺栓时，宜螺杆在下，螺母在上。

（22）施工升降机最外侧边缘与外面架空输电线路的边线之间，应保持安全操作距离。最小安全操作距离应符合表4-9的规定。

表4-9　最小安全操作距离

pagenumber_ebook=164,pagenumber_book=155

（23）当发生故障或危及安全时，应立刻停止安装作业，采取必要的安全防护措施，应设置警示标志并报告技术负责人。在故障或危险情况未排除之前，不得继续安装作业。

（24）当遇意外情况不能继续安装作业时，应使已安装的部件达到稳定状态并固定牢靠，经确认合格后方能停止作业。作业人员下班离岗时，应采取必要的防护措施，并应设置明显的警示标志。

（25）安装完毕后应拆除为施工升降机安装作业而设置的所有临时设施，清理施工场地上作业时所用的索具、工具、辅助用具、各种零配件和杂物等。

（26）钢丝绳式施工升降机的安装还应符合下列规定：

1）卷扬机应安装在平整、坚实的地点，且应符合使用说明书的要求；

2）卷扬机、曳引机应按使用说明书的要求固定牢靠；

3）应按规定配备防坠安全装置；

4）卷扬机卷筒、滑轮、曳引轮等应有防脱绳装置；

5）每天使用前应检查卷扬机制动器，动作应正常；

6）卷扬机卷筒与导向滑轮中心线应垂直对正，钢丝绳出绳偏角大于2°时应设置排绳器；

7）卷扬机的传动部位应安装牢固的防护罩；卷扬机卷筒的旋转方向应与操纵开关上指示的方向一致。卷扬机钢丝绳在地面上运行区域内应有相应的安全保护措施。

2.施工升降机的使用

（1）不得使用有故障的施工升降机。

（2）严禁施工升降机使用超过有效标定期的防坠安全器。

（3）施工升降机额定载重量、额定乘员数标牌应置于吊笼的醒目位置。严禁在超过额定载重量或额定乘员数的情况下使用施工升降机。

（4）当电源电压值与施工升降机额定电压值的偏差超过±5%，或供电总功率小于施工升降机的规定值时，不得使用施工升降机。

（5）应在施工升降机作业范围内设置明显的安全警示标志，应在集中作业区做好安全防护。

（6）当建筑物超过2层时，施工升降机地面通道上方应搭设防护棚。当建筑物高度超过24m时，应设置双层防护棚。

（7）使用单位应根据不同的施工阶段、周围环境、季节和气候，对施工升降机采取相应的安全防护措施。

（8）使用单位应在现场设置相应的设备管理机构或配备专职的设备管理人员，并指定专职设备管理人员、专职安全生产管理人员进行监督检查。

（9）当遇大雨、大雪、大雾、施工升降机顶部风速大于20m/s或导轨架、电缆表面结有冰层时，不得使用施工升降机。

（10）严禁将行程限位开关作为停止运行的控制开关。

（11）使用期间，使用单位应按使用说明书的要求定期对施工升降机进行保养。

（12）在施工升降机基础周边水平距离5m以内，不得开挖井沟，不得堆放易燃易爆物品及其他杂物。

（13）施工升降机运行通道内不得有障碍物。不得利用施工升降机的导轨架、横竖支撑、层站等牵拉或悬挂脚手架、施工管道、绳缆标语、旗帜等。

（14）施工升降机安装在建筑物内部井道中时，应在运行通道四周搭设封闭屏障。

（15）安装在阴暗处或夜班作业的施工升降机，应在全行程装设明亮的楼层编号标志灯。夜间施工时作业区应有足够的照明，照明应满足现行行业标准《施工现场临时用电安全技术规范》（JGJ46－2005）的要求。

（16）施工升降机不得使用脱皮、裸露的电线、电缆。

（17）施工升降机吊笼底板应保持干燥整洁。各层站通道区域不得有物品长期堆放。

（18）施工升降机司机严禁酒后作业。工作时间内司机不应与其他人员闲谈，不应有妨碍施工升降机运行的行为。

（19）施工升降机司机应遵守安全操作规程和安全管理制度。

（20）实行多班作业的施工升降机时，应执行交接班制度。交班司机应按《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215—2010）的附录D填写交接班记录表。接班司机应进行班前检查，确认无误后，方能开机作业。

（21）施工升降机每天第一次使用前，司机应将吊笼升离地面1～2m，停车检查制动器的可靠性。当发现问题时，应经修复合格后方能运行。

（22）施工升降机每3个月应进行1次1.25倍额定重量的超载试验，确保制动器性能安全可靠。

（23）工作时间内司机不得擅自离开施工升降机。当有特殊情况需离开时，应将施工升降机停到最底层，关闭电源并锁好吊笼门。

（24）操作手动开关的施工升降机时，不得利用机电联锁开动或停止施工升降机。

（25）层门门闩宜设置在靠施工升降机一侧，且层门应处于常闭状态。未经施工升降机司机许可，不得启闭层门。

（26）施工升降机专用开关箱应设置在导轨架附近便于操作的位置，配电容量应满足施工升降机直接启动的要求。

（27）在施工升降机使用过程中，运载物料的尺寸不应超过吊笼的界限。

（28）散状物料运载时应装入容器、进行捆绑或使用织物袋包装，堆放时应使荷载分布均匀。

（29）运载融化沥青、强酸、强碱、溶液、易燃物品或其他特殊物料时，应由相关技术部门做好风险评估和采取安全措施，且应向施工升降机司机、相关作业人员书面交底后方能载运。

（30）当使用搬运机械向施工升降机吊笼内搬运物料时，搬运机械不得碰撞施工升降机。卸料时，物料放置速度应缓慢。

（31）当运料小车进入吊笼时，车轮处的集中荷载不应大于吊笼板底和层站底板的允许承载力。

（32）吊笼上的各类安全装置应保持完好有效。经过大雨、大雪、台风等恶劣天气后应对各安全装置进行全面检查，确认安全有效后方能使用。

（33）当在施工升降机运行中发现异常情况时，应立即停机，直到排除故障后方可继续运行。

（34）当在施工升降机运行中由于断电或其他原因中途停止时，可进行手动下降。吊笼手动下降速度不得超过额定运行速度。

（35）作业结束后应将施工升降机返回最底层停放，将各控制开关拨到零位，切断电源，锁好开关箱、吊笼门和地面防护围栏门。

（36）钢丝绳式施工升降机的使用还应符合下列规定：

1）钢丝绳应符合现行国家标准《起重机钢丝绳保养、维护、安装、检验和报废》（GB/T 5972－2016）的规定；

2）施工升降机吊笼运行时钢丝绳不得与遮掩物或其他物件发生碰触或摩擦；

3）当吊笼位于地面时，最后缠绕在卷扬机卷筒上的钢丝绳不应少于3圈，且卷扬机卷筒上的钢丝绳应无乱绳现象；

4）卷扬机工作时，卷扬机上部不得放置任何物件；

5）不得在卷扬机、曳引机运转时进行清理或加油。

3.施工升降机的拆卸

（1）拆卸前应对施工升降机的关键部件进行检查，当发现问题时，应在问题解决后再进行拆卸作业。

（2）施工升降机拆卸作业应符合拆卸工程专项施工方案的要求。

（3）应有足够的工作面作为拆卸场地，应在拆卸场地周围设置警戒线和醒目的安全警示标志，并应派专人监护。拆卸施工升降机时，不得在拆卸作业区域内进行与拆卸无关的其他作业。

（4）夜间不得进行施工升降机的拆卸作业。

（5）拆卸附墙架时，施工升降机导轨架的自由端高度应始终满足使用说明书的要求。

（6）应确保与基础相连的导轨架在最后一个附墙架拆除后仍能保持各方向的稳定性。

（7）施工升降机拆卸应连续作业。当拆卸作业不能连续完成时，应根据拆卸状态采取相应的安全措施。

（8）吊笼未拆除之前，非拆卸作业人员不得在地面防护围栏内、施工升降机运行通道内、导轨架内以及附墙架上等区域活动。

（9）拆卸作业还应符合上述“1.施工升降机的安装”中的有关规定。
