附着式升降脚手架在高层建筑施工中的广泛应用

建筑施工工具式脚手架安全技术规范

（一）附着式升降脚手架

20世纪80年代以来，随着高层建筑施工技术的发展，附着式升降脚手架悄然兴起。这种脚手架具有使用方便，可节省大量材料、劳动力和工时的特点，建筑物越高，其经济效益越显著。近年来，附着式升降脚手架在高层建筑施工中应用广泛，已成为高层建筑，尤其是超高层建筑施工脚手架的主要形式。

附着式升降脚手架按爬升机具的不同可分为手拉葫芦式和电动葫芦式；按爬升导向装置的不同则可分为套筒（管）式和导杆式；按脚手架的构造尺寸和操作层数的特点，又可分为双层区段式和多层整体式。目前，用于剪力墙施工的附着式升降脚手架大多是双层套筒（管）式，而用于框架结构施工的则是导杆式整体多层附着升降脚手架。

1.附着式升降脚手架的安装

（1）附着式升降脚手架应按专项施工方案进行安装，可采用单片式主框架的架体（图4-4），也可采用空间桁架式主框架的架体（图4-5）。

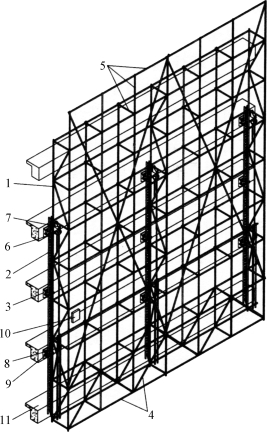

图4-4　单片式主框架的架体示意

1—竖向主框架（单片式）；2—导轨；3—附墙支座（含防倾覆、防坠落装置）；4—水平支撑桁架；5—架体构架；6—升降设备；7—升降上吊挂件；8—升降下吊点（含荷载传感器）；9—定位装置；10—同步控制装置；11—工程结构

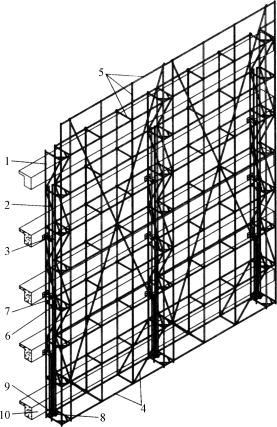

图4-5　空间桁架式主框架的架体示意

1—竖向主框架（空间桁架式）；2—导轨；3—悬臂梁（含防倾覆装置）；4—水平支撑桁架；5—架体构架；6—升降设备；7—悬吊梁；8—下提升点；9—防坠落装置；10—工程结构

（2）附着式升降脚手架在首层安装前应设置安装平台，安装平台应有保障施工人员安全的防护设施，安装平台的水平精度和承载能力应满足架体安装的要求。

（3）安装时应符合下列规定：

1）相邻竖向主框架的高差不应大于20mm；

2）竖向主框架和防倾导向装置的垂直偏差不应大于5‰，且不得大于60mm；

3）预留穿墙螺栓孔和预埋件应垂直于建筑结构外表面，其中心误差应小于15mm；

4）连接处所需要的建筑结构混凝土强度应由计算确定，但不应小于C10；

5）升降机构连接应正确且牢固可靠；

6）安全控制系统的设置和试运行效果应符合设计要求；

7）升降动力设备工作正常。

（4）附着支承结构的安装应符合设计规定，不得少装和使用不合格螺栓及连接件。

（5）安全保险装置应全部合格，安全防护设施应齐备，且应符合设计要求，并应设置必要的消防设施。

（6）电源、电缆及控制柜等的设置应符合现行行业标准《施工现场临时用电安全技术规范》（JGJ46—2005）的有关规定。

（7）采用扣件式脚手架搭设的架体构架，其构造应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）的要求。

（8）升降设备、同步控制系统及防坠落装置等专项设备，均应采用同一厂家的产品。

（9）升降设备、控制系统、防坠落装置等应采取防雨、防砸、防尘等措施。

2.附着式升降脚手架的升降

（1）附着式升降脚手架可采用手动、电动和液压三种升降形式，并应符合下列规定：

1）单跨架体升降时，可采用手动、电动和液压三种升降形式；

2）当两跨以上的架体同时整体升降时，应采用电动或液压设备。

（2）附着式升降脚手架每次升降前，应按《建筑施工工具式脚手架安全技术规范》（JGJ202—2010）中表8.1.4的规定进行检查，经检查合格后，方可进行升降。

（3）附着式升降脚手架的升降操作应符合下列规定：

1）应按升降作业程序和操作规程进行作业；

2）操作人员不得停留在架体上；

3）升降过程中不得有施工荷载；

4）所有妨碍升降的障碍物应已拆除；

5）所有影响升降作业的约束应已解除；

6）各相邻提升点间的高差不得大于30mm，整体架最大升降差不得大于80mm。

（4）升降过程中应实行统一指挥、统一指令。升降指令应由总指挥一人下达；当有异常情况出现时，任何人均可立即发出停止指令。

（5）当采用环链葫芦作升降动力时，应严密监视其运行情况，及时排除翻链、铰链和其他影响正常运行的故障。

（6）当采用液压设备作升降动力时，应排除液压系统的泄漏、失压、颤动、油缸爬行和不同步等问题和故障，确保正常工作。

（7）架体升降到位后，应及时按使用状况要求进行附着固定；在没有完成架体固定工作前，施工人员不得擅自离岗或下班。

（8）附着式升降脚手架架体升降到位固定后，应按《建筑施工工具式脚手架安全技术规范》（JGJ202—2010）中的表8.1.3进行检查，合格后方可使用；遇5级及以上大风和大雨、大雪、浓雾和雷雨等恶劣天气时，不得进行升降作业。

3.附着式升降脚手架的使用

（1）附着式升降脚手架应按设计性能指标使用，不得随意扩大使用范围；架体上的施工荷载应符合设计规定，不得超载，不得放置影响局部杆件安全的集中荷载。

（2）架体内的建筑垃圾和杂物应及时清理干净。

（3）附着式升降脚手架在使用过程中不得进行下列作业：

1）利用架体吊运物料；

2）在架体上拉结吊装缆绳（或缆索）；

3）在架体上推车；

4）任意拆除结构件或松动连接件；

5）拆除或移动架体上的安全防护设施；

6）利用架体支撑模板或卸料平台；

7）其他影响架体安全的作业。

（4）当附着式升降脚手架停用超过3个月时，应提前采取加固措施。

（5）当附着式升降脚手架停用超过1个月或遇6级及以上大风后复工时，应进行检查，确认合格后方可使用。

（6）螺栓连接件、升降设备、防倾覆装置、防坠落装置、电控设备、同步控制装置等应每月进行维护保养。

4.附着式升降脚手架的拆除

（1）附着式升降脚手架的拆除工作应按专项施工方案及安全操作规程的有关要求进行。

（2）应对拆除作业人员进行安全技术交底。

（3）拆除时应有可靠的防止人员或物料坠落的措施，拆除的材料及设备不得抛掷。

（4）拆除作业应在白天进行。遇5级及以上大风和大雨、大雪、浓雾和雷雨等恶劣天气时，不得进行拆除作业。

（二）高处作业吊篮

1.高处作业吊篮的安装

（1）安装高处作业吊篮安装时应按专项施工方案，在专业人员的指导下实施。

（2）安装作业前，应划定安全区域，并应排除作业障碍。

（3）组装高处作业吊篮前应确认结构件、紧固件已配套且完好，其规格型号和质量应符合设计要求。

（4）高处作业吊篮所用的构配件应是同一厂家的产品。

（5）在建筑物屋面上进行悬挂机构的组装时，作业人员应与屋面边缘保持2m以上的距离。组装场地狭小时应采取防坠落措施。

（6）悬挂机构宜采用刚性联结方式进行拉结固定。

（7）悬挂机构前支架严禁支撑在女儿墙上、女儿墙外或建筑物挑檐边缘。

（8）前梁外伸长度应符合高处作业吊篮使用说明书的规定。

（9）悬挑横梁应前高后低，前后水平高差不应大于横梁长度的2%。

（10）配重件应稳定可靠地安放在配重架上，并应有防止其随意移动的措施。严禁使用破损的配重件或其他替代物。配重件的重量应符合设计规定。

（11）安装时钢丝绳应沿建筑物立面缓慢下放至地面，不得抛掷。

（12）当使用两个以上的悬挂机构时，悬挂机构吊点水平间距与吊篮平台的吊点间距应相等，其误差不应大于50mm。

（13）悬挂机构前支架应与支撑面保持垂直，脚轮不得受力。

（14）安装任何形式的悬挑结构，其施加于建筑物或构筑物支撑处的作用力，均应符合建筑结构的承载能力，不得对建筑物和其他设施造成破坏和不良影响。

（15）安装和使用高处作业吊篮时，在10m范围内如有高压输电线路，应按照现行行业标准《施工现场临时用电安全技术规范》（JGJ46－2005）的规定，采取隔离措施。

2.高处作业吊篮的使用

（1）高处作业吊篮应设置作业人员专用的挂设安全带的安全绳及安全锁扣。安全绳应固定在建筑物的可靠位置上，不得与吊篮上任何部位有连接，并应符合下列规定：

1）安全绳应符合现行国家标准《安全带》（GB6095－2009）的要求，其直径应与安全锁扣的规格一致；

2）安全绳不得有松散、断股、打结现象；

3）安全锁扣的配件应完好、齐全，规格和方向标志应清晰可辨。

（2）吊篮宜安装防护棚，防止高处坠物造成作业人员伤害。

（3）吊篮应安装上限位装置，宜安装下限位装置。

（4）使用吊篮作业时，应排除影响吊篮正常运行的障碍。在吊篮下方可能造成坠落物伤害的范围，应设置安全隔离区和警告标志，人员或车辆不得停留、通行。

（5）在吊篮内从事安装、维修等作业时，操作人员应佩戴工具袋。

（6）使用境外吊篮设备时应有中文使用说明书，其产品的安全性能应符合我国的行业标准。

（7）不得将吊篮作为垂直运输设备，不得采用吊篮运送物料。

（8）吊篮内的作业人员不应超过2个。

（9）吊篮正常工作时，人员应从地面进入吊篮内，不得从建筑物顶部、窗口或其他孔洞处出入吊篮。

（10）在吊篮内的作业人员应戴安全帽，系安全带，并应将安全锁扣正确挂置在独立设置的安全绳上。

（11）吊篮平台内应保持荷载均衡，不得超载运行。

（12）吊篮作升降运行时，工作平台两端高差不得超过150mm。

（13）使用离心触发式安全锁的吊篮在空中停留作业时，应将安全锁锁定在安全绳上；空中启动吊篮时，应先将吊篮提升，使安全绳松弛后再开启安全锁。不得在安全绳受力时强行扳动安全锁开启手柄；不得将安全锁开启手柄固定于开启位置。

（14）吊篮悬挂高度在60m及以下的，宜选用长边不大于7.5m的吊篮平台；悬挂高度在100m及以下的，宜选用长边不大于5.5m的吊篮平台；悬挂高度在100m以上的，宜选用长边不大于2.5m的吊篮平台。

（15）进行喷涂作业或使用腐蚀性液体进行清洗作业时，应对吊篮的提升机、安全锁、电气控制柜采取防污染保护措施。

（16）悬挑结构平行移动时，应将吊篮平台降落至地面，并应使其钢丝绳处于松弛状态。

（17）在吊篮内进行电焊作业时，应对吊篮设备、钢丝绳、电缆采取保护措施。不得将电焊机放置在吊篮内；电焊缆线不得与吊篮任何部位接触；电焊钳不得搭挂在吊篮上。

（18）在高温、高湿等不良气候和环境条件下使用吊篮时，应采取相应的安全技术措施。

（19）当吊篮施工遇有雨雪、大雾、风沙及5级以上大风等恶劣天气时，应停止作业，并应将吊篮平台停放至地面，应对钢丝绳、电缆进行绑扎固定。

（20）当施工中发现吊篮设备故障和安全隐患时，应及时排除，当可能危及人身安全时，应停止作业，并应由专业人员进行维修。维修后的吊篮应重新进行检查验收，合格后方可使用。

（21）下班后不得将吊篮停留在半空中，应将吊篮放至地面。人员离开吊篮、进行吊篮维修或每日收工后应将主电源切断，并应将电气柜中各开关置于断开位置并加锁。

3.高处作业吊篮的拆除

（1）拆除高处作业吊篮时应按照专项施工方案，并应在专业人员的指挥下实施。

（2）拆除前应将吊篮平台下落至地面，并应将钢丝绳从提升机、安全锁中退出，切断总电源。

（3）拆除支撑悬挂机构时，应对作业人员和设备采取相应的安全措施。

（4）拆卸分解后的构配件不得放置在建筑物边缘，应采取防止坠落的措施。零散物品应放置在容器中。不得将吊篮任何部件从屋顶处抛下。

（三）外挂防护架

1.外挂防护架的安装

（1）应根据专项施工方案的要求，在建筑结构上设置预埋件。预埋件应经验收合格后方可浇筑混凝土，并应做好隐蔽工程记录。

（2）安装防护架时，应先搭设操作平台。

（3）防护架应配合施工进度搭设，一次搭设的高度不应超过相邻连墙件以上两个步距。

（4）每搭完一步架后，应校正步距、纵距、横距及立杆的垂直度，确认合格后方可进行下道工序。

（5）竖向桁架的安装宜在起重机械的辅助下进行。

（6）同一片防护架的相邻立杆的对接扣件应交错布置，在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。

（7）纵向水平杆应通长设置，不得搭接。

（8）当安装防护架的作业层高出辅助架两步时，应搭设临时连墙杆，待防护架提升时方可拆除。临时连墙杆可采用2.5～3.5m的长钢管，一端与防护架第三步相连，一端与建筑结构相连。每片架体与建筑结构连接的临时连墙杆不得少于2处。

（9）防护架应将设置在桁架底部的三角臂和上部的刚性连墙件及柔性连墙件分别与建筑物上的预埋件相连接。根据不同的建筑结构形式，防护架的固定位置可分为在建筑结构边梁处、檐板处和剪力墙处（图4-6）。

2.外挂防护架的提升

（1）防护架的提升索具应使用现行国家标准《重要用途钢丝绳》（GB8918－2006）规定的钢丝绳。钢丝绳直径不应小于12.5mm。

（2）提升防护架的起重设备的能力应满足要求，公称起重力矩值不得小于400kN·m，其额定起升重量的90%应大于架体重量。

（3）钢丝绳与防护架的连接点应在竖向桁架的顶部，连接处不得有尖锐凸角等。

（4）提升钢丝绳的长度应能保证提升平稳。

（5）提升速度不得大于3.5m/min。

（6）在防护架从准备提升到提升到位交付使用前，除操作人员以外的其他人员不得从事临边防护等作业。操作人员应系安全带。

（7）当防护架提升、下降时，操作人员必须站在建筑物内或相邻的架体上，严禁站在防护架上操作；架体安装完毕前，严禁上人。

（8）每片架体均应分别与建筑物直接连接；不得在提升钢丝绳受力前拆除连墙件，不得在施工过程中拆除连墙件。

（9）当采用辅助架时，第一次提升前应在钢丝绳收紧受力后，才能拆除连墙件及与辅助架相连接的扣件。指挥人员应持证上岗，信号工、操作工应服从指挥、协调一致，不得缺岗。

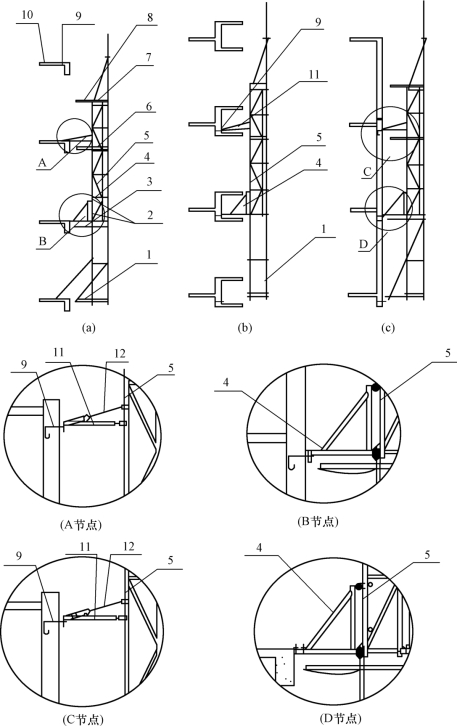

图4-6　防护架固定位置示意

（a）边梁处；（b）檐板处；（c）剪力墙处1—架体；2—连接在桁架底部的双钢管；3—水平软防护；4—三角壁；5—竖向桁架；6—水平硬防护；7—相邻桁架之间的连接钢管；8—施工层水平防护；9—预埋件；10—建筑物；11—刚性连墙件；12—柔性连墙件

（10）在提升防护架时，必须按照“提升一片、固定一片、封闭一片”的原则进行，严禁提前拆除两片以上的架体、分片处的连接杆、立面及底部封闭设施。

（11）在每次提升防护架后，必须逐一检查扣件紧固程度；所有连接扣件拧紧力矩必须为40～65N·m。

3.外挂防护架的拆除

（1）拆除防护架的准备工作应符合下列规定：

1）对防护架的连接扣件、连墙件、竖向桁架、三角臂应进行全面检查，并应符合构造要求；

2）应根据检查结果补充完善专项施工方案中的拆除顺序和措施，并应经总包单位和监理单位批准后方可实施；

3）应对操作人员进行拆除安全技术交底；

4）应清除防护架上的杂物及地面障碍物。

（2）拆除防护架时，应符合下列规定：

1）应采用起重机械把防护架吊运到地面进行拆除；

2）拆除的构配件应按品种、规格随时码堆存放，不得抛掷。
