门式钢管脚手架搭设要求及注意事项
【摘要】：搭设门式钢管脚手架的地面标高宜高于自然地坪标高50～100mm。门式钢管脚手架作业层应连续满铺与门架配套的挂扣式脚手板，并应有防止脚手板松动或脱落的措施。门式钢管脚手架应在门架两侧的立杆上设置纵向水平加固杆，并应采用扣件与门架立杆扣紧。门式钢管脚手架的底层门架下端应设置纵、横向通长的扫地杆。在门式钢管脚手架的转角处或开口型脚手架端部，必须增设连墙件，连墙件的垂直间距不应大于建筑物的层高，且不应大于4.0m。
门式钢管脚手架也称门型脚手架，属于框组式钢管脚手架的一种，于20世纪80年代初由国外引进我国，是国际上应用最为普遍的脚手架之一。门式钢管脚手架是由门架、交叉支撑、连接棒、挂扣式脚手板或水平架、锁臂等组成基本结构，再设置水平加固杆、剪刀撑、扫地杆、封口杆、托座与底座，并采用连墙件与建筑物主体结构相连的一种标准化钢管脚手架，如图4-3所示。
这种脚手架的搭设高度一般限制在35m以内，采取一定加固措施后可达60m。架高在40～60m范围内，结构架可一层同时操作，装修架可两层同时操作；架高在19～38m范围内，结构架可两层同时操作，装修架可三层同时作业；架高在17m以下，结构架可三层同时作业，装修架可四层同时作业。
施工荷载限定为：均布荷载结构架为3.0kN/m2，装修架为2.0kN/m2，架上不应走手推车。
（一）地基与基础要求
（1）门式钢管脚手架与模板支架的地基承载力应经计算确定，在搭设时，根据不同地基土质和搭设高度条件，应符合表4-4的规定。

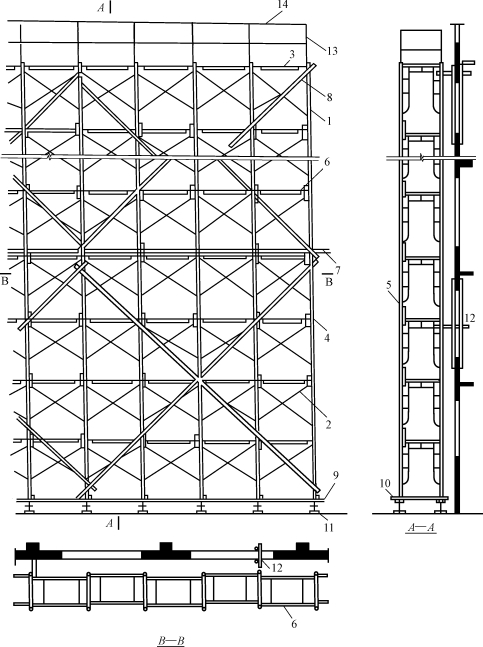

图4-3 门式钢管脚手架的组成
1—门架；2—交叉支撑；3—挂扣式脚手板；4—连接棒；5—锁臂；6—水平架；7—水平加固杆；8—剪刀撑；9—扫地杆；10—封口杆；11—可调底座；12—连墙杆；13—栏杆柱；14—栏杆扶手

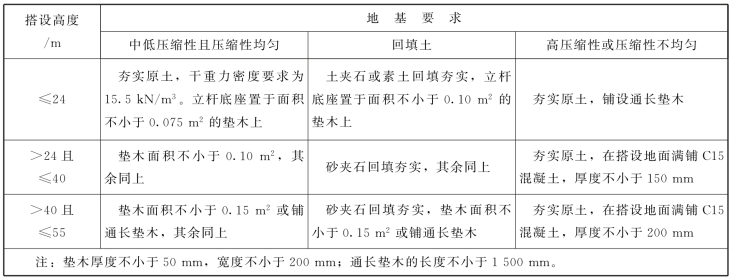

表4-4 地基要求
（2）门式钢管脚手架与模板支架的搭设场地必须平整坚实，并应符合下列规定：
1）回填土应分层回填，逐层夯实；
2）场地排水应顺畅，不应有积水。
（3）搭设门式钢管脚手架的地面标高宜高于自然地坪标高50～100mm。
（4）当门式钢管脚手架与模板支架搭设在楼面等建筑结构上时，门架立杆下宜铺设垫板。
（5）在搭设前，应先在基础上弹出门架立杆位置线，垫板、底座安放位置应准确，标高应一致。
（二）脚手架的搭设
1.搭设程序
门式钢管脚手架与模板支架的搭设程序应符合下列规定：
（1）门式钢管脚手架的搭设应与施工进度同步，一次搭设高度不宜超过最上层连墙件两步，且自由高度不应大于4m；
（2）满堂脚手架和模板支架应采用逐列、逐排和逐层的方法搭设；
（3）门架的组装应自一端向另一端延伸，应自下而上按步架设，并应逐层改变搭设方向，不应自两端相向搭设或自中间向两端搭设；
（4）每搭设完两步门架后，应校验门架的水平度及立杆的垂直度。
2.门架及配件的搭设
（1）门架应能配套使用，在不同的组合情况下，均应保证连接方便、可靠，且应具有良好的互换性。
（2）不同型号的门架与配件严禁混合使用。
（3）上、下两榀门架立杆应在同一轴线位置上，门架立杆轴线的对接偏差不应大于2mm。
（4）门式钢管脚手架的内侧立杆离墙面净距不宜大于150mm；当大于150mm时，应采取内设挑架板或其他隔离防护的安全措施。
（5）门式钢管脚手架顶端栏杆宜高出女儿墙上端或檐口上端1.5m。
（6）配件应与门架配套，并应与门架连接可靠。
（7）门架的两侧应设置交叉支撑，并应与门架立杆上的锁销锁牢。
（8）上、下两榀门架的组装必须设置连接棒，连接棒与门架立杆的配合间隙不应大于2mm。
（9）门式钢管脚手架上、下榀门架之间应设置锁臂，当采用插销式或弹销式连接棒时，可不设锁臂。
（10）门式钢管脚手架作业层应连续满铺与门架配套的挂扣式脚手板，并应有防止脚手板松动或脱落的措施。当脚手板上有孔洞时，孔洞的内切圆直径不应大于25mm。
（11）底部门架的立杆下端宜设置固定底座或可调底座。
（12）可调底座和可调托座的调节螺杆直径不应小于35mm，可调底座的调节螺杆伸出长度不应大于200mm。
（13）交叉支撑、脚手板应与门架同时安装。
（14）连接门架的锁臂、挂钩必须处于锁住状态。
（15）钢梯的设置应符合专项施工方案组装布置图的要求，底层钢梯底部应加设钢管并应采用扣件扣紧在门架立杆上。
（16）在施工作业层外侧周边应设置180mm高的挡脚板和两道栏杆，上道栏杆高度应为1.2m，下道栏杆应居中设置。挡脚板和栏杆均应设置在门架立杆的内侧。
3.加固件的搭设
（1）门式钢管脚手架剪刀撑的设置必须符合下列规定：
1）当门式钢管脚手架搭设高度在24m及以下时，在脚手架的转角处、两端及中间间隔不超过15m的外侧立面必须各设置一道剪刀撑，并应由底至顶连续设置。
2）当脚手架搭设高度超过24m时，在脚手架全外侧立面上必须设置连续剪刀撑。
3）对于悬挑脚手架，在脚手架全外侧立面上必须设置连续剪刀撑。
（2）剪刀撑的构造应符合下列规定：
1）剪刀撑斜杆与地面的倾角宜为45°～60°。
2）剪刀撑应采用旋转扣件与门架立杆扣紧。
3）剪刀撑斜杆应采用搭接方式接长，搭接长度不宜小于1000mm，搭接处应采用3个及3个以上旋转扣件扣紧。
4）每道剪刀撑的宽度不应大于6个跨距，且不应大于10m；也不应小于4个跨距，且不应小于6m。设置连续剪刀撑的斜杆水平间距宜为6～8m。
（3）门式钢管脚手架应在门架两侧的立杆上设置纵向水平加固杆，并应采用扣件与门架立杆扣紧。水平加固杆的设置应符合下列要求：
1）在顶层、连墙件设置层必须设置水平加固杆。
2）当脚手架铺设挂扣式脚手板时，至少每4步应设置一道，并宜在有连墙件的水平层设置。
3）当脚手架搭设高度小于或等于40m时，至少每两步门架应设置一道；当脚手架搭设高度大于40m时，每步门架应设置一道。
4）在脚手架的转角处、开口型脚手架端部的两个跨距内，每步门架应设置一道。
5）悬挑脚手架每步门架应设置一道。
6）在纵向水平加固杆设置层面上应连续设置。
（4）门式钢管脚手架的底层门架下端应设置纵、横向通长的扫地杆。纵向扫地杆应固定在距门架立杆底端不大于200mm处的门架立杆上，横向扫地杆宜固定在紧靠纵向扫地杆下方的门架立杆上。
（5）水平加固杆、剪刀撑等加固杆件必须与门架同步搭设。
（6）水平加固杆应设于门架立杆内侧，剪刀撑应设于门架立杆外侧。
4.连墙件的安装
（1）连墙件设置的位置、数量应按专项施工方案确定，并应按确定的位置设置预埋件。
（2）在门式钢管脚手架的转角处或开口型脚手架端部，必须增设连墙件，连墙件的垂直间距不应大于建筑物的层高，且不应大于4.0m。
（3）连墙件应靠近门架的横杆设置，距门架横杆不宜大于200mm。连墙件应固定在门架的立杆上。
（4）连墙件宜水平设置，当不能水平设置时，与脚手架连接的一端应低于与建筑结构连接的一端，连墙杆的坡度宜小于1∶3。
（5）连墙件的安装必须随脚手架的搭设同步进行，严禁滞后安装。
（6）当脚手架操作层高出相邻连墙件以上两步时，在连墙件安装完毕前必须采用确保脚手架稳定的临时拉结措施。
5.通道口的设置
（1）门式钢管脚手架通道口高度不宜大于2个门架高度，宽度不宜大于1个门架跨距。
（2）门式钢管脚手架通道口应采取加固措施，并应符合下列规定：
1）当通道口宽度为一个门架跨距时，在通道口上方的内外侧应设置水平加固杆，水平加固杆应延伸至通道口两侧各一个门架跨距，并在两个上角内外侧均应加设斜撑杆。
2）当通道口宽为两个及两个以上跨距时，在通道口上方应设置经专门设计和制作的托架梁，并应加强两侧的门架立杆。
（3）门式钢管脚手架通道口的搭设应符合规定的要求，斜撑杆、托架梁及通道口两侧的门架立杆加强杆件应与门架同步搭设，严禁滞后安装。
6.斜梯的设置
（1）作业人员上、下脚手架的斜梯应采用挂扣式钢梯，并宜采用“之”字形设置，一个梯段宜跨越两步或三步门架再行转折。
（2）钢梯规格应与门架规格配套，并应与门架挂扣牢固。
（3）钢梯应设栏杆扶手、挡脚板。
7.扣件的连接
加固杆、连墙件等杆件与门架采用扣件连接时，应符合下列规定：
（1）扣件规格应与所连接钢管的外径匹配。
（3）杆件端头伸出扣件盖板边缘的长度不应小于100mm。
（三）脚手架的拆除
（1）架体的拆除应按拆除方案施工，并应在拆除前做好下列准备工作：
1）应对将拆除的架体进行拆除前的检查；
2）根据拆除前的检查结果补充并完善拆除方案；
3）清除架体上的材料、杂物及作业面上的障碍物。
（2）拆除作业必须符合下列规定：
1）架体的拆除应从上而下逐层进行，严禁上、下同时作业。
2）同一层的构配件和加固杆件必须按照先上后下、先外后内的顺序进行拆除。
3）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆架体。拆除作业过程中，当架体的自由高度大于两步时，必须加设临时拉结。
4）连接门架的剪刀撑等加固杆件必须在拆卸该门架时拆除。
（3）拆卸连接部件时，应先将止退装置旋转至开启位置，然后拆除，不得硬拉，严禁敲击。拆除作业中，严禁使用手锤等硬物击打、撬动。
（4）当门式钢管脚手架需分段拆除时，架体不拆除部分的两端应按规定采取加固措施后再行拆除。
（5）门架与配件应采用机械或人工运至地面，严禁抛投。
（6）拆卸的门架与配件、加固杆等不得集中堆放在未拆架体上，应及时检查、整修与保养，并宜按品种、规格分别存放。
（四）检查与验收
1.搭设的检查与验收
（1）搭设前，对脚手架的地基与基础应进行检查，经验收合格后方可搭设。
（2）门式钢管脚手架搭设完毕或每搭设2个楼层高度，应对搭设质量及安全进行一次检查，经检验合格后方可交付使用或继续搭设。
（3）在门式钢管脚手架搭设质量验收时，应具备下列文件：
1）按要求编制的专项施工方案；
2）构配件与材料质量的检验记录；
3）安全技术交底及搭设质量检验记录；
4）门式钢管脚手架分项工程的施工验收报告。
（4）门式钢管脚手架分项工程的验收，除应检查验收文件外，还应对搭设质量进行现场核验，并将检验结果记入施工验收报告。
（5）门式钢管脚手架搭设的技术要求、允许偏差及检验方法应符合表4-5的规定。

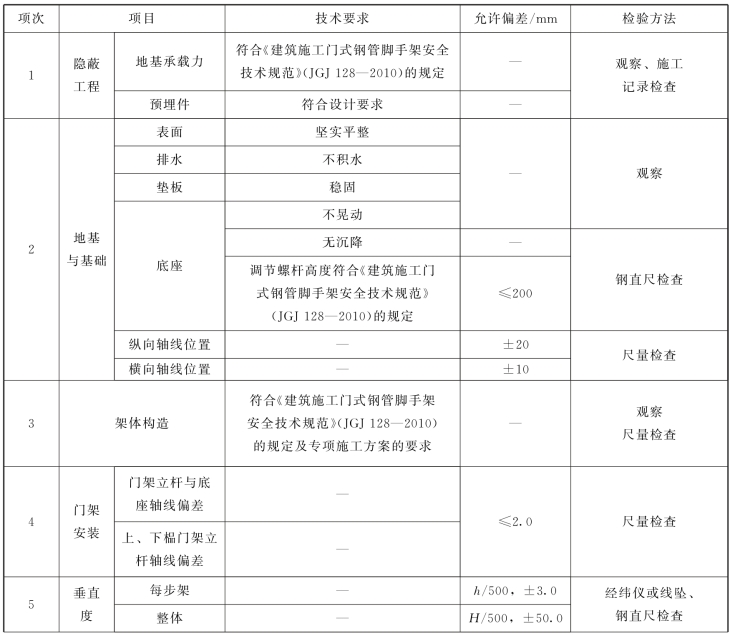

表4-5 门式钢管脚手架搭设的技术要求、允许偏差及检验方法

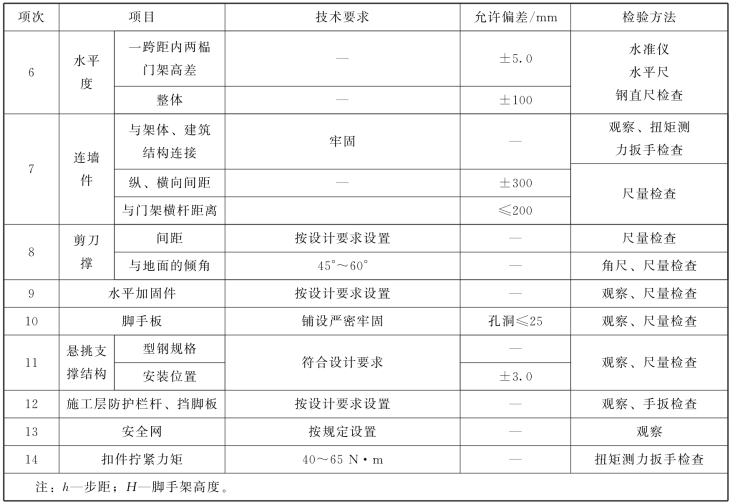

续表
2.使用过程中的检查
门式钢管脚手架在使用过程中应进行日常检查，发现问题应及时处理。在使用过程中遇有下列情况，应进行检查，确认安全后方可继续使用：
（1）遇有8级以上大风或大雨过后；
（2）冻结的地基土解冻后；
（3）停用超过1个月；
（4）架体遭受外力撞击等作用；
（5）架体部分拆除；
（6）其他特殊情况。
3.拆除前的检查
（1）门式脚手架在拆除前，应检查架体构造、连墙件设置、节点连接，当发现有连墙件、剪刀撑等加固杆件缺少、架体倾斜失稳或门架立杆悬空情况时，对架体应先行加固后再拆除。
（2）在拆除作业前，对拆除作业场地及周围环境应进行检查，拆除作业区内应无障碍物，作业场地临近的输电线路等设施应采取防护措施。
（五）安全管理
（1）搭拆门式钢管脚手架或横板支架应由专业架子工操作，并应按《住房和城乡建设部特种作业人员考核管理规定》考核合格，持证上岗。上岗人员应定期进行体检，凡不适合登高作业者，不得上架操作。
（2）搭拆架体时，施工作业层应铺设脚手板，操作人员应站在临时设置的脚手板上进行作业，并应按规定使用安全防护用品，穿防滑鞋。
（3）门式钢管脚手架作业层上严禁超载。
（4）严禁将模板支架、缆风绳、混凝土泵管、卸料平台等固定在门式钢管脚手架上。
（5）在6级及以上大风天气应停止架上作业；在雨、雪、雾天应停止脚手架的搭拆作业；雨、雪、霜后上架作业应采取有效的防滑措施，并应扫除积雪。
（6）门式钢管脚手架在使用期间，当预见可能有强风天气所产生的风压值超出设计的基本风压值时，对架体应采取临时加固措施。
（7）在门式钢管脚手架使用期间，脚手架基础附近严禁进行挖掘作业。
（8）门式钢管脚手架在使用期间，不应拆除加固杆、连墙件、转角处连接杆、通道口斜撑杆等加固杆件。
（9）当施工需要，脚手架的交叉支撑可在门架一侧进行局部临时拆除，但在该门架单元上、下应设置水平加固杆或挂扣式脚手板，在施工完成后应立即恢复安装交叉支撑。
（10）应避免装卸物料对门式钢管脚手架产生偏心、振动和冲击荷载。
（11）门式钢管脚手架外侧应设置密目式安全网，网间应严密，防止坠物伤人。
（12）门式钢管脚手架与架空输电线路的安全距离、工地临时用电线路架设及脚手架接地、防雷措施，应按现行行业标准《施工现场临时用电安全技术规范》（JGJ46—2005）的有关规定执行。
（13）在门式钢管脚手架上进行电、气焊作业时，必须有防火措施和专人看护。
（14）不得攀爬门式脚手架。
（15）搭拆门式钢管脚手架或模板支架作业时，必须设置警戒线、警戒标志，并应派专人看守，严禁非作业人员入内。
（16）对门式钢管脚手架应进行日常性的检查和维护，架体上的建筑垃圾或杂物应及时清理。
