碗扣式钢管脚手架又称多功能碗扣型脚手架，是我国参考国外同类型脚手架接头和配件构造自行研制而成的一种多功能脚手架。该种脚手架由钢管立管、横管、碗扣接头组成。其核心部件为碗扣接头，由上、下碗扣，横杆接头和限位销等组成（图4-2）。

pagenumber_ebook=133,pagenumber_book=124

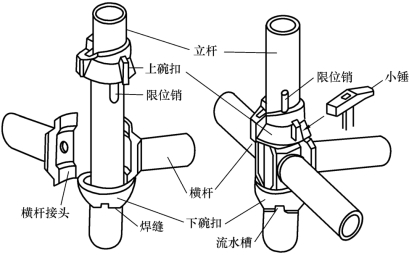

图4-2　碗扣接头构造示意

pagenumber_ebook=133,pagenumber_book=124

建筑施工碗扣式钢管脚手架安全技术规范

在立杆上焊接下碗扣和上碗扣的限位销，上、下碗扣和限位销的间距为600mm，将上碗扣套入立杆内。在横杆和斜杆上焊接插头。组装时，将上碗扣的缺口对准限位销后，即可将上碗扣拉起（沿立杆向上滑动），把横杆接头插入下碗扣圆槽内，随后将上碗扣沿限位销滑下，并顺时针旋转以扣紧横杆接头（用小锤敲击几下即可达到扣紧要求），利用限位销固定上碗扣即可。碗扣接头可同时连接四根横杆，横杆可以互相垂直或偏转一定角度，可组成直线形、曲线形、直角交叉形以及其他形式。脚手架的主要配件共有8种，辅助配件共有17种，另外，还配有多种不同功能的辅助构件，如可调的底座和托撑、脚手板、架梯、挑梁、悬挑架、提升滑轮、安全网支架等。

碗扣接头具有很好的强度和刚度。下碗扣轴向抗剪极限强度为166.7kN，上碗扣偏心的极限强度为42kN；横杆接头的抗弯能力，在跨中集中荷载作用下为6～9kN·m。

碗扣式脚手架具有结构简单、构造合理、杆件全部轴向连接、力学性能和整体稳定性好、工作安全可靠、构件轻、零部件少、装拆方便、操作容易、作业劳动强度低、损耗率低、同时可使用一般钢管脚手架进行改制等优点，适用于高层建筑结构施工和装修作业。

（一）地基与基础处理

（1）脚手架基础必须按专项施工方案进行施工，按基础承载力要求进行验收。

（2）当地基高低差较大时，可利用立杆0.6m节点位差进行调整。

（3）土层地基上的立杆应采用可调底座和垫板。

（4）双排脚手架立杆基础验收合格后，应按专项施工方案的设计进行放线定位。

（二）双排脚手架的搭设

（1）底座和垫板应准确地放置在定位线上；垫板宜采用长度大于立杆二跨、厚度不小于50mm的木板；底座的轴心线应与地面垂直。

（2）双排脚手架的搭设应按立杆、横杆、斜杆、连墙件的顺序逐层搭设，底层水平框架的纵向直线度偏差应小于1/200架体长度，横杆间水平度偏差应小于1/400架体长度。

（3）双排脚手架的搭设应分阶段进行，每段搭设后必须经检查验收合格后方可投入使用。

（4）双排脚手架的搭设应与建筑物的施工同步上升，并应高于作业面1.5m。

（5）当双排脚手架高度H小于或等于30m时，垂直度偏差应小于或等于H/500；当高度H大于30m时，垂直度偏差应小于或等于H/1000。

（6）当双排脚手架内外侧加挑梁时，在一跨挑梁范围内施工操作人员不得超过一名，并且严禁堆放物料。

（7）连墙件必须随双排脚手架的升高及时在规定的位置处设置，严禁任意拆除。

（8）作业层设置应符合下列规定：

1）脚手板必须铺满、铺实，外侧应设180mm挡脚板及1200mm高两道防护栏杆；

2）防护栏杆应在立杆0.6m和1.2m的碗扣接头处搭设两道；

3）作业层下部的水平安全网设置应符合现行行业标准《建筑施工安全检查标准》（JGJ59－2011）的规定。

（9）当采用钢管扣件作加固件、连墙件、斜撑时，应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）的有关规定。

（三）双排脚手架的拆除

（1）双排脚手架拆除时，必须按专项施工方案，在专人统一指挥下进行。

（2）拆除作业前，施工管理人员应对操作人员进行安全技术交底。

（3）拆除双排脚手架时必须划出安全区，并设置警戒标志，派专人看守。

（4）拆除前应清理脚手架上的器具及多余的材料和杂物。

（5）拆除作业应从顶层开始，逐层向下进行，严禁上、下层同时拆除。

（6）连墙件必须在双排脚手架拆到该层时方可拆除，严禁提前拆除。

（7）拆除的构配件应采用起重设备吊运或人工传递到地面，严禁抛掷。

（8）当双排脚手架采取分段、分立面拆除时，必须事先确定分界处的技术处理方案。

（9）拆除的构配件应分类堆放，以便于运输、维护和保管。

（四）模板支撑架的搭设与拆除

（1）模板支撑架的搭设应按专项施工方案，在专人指挥下统一进行。

（2）应按施工方案弹线定位，放置底座后应分别按“先立杆后横杆再斜杆”的顺序搭设。

（3）在多层楼板上连续设置模板支撑架时，应保证上、下层支撑立杆在同一轴线上。

（4）模板支撑架的拆除应符合现行国家标准《混凝土结构工程施工质量验收规范》（GB50204—2015）中混凝土强度的有关规定。

（5）架体拆除应按施工方案设计的顺序进行。

（五）碗扣式钢管脚手架使用安全管理

（1）作业层上的施工荷载应符合设计要求，不得超载，不得在脚手架上集中堆放模板、钢筋等物料。

（2）混凝土输送管、布料杆、缆风绳等不得固定在脚手架上。

（3）遇六级及以上大风、雨雪、大雾天气时，应停止脚手架的搭设与拆除作业。

（4）脚手架使用期间，严禁擅自拆除架体结构杆件；如需拆除，必须先制定修改施工方案并报请原方案审批人批准，确定补救措施后方可实施。

（5）严禁在脚手架基础及邻近处进行挖掘作业。

（6）脚手架应与输电线路保持安全距离，施工现场临时用输电线路架设及脚手架接地防雷措施等应按现行行业标准《施工现场临时用电安全技术规范》（JGJ46—2005）的有关规定执行。

（7）搭设脚手架的人员必须持证上岗。上岗人员应定期体检，合格者方可持证上岗。

（8）搭设脚手架的人员必须戴安全帽、系安全带、穿防滑鞋。
