混凝土施工高处作业缺少防护、无安全带。2m 以上小面积混凝土施工无牢靠立足点。混凝土滑槽没有固定牢靠。2）使用井架提升混凝土时，应设制动装置，升降应有明确信号，操作人员未离开提升台时，不得发升降信号。3）混凝土浇筑前，应对振动器进行试运转。4）混凝土运输、浇筑部位应有安全防护栏杆和操作平台。......
2025-09-30
高层建筑施工：混凝土热工性能计算
【摘要】：它是反映混凝土传导热量难易程度的一种系数。影响导热系数的主要因素是骨料的用量、骨料本身的热工性能、混凝土的温度及其含水量。表3-6各种混凝土的热工性能
1.混凝土的导热系数计算
混凝土导热系数是指在单位时间内，热流通过单位面积和单位厚度混凝土介质时，混凝土介质两侧为单位温差时热量的传导率。它是反映混凝土传导热量难易程度的一种系数。导热系数以下式表示：
式中 λ——混凝土导热系数[W/（m·K）]；
Q——通过混凝土厚度为δ的热量（J）；
δ——混凝土厚度（m）；
t1－t2——温度差（℃）；
A——面积（m2）；
τ——时间（h）。
式（3-2）中导热系数要通过试验求得，但它取决于水泥、粗细骨料及水本身的热工性能，如已知混凝土各组成材料的质量百分比，并利用已知材料的热工性能表，混凝土的导热系数可通过加权平均法由下式计算：
式中 λ、λc、λs、λg、λw——分别为混凝土、水泥、砂、石子、水的导热系数[W/（m·K）]；
p、pc、ps、pg、pw——分别为每1m3混凝土中混凝土、水泥、砂、石子、水所占的百分比（%）。
影响导热系数的主要因素是骨料的用量、骨料本身的热工性能、混凝土的温度及其含水量。密度小的轻混凝土和泡沫混凝土的导热系数小。含水量大的混凝土比含水量小的混凝土导热系数大（表3-3）。
表3-3 不同含水状态混凝土的导热系数
一般普通混凝土的导热系数λ＝2.33～3.49W/（m·K）；轻混凝土的导热系数λ＝0.47～0.70W/（m·K）。
2.混凝土的比热容计算
单位质量的混凝土，其温度升高1℃所需的热量为混凝土的比热容，其单位是kJ/（kg·K）。已知混凝土各组成材料的质量百分比，混凝土的比热容可由下式计算：
式中 c、cc、cs、cg、cw——分别为混凝土、水泥、砂、石子、水的比热容[kJ/（kg·K）]；其他符号意义同前。
影响混凝土比热容的因素主要是骨料的数量和温度的高低，而骨料的矿物成分对比热容的影响很小。
混凝土的比热容一般在0.84～1.05kJ/（kg·K）范围内。
3.混凝土的热扩散系数计算
混凝土的热扩散系数（又称导温系数）是反映混凝土在单位时间内热量扩散的一项综合指标。热扩散系数越大，越有利于热量的扩散。混凝土的热扩散系数一般通过试验求得，或按下式计算：
式中 α——混凝土的热扩散系数（m2/h）；
λ——混凝土的导热系数[W/（m·K）]；(https://www.chuimin.cn)
c——混凝土的比热容[J/（kg·K）]；
ρ——混凝土的密度（堆积密度）（kg/m3），随骨料的相对密度、级配、石子粒径、含气量、混凝土配合比以及干湿程度等因素而变化，其中影响最大的为骨料的性质。普通混凝土的密度为2300～2450kg/m3，钢筋混凝土的密度为2450～2 500kg/m3，新拌混凝土密度的经验值参见表3-4。
表3-4 新拌混凝土密度的经验值
影响热扩散系数的因素有骨料的种类和用量，骨料密度小或用量多，热扩散系数将加大。混凝土的热扩散系数一般为（0.56～1.68）×10－6m2/s。
4.混凝土的热膨胀系数计算
混凝土的热膨胀系数是指线膨胀系数。混凝土的线膨胀系数为单位温度变化导致混凝土单位长度的变化。混凝土的体积随着温度的变化而热胀冷缩。混凝土的体积膨胀率为其线膨胀系数的3倍。
混凝土的热膨胀系数也可以按各组成材料热膨胀系数的加权平均值按下式计算：
式中 αc——混凝土的热膨胀系数（℃－1）；
αp——水泥的热膨胀系数（℃－1）；
αs——砂的热膨胀系数（℃－1）；
αg——石子的热膨胀系数（℃－1）；
Ep——水泥石的弹性模量（N/mm2）；
Es——砂的弹性模量（N/mm2）；
Eg——石子的弹性模量（N/mm2）；
Vp——混凝土中水泥的体积比；
Vs——混凝土中砂的体积比；
Vg——混凝土中石子的体积比。
水的热膨胀系数约为210×10－6/℃，高于水泥的热膨胀系数十多倍，所以，水泥的热膨胀系数取决于它本身的含水量，变动范围为（11～20）×10－6/℃。一般取砂和石子相同的热膨胀系数，统称为骨料的热膨胀系数，变动范围为（5～13）×10－6/℃。
混凝土的热膨胀系数主要随粗骨料的性质和用量而变化，而与含水量关系不大，烘干的和含饱和水的混凝土有近乎相等的热膨胀系数。
普通混凝土的热膨胀系数为（6～13）×10－6/℃，一般平均值为10×10－6/℃。
混凝土常用骨料的热工性能见表3-5。
表3-5 混凝土常用骨料的热工性能（温度20℃）
各种混凝土的热工性能见表3-6。

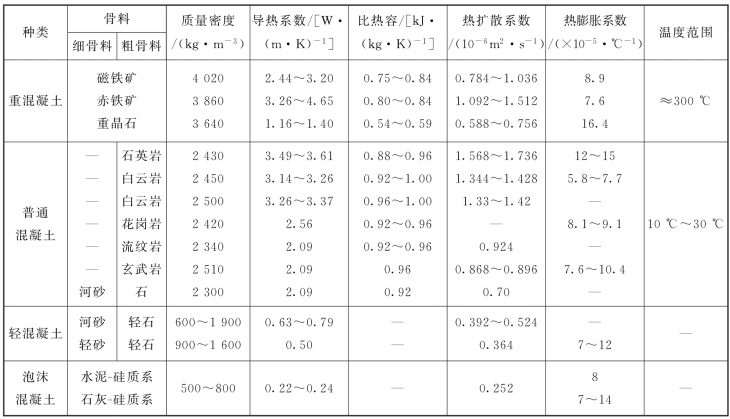

表3-6 各种混凝土的热工性能
相关文章
- 详细阅读
-
高层建筑施工第3版：基坑涌水量计算详细阅读
其计算公式为图1-3均质含水层潜水（无压）完整井基坑涌水量计算简图基坑远离地面水源；基坑近河岸；基坑位于两地表水体之间；基坑靠近隔水边界2.均质含水层潜水（无压）非完整井基坑涌水量计算基坑远离地面水源[图1-4]。......
2025-09-30
-
我国高层建筑混凝土结构规定详细阅读
我国现行《抗震规范》和《混凝土高规》对于在我国常用的各种钢筋混凝土高层结构和混合结构体系给出了其适用的最大高度，分别见表2-2～表2-4。在表中规定的适用高度范围内，规范和规程的各项规定是适用的。《混凝土高规》将高层建筑分为A级高度和B级高度，主要是它们的结构设计和构造要求有所差别，B级比A级高度大，设计要求更高。规范和规程上还给出了钢筋混凝土结构高层建筑适用的最大高宽比。......
2025-09-30
-
建筑施工混凝土机械导读详细阅读
混凝土机械在使用前，必须经过验收，确认合格方能使用。混凝土机械安装处应设防雨棚。混凝土机械的传动部位应设置防护罩。16）加入强制式搅拌机的骨料最大粒径不得超过允许值，并应防止卡料。17）强制式搅拌机的搅拌叶片与搅拌筒底及侧壁的间隙，应经常检查并确认符合规定。3）作业前，应对附着式振动器进行检查和试振。......
2025-09-30
-
高层建筑施工技术的发展详细阅读
随着高层建筑的不断增加，施工技术得到了很大的发展，并在实践中应用、总结、再应用，形成了较为先进的施工技术体系。在脚手架方面，针对高层建筑施工的需要研制了自升降的附着式升降脚手架，已推广使用，效果良好。......
2025-09-30
-
高层建筑施工：桩制作、运输与堆放详细阅读
混凝土预制桩的制作，有并列法、间隔法、重叠法等。制作钢桩的材料必须符合设计要求，并具有出厂合格证明与试验报告。钢桩在地面下仍会发生腐蚀，因此应做好防腐处理。表2-1起吊引起的弯矩值混凝土预制桩多在打桩现场预制，可用轻轨平板车进行运输。在施工现场，桩的堆放层数不宜超过4层。......
2025-09-30
-
高层建筑钢筋混凝土结构：连梁对联肢剪力墙弹塑详细阅读
上节中提到的美国伯克利加州大学所作的双肢剪力墙试验以及对它所作的系列分析可以进一步说明连梁对开洞剪力墙弹塑性阶段的受力和破坏性能的影响。对15层双肢剪力墙所作的弹塑性系列分析主要是改变连梁的尺寸和配筋，共分析了七种情况，其墙肢尺寸和配筋与原试验模型完全相同。......
2025-09-30
-
高层建筑施工-桩基础检测方法与程序详细阅读
桩基础是工程结构中常采用的基础形式之一。建筑基桩检测技术规范表2-4桩基础检测方法及检测目的2.检测工作程序检测工作程序应按图2-20进行。图2-20检测工作程序框图2）进一步明确委托方的具体要求。3）检测项目现场实施的可行性。检测方案宜包含以下内容：工程概况、检测方法及其依据的标准、抽样方案、所需的机械或人工配合、试验周期。当基础埋置深度较大时，桩身完整性检测应在基坑开挖至基底标高后进行。......
2025-09-30
相关推荐
