汽车发动机电控点火系统检测
【摘要】：用万用表测量点火线圈的初级绕组、次级绕组以及附加电阻的电阻值，应符合技术标准；否则说明有故障，应予以更换。拆下火花塞，检测火花塞螺纹及绝缘体有无损坏。如有异常，应更换火花塞。图7－28检测火花塞电极间隙图7－29测量火花塞绝缘电阻3.点火器的检测以宝来BWH 发动机点火器为例，如图7－30 所示。若未在规定值范围内，则应检测电源线及电源。若电阻过大或开路，则检测导线与搭铁点。
1.点火线圈的检测与维修
（1）外观检验。目测点火线圈，若有绝缘盖破裂或外壳碰裂，会因受潮而失去点火能力，应予以更换。
（2）初、次级绕组断路、短路和搭铁的检测。
①测量电阻法。用万用表测量点火线圈的初级绕组、次级绕组以及附加电阻的电阻值，应符合技术标准；否则说明有故障，应予以更换。
②试灯检测法。将试灯接在初级绕组的两接线柱上，若灯不亮则是断路；当检测绕组是否有搭铁故障时，可将试灯的一端与初级绕组相连，一端接外壳，如灯亮，便表示有搭铁故障；短路故障用试灯不易查出。
（3）次级绕组的检测。因为次级绕组一端接于高压插孔，另一端与初级绕组相连，所以检测时，当试灯的一个触针接高压插孔，另一触针接低压接线柱时，若试灯发出亮光，则说明有短路故障；若试灯暗红，则说明无短路故障；若试灯根本不发红，则应注意观察，当将触针从接线柱上移开时，看有无火花发生，如没有火花，说明绕组已断路。
因为次级绕组和初级绕组是相通的，若次级绕组有搭铁故障，在检测初级绕组时就已反映出来了，无须检测。
2.火花塞的检测与维修
（1）外观检测。拆下火花塞，检测火花塞螺纹及绝缘体有无损坏。如有异常，应更换火花塞。
（2）间隙的检测。检测火花塞电极间隙，如图7－28 所示，不同车型发动机的火花塞电极间隙不同，在维修时应查阅维修手册。如桑塔纳AFE 发动机火花塞间隙为0.7～0.8 mm，可通过弯曲负电极来调整火花塞电极间隙，使用过的火花塞电极间隙一般不调整。若火花塞电极间隙不在规定的范围内，应更换火花塞。
（3）电阻的检测。用兆欧表测量火花塞绝缘电阻，如图7－29 所示，电阻值应为10 MΩ或更大。不符合要求则应更换。
若火花塞电极有湿炭痕迹，待其干燥后用火花塞清洁器，以低于588 kPa 的压力、20 s左右的时间清洁火花塞电极。若有机油痕迹，在使用火花塞清洁器之前，先用汽油清除机油。
图7－28 检测火花塞电极间隙
图7－29 测量火花塞绝缘电阻
3.点火器的检测
以宝来BWH 发动机点火器为例，如图7－30 所示。
（1）检测点火模块供电。将万用表调到20 V 的电压挡，将万用表红表笔接触线束端插头2 号插脚，黑表笔搭铁，打开点火开关，电压值应不小于11.5 V。若未在规定值范围内，则应检测电源线及电源。
（2）检测点火模块接地。将万用表调到20 Ω 的电阻挡，两个表笔分别接触线束端插头4 号插脚和发动机搭铁点，电阻值应小于1.5 Ω。若电阻过大或开路，则检测导线与搭铁点。也可用万用表电压挡检测线束端插头2 号插脚（电源电压）对4 号插脚之间的电压值来检测其接地情况，电压值应为电源电压。
（3）检测点火触发功能。把二极管试灯鳄鱼夹可靠搭铁；用二极管试灯电笔接触触发信号线（1 号插孔），短时起动发动机，二极管试灯应闪亮。否则应检测触发信号线是否断路或短路，如信号线没问题则为发动机电脑故障。
用同样方法检测另一触发信号线（3 号线）。
（4）检测次级线圈电阻值。检查1、4 缸和2、3 缸次级线圈的电阻值，如图7－31所示。
图7－30 宝来BWH 发动机点火器
图7－31 检测次级线圈电阻值
标准值为4.0～6.0 kΩ（20 ℃时），如果未达到规定值，就应更换点火器。
4.爆震传感器的检测
以捷达GTX 发动机爆震传感器为例，该发动机有两个爆震传感器，分别为G61（1、2缸爆震传感器）和G66（3、4 缸爆震传感器），电路如图7－32 所示。
图7－32 捷达GTX 发动机爆震传感器电路示意
（1）检测爆震传感器的电阻值。关闭点火开关，分别拔下Ⅰ、Ⅱ号爆震传感器的3 芯插头，如图7－33 所示。用万用表电阻挡分别测量传感器端子与外壳之间的电阻值，应为无穷大，否则应更换爆震传感器。接着用万用表电阻挡测量传感器上2 号端子之间的电阻值，应符合表7－1 的要求。若电阻过大或过小，线束端子可能接触不良或存在断路，应及时排除故障。

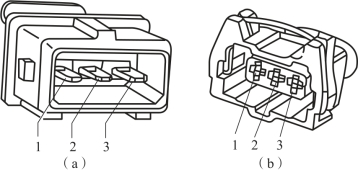

图7－33 捷达GTX 发动机爆震传感器接线端子
（a）传感器插头；（b）传感器插座
表7－1 捷达GTX 发动机爆震传感器电阻值
（2）检测爆震传感器线束的导通性。关闭点火开关，分别拔下Ⅰ、Ⅱ号爆震传感器的3芯插头，然后拔下ECU（J220）的60 芯插头。用万用表电阻挡分别测量Ⅰ号爆震传感器3芯插座的1、2、3 号端子与ECU（J220）的68、67 端子及搭铁之间的电阻值，应均小于0.5 Ω；用万用表电阻挡分别测量Ⅱ号爆震传感器3 芯插座的1、2、3 号端子与ECU（J220）的60 号、67 号端子及搭铁之间的电阻值，也应均小于0.5 Ω。如果电阻值过大或为无穷大，则线束与端子可能接触不良或存在断路，应及时排除故障。
（3）检测爆震传感器的输出信号。检测爆震传感器的输出信号时，应先关闭点火开关，拔下传感器的连接器插头，再闭合点火开关，起动发动机使之怠速运转，用万用表电压挡检测传感器上的1 号与2 号端子，应有脉冲电压信号输出，否则应更换爆震传感器。
