园林绿化工程喷灌管线安装工程量计算及示例

2023-08-28 理论教育版权反馈

【摘要】：1）管道按图示管道中心线长度以“m”计算；不扣除阀门、管件及其附件等所占的长度。①土回填，按管道挖土体积计算，管径在500mm以内的管道所占体积不予扣除。喷头分种类以“个”计算。给水井砌筑以“m”计算。需要从供水管接出DN40分管，其长度为52m。从分管至喷头有4根DN25的支管，长度共计为72m，喷头采用旋转喷头DN50共10个，分管、支管全部采用UPVC塑料管。试根据上述条件求其工程量。根据工程量计算规则：DN40管道长度为52.00m。

喷灌是用专门的管道系统和设备将有压水送至灌溉地段并喷射到空中形成细小水滴洒到田间的一种灌溉方法。喷灌是适用范围广又较节约用水的园林和苗圃温室灌溉手段。

（1）管道安装。

1）管道按图示管道中心线长度以“m”计算；不扣除阀门、管件及其附件等所占的长度。

2）直埋管道的土方工程。

①土回填，按管道挖土体积计算，管径在500mm以内的管道所占体积不予扣除。

②UPVC给水管固筑应按设计图示以“处”计算。

（2）阀门分压力、规格及连接方式以“个”计算。

（3）水表分规格和连接方式以“组”计算。

（4）喷头分种类以“个”计算。

（5）管道刷油分管径以“m”计算，铁件刷油以“kg”计算。

（6）给水井砌筑以“m”计算。

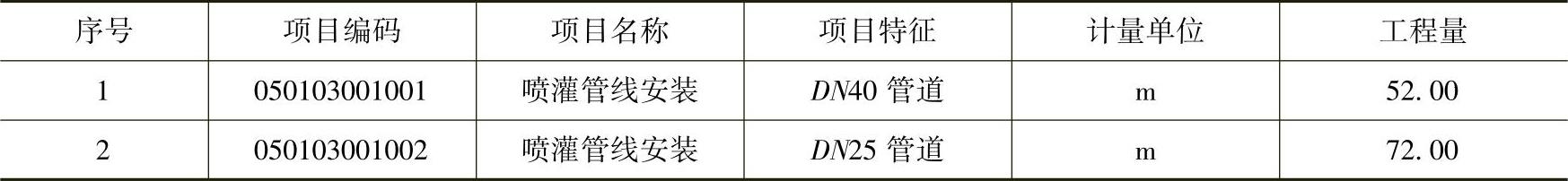

【例1-8】根据设计要求对某绿地进行规划。
