支座的布置，应以有利于墩台传递纵向水平力、有利于梁体的自由变形为原则。根据梁桥的结构体系以及桥宽，支座在纵、横桥向的布置方式主要有以下几种：

（1）对于坡桥宜将固定支座布置在标高低的墩台上。同时，为了避免整个桥跨下滑，影响车辆的行驶，通常在设置支座的梁底面，增设局部的楔形构造，如图7.7-1所示。

（2）对于简支梁桥每跨宜布置一个固定支座，一个活动支座；对于多跨简支梁，一般把固定支座布置在桥台上，每个桥墩上布置一个（组）活动支座与一个（组）固定支座。若个别墩较高，也可在高墩上布置两个（组）活动支座。

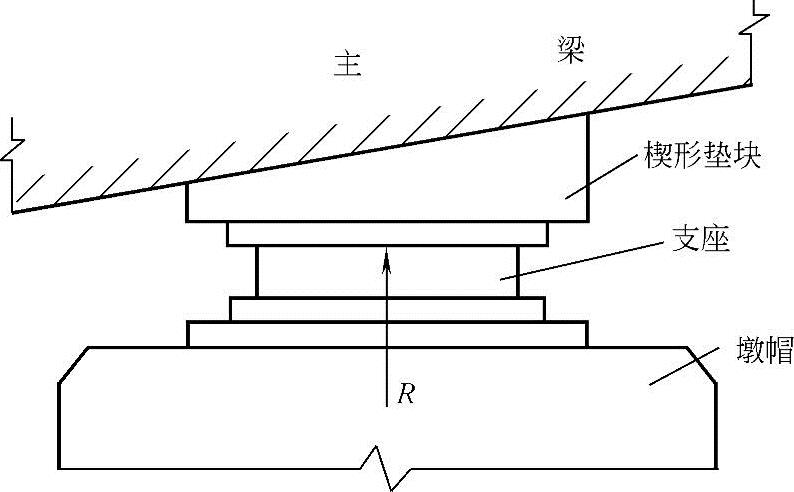

图7.7-1 坡桥楔形垫块

图7.7-2a为地震区单跨简支梁常用布置，也称“浮动”支座布置；图7.7-2b为整体简支板桥或箱梁桥常用支座布置。

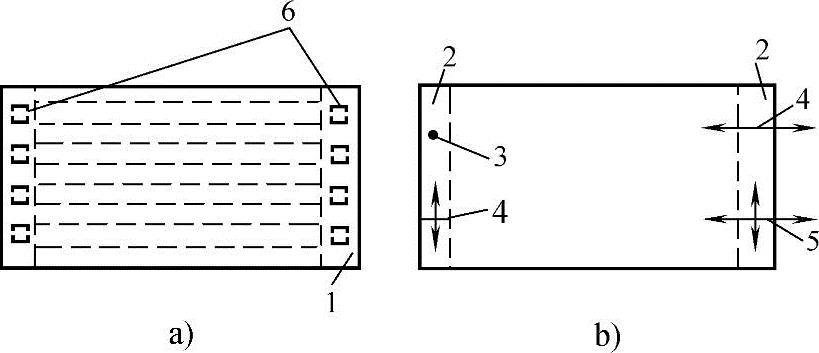

图7.7-2 单跨简支梁支座布置

1、2—桥台 3—固定支座 4—单向活动支座 5—双向活动支座 6—橡胶支座

（3）对于连续梁桥及桥面连续的简支梁桥一般在每一联设置一个固定支座。并宜将固定支座设置在靠近温度中心，以使全梁的纵向变形分散在梁的两端，其余墩台上均设置活动支座。在设置固定支座的桥墩（台）上，一般采用一个固定支座，其余为横桥向的单向活动支座；在设置活动支座的所有桥墩（台）上，一般沿设置固定支座的一侧均布置顺桥向的单向活动支座，其余均为双向活动支座。图7.7-3为连续结构支座布置示意图。

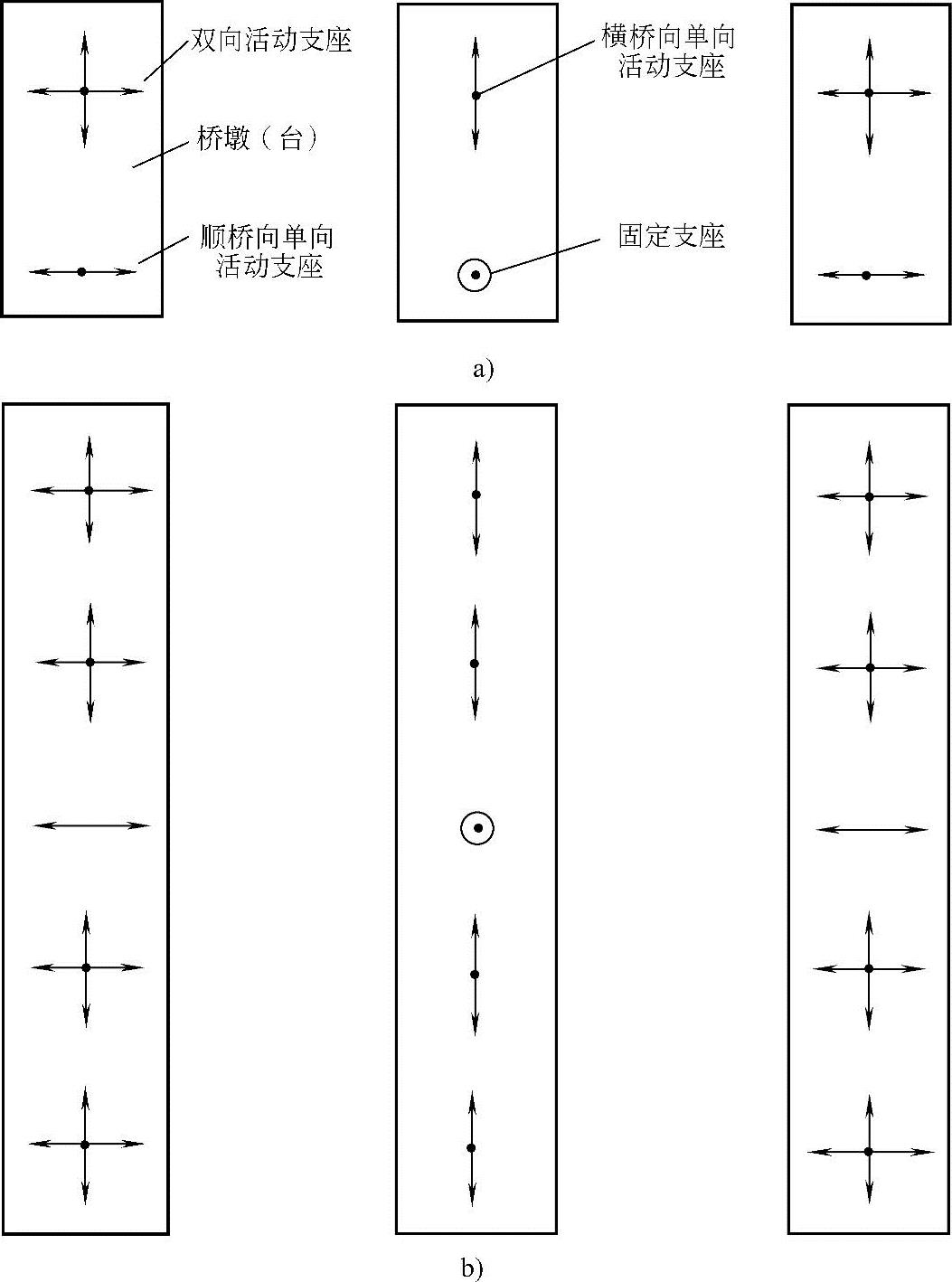

图7.7-3 连续结构支座布置

a）双支座桥梁 b）多支座宽桥

（4）对于悬臂梁桥锚固孔一侧布置固定支座，另一侧布置活动支座；挂孔支座布置与简支梁相同。
