【摘要】:图7.6-30 梁桥柔性排架墩计算图1.基本计算假定外荷载除恒载、车辆活载外,还要计入汽车制动力、温度影响力,必要时还包括墩身受到的风力,但梁身的混凝土收缩、徐变等次要因素可忽略不计。试根据图7.6-34所示荷载布置计算3号墩承受的汽车制动力。

梁桥的柔性墩多用于中、小跨径的桥梁上,当桥跨结构采用连续的构造和变形不够完善的支座(如仅垫油毡数层时),则可近似地按多跨铰接框架的图式计算,如图7.6-30a所示。但目前我国的公路桥梁中,比较多地采用较大摩阻力的板式橡胶支座。这种支座在水平力的作用下,将发生较小的水平向剪切变形,故它可按在节点处设置水平弹簧支承的框架图式计算,如图7.6-30b所示。下面将着重对它的计算特点进行简要介绍。

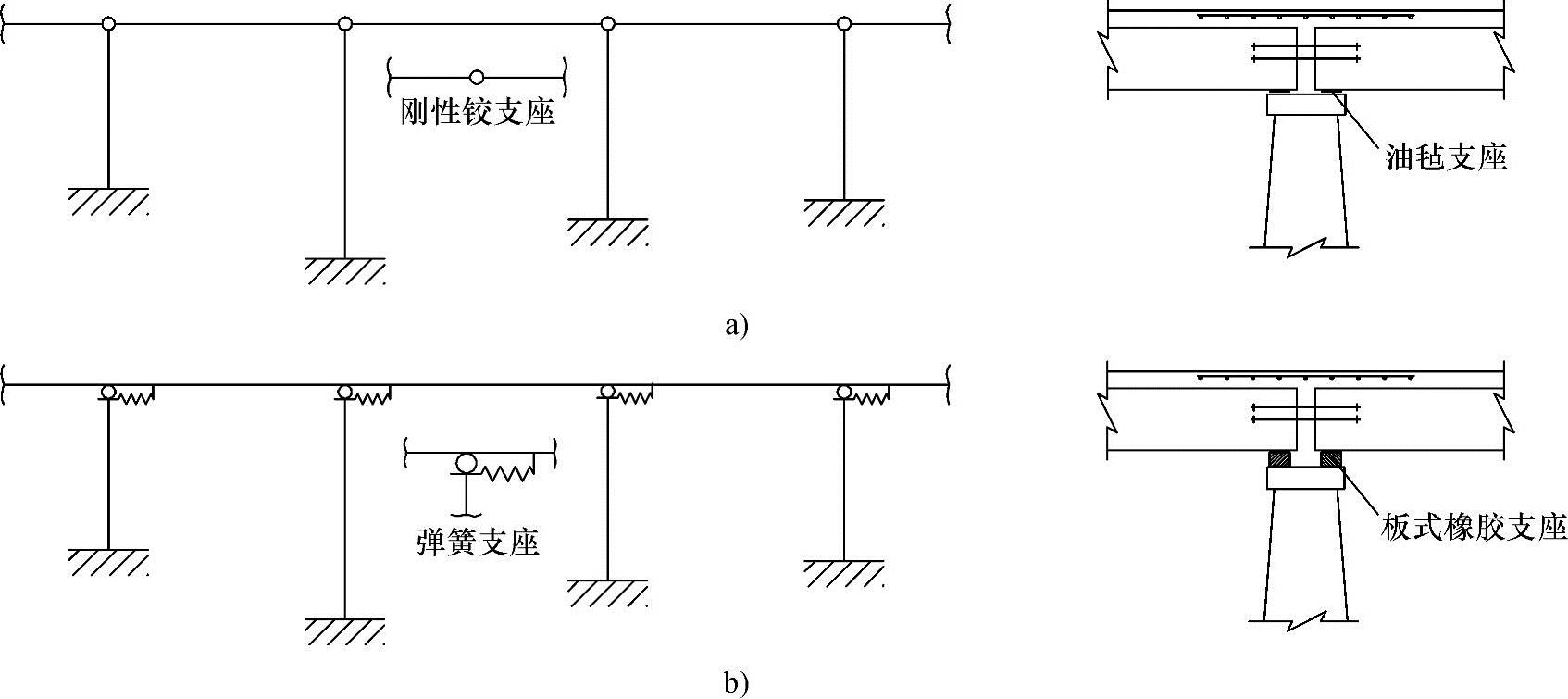

图7.6-30 梁桥柔性排架墩计算图

1.基本计算假定

(1)外荷载除恒载、车辆活载外,还要计入汽车制动力、温度影响力,必要时还包括墩身受到的风力,但梁身的混凝土收缩、徐变等次要因素可忽略不计。

(2)计算制动力时,各墩台受力按墩顶抗推刚度分配。在计算土压力时,如设有实体刚性墩台,则全部由有关刚性墩台承受。如均为柔性墩,则由岸墩承受土压力,并假定此时各个墩顶与上部构造之间不发生相对位移。

(3)计算温度变形时,墩对梁产生的竖向弹性拉伸或压缩影响忽略不计,而只计桩墩顶部水平力对桩墩所引起的弯矩的影响。

(4)在计算梁、墩之间橡胶支座的水平力剪切变形时,忽略因梁体的偏转角θ对它的影响。

2.计算步骤

(1)抗推刚度ki的计算

1)桥墩抗推刚度ki的计算。抗推刚度ki是指使墩顶产生单位水平位移所需施加的水平反力。


当墩柱下端固定在基础或承台顶面时


式中 δi——单位水平力作用在第i个柔性墩顶产生的水平位移(m/kN);

li——第i墩柱下端刚接处到墩顶的高度(m);

I——墩身横截面对形心轴的惯性矩(m4)。

2)橡胶支座抗推刚度k的计算。如图7.6-31所示,支座的抗推刚度k


式中 G——橡胶材料的剪切模量;

t——橡胶片的总厚度;

A——支座承压面积的总和;

HΔ——水平力和相应剪切位移。

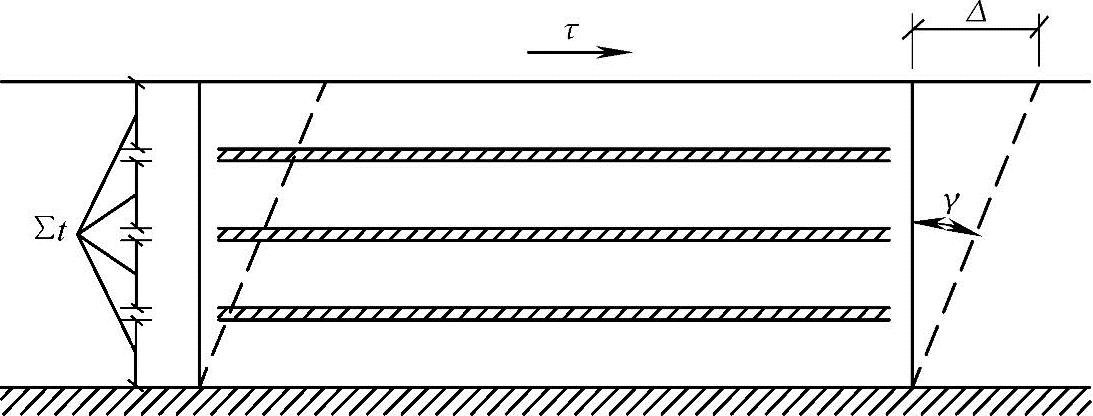

图7.6-31 板式橡胶支座的剪切变形

3)墩与支座的组合抗推刚度kzi


(2)墩顶制动力的计算


式中 HiT——作用在第i墩台的制动力(kN);

T——全桥(或一联)承受的制动力(kN);

由制动力引起的墩顶水平位移ΔiT


(3)梁的温度变形引起的水平力 当温度下降时,桥梁上部结构将缩短,两岸边排架向河心偏移。当温度上升时,桥梁上部结构将伸长,两岸边排架向路堤偏移。因此,无论温度升高或降低,必然存在一个温度变化时偏移值等于0的位置x0(称为温度中心)。在求排架的偏移值时,需先求出这个位置。

如果用x1x2、…、xi表示自温度中心至1号、2号、…、i号排架的距离,则得各墩顶部由温度变化引起的水平位移为

Δit=αΔtxi (7.6-28)

式中 α——上部结构的线膨胀系数;

Δt——温度升降的度数。

Δitxi均带有正负号,以温度中心为原点,指向x轴正轴为正。


式中 Li——各跨跨径。

【例7.6-5】 图7.6-32所示为五跨的简支梁桥,跨长L=20m,桥宽为9m,钢筋混凝土双柱式墩(D=1.0m),混凝土强度等级为C30,扩大基础奠基在基岩上。桥面连续,每座桥墩顶面均布置两排共24个直径d=20cm的普通板式橡胶支座,而0号和5号桥台各设置12个,橡胶支座的∑t=4cm,G=1.1MPa。试计算各墩组合抗推刚度kzi

解答:(1)计算桥墩ki

C30混凝土的弹性模量

E=3×104MPa

桥墩顺桥向的抗弯惯性矩为


各墩的抗推刚度ki


同理得:

k墩2=1515kN/m

k墩3=829.8kN/m

k墩4=5113.3kN/m

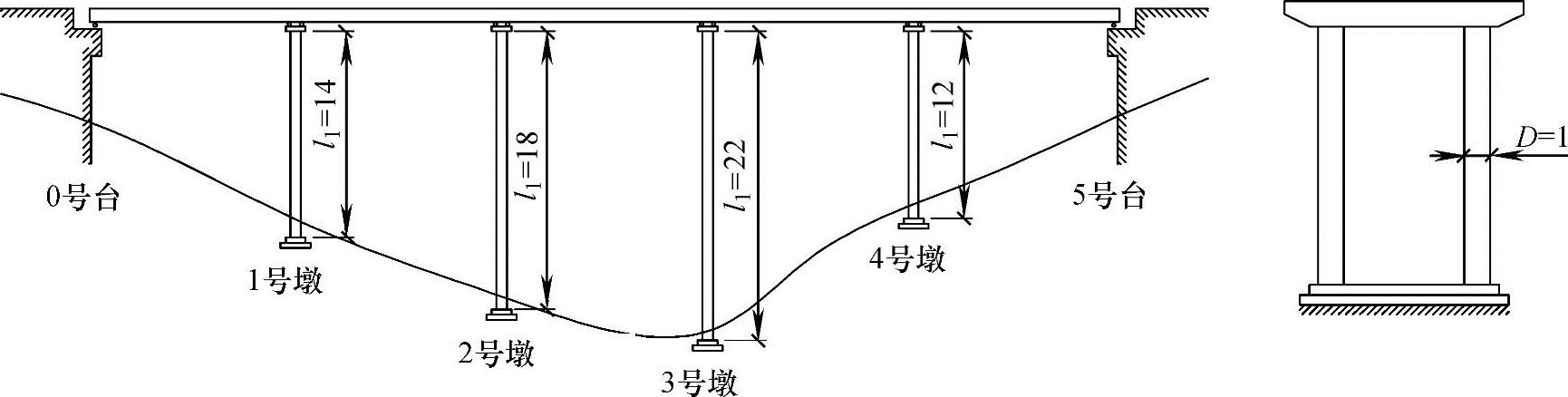

图7.6-32 【例7.6-5】图(尺寸单位:m)

(2)板式橡胶支座的抗推刚度k

由式(7.6-24)得


(3)各墩的组合抗推刚度kzi


同理得

kz2=1411.84kN/m

kz3=797.87kN/m

kz4=4101.77kN/m


【例7.6-6】 已知条件同【例7.6-5】,计算跨径为19.14m,降温25℃。试计算3号墩承受的温度影响力。

解答:(1)确定温度偏移值为0的位置 如图7.6-33所示,以0-0线为基准,令0-0线距离0号桥台支座中心的距离为x0,由式(7.6-30)得x0

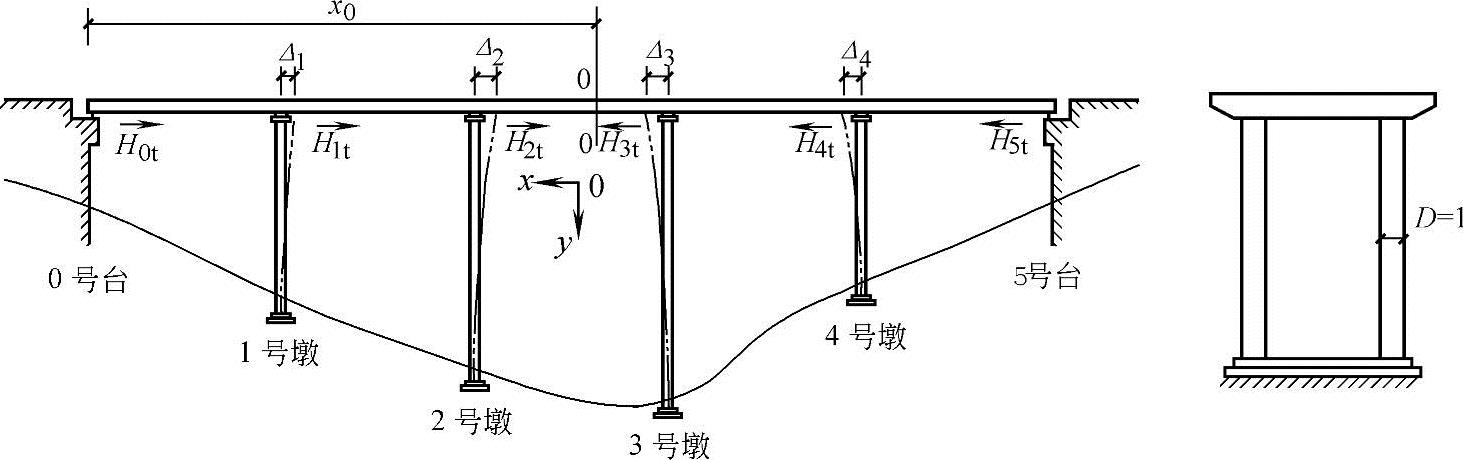

图7.6-33 【例7.6-6】图(尺寸单位:m)


(2)求3号墩墩顶的位移量Δ3 可以算出3号墩至温度偏移零点的距离

x3=(51.12-3×20)m=-8.88m

混凝土的线膨胀系数为

α=1×10-5

由式(7.6-28)得3号墩墩顶位移值为

Δ3t=αΔtx3=1×10-5×(-25)×(-8.88)m=2.22×10-3m

(3)3号墩承受的温度影响力H3t

H3t=kz3Δ3t=797.87×2.22×10-3kN=1.771kN

【例7.6-7】 已知条件同【例7.6-5】,设计荷载为公路—Ⅱ级。试根据图7.6-34所示荷载布置计算3号墩承受的汽车制动力。

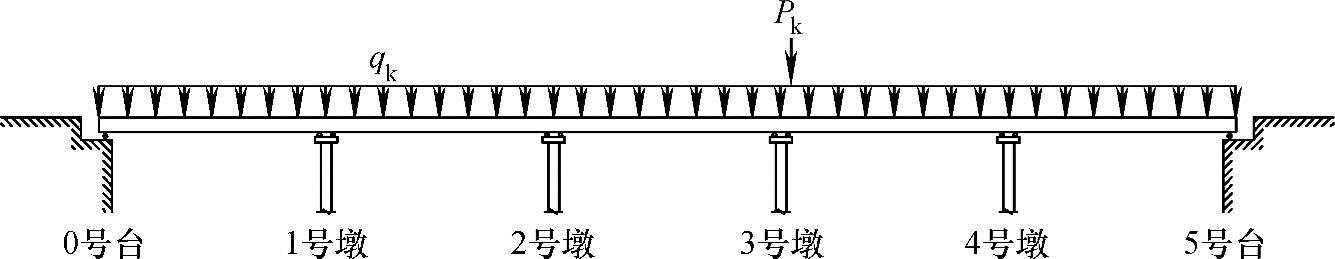

图7.6-34 【例7.6-7】图(荷载单位:kN)

解答:(1)求汽车制动力 制动力按车道荷载计算

qk=10.5×0.75kN/m=7.875kN/m


制动力为

T1=(20×n×qk+Pk)×10%kN=96.49kN

T2=90kN

T=96.49kN

(2)汽车向左行驶时的制动力分配 制动力按刚度比分配到各桥墩,分配公式为


对于3号墩,当车辆向左行驶时,其制动力为


相应地,其水平位移为


(3)汽车向右行驶时的制动力分配 只需将向左行驶的计算值反号即得

H3T=-2.58kN

Δ3T=-3.234×10-3m
