桥梁横断面设计包括：确定桥面的宽度（行车道宽度和人行道宽度），桥跨结构的横截面布置（除车道和人行道外的栏杆布置、横向坡度）。桥面宽度决定于行车和行人的交通需要。行车道宽度主要取决于车道数和每个车道的宽度。公路车道宽度与设计速度有关。

《通用规范》3.3.1条第1款规定了各级公路的设计速度。各级公路应选用的设计速度见表7.1-1。确定桥涵净宽时，其所依据的设计速度应沿用各级公路选用的设计速度。

表7.1-1 各级公路设计速度

根据《通用规范》3.3.1条规定，各种设计速度应占用的车道宽度见表7.1-2。

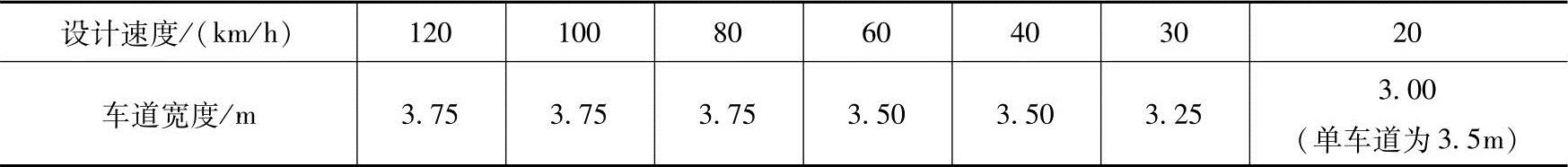

表7.1-2 车道宽度

注：高速公路上的八车道桥梁，当设置左侧路肩时，内侧车道宽度可采用3.50m。

桥面净空是保证车辆、行人安全顺畅通过桥梁所需要的桥梁上方空间限界。在该净空限界范围内，不得有桥跨结构构件或任何其他装置侵入。桥面净空应符合《通用规范》3.3.1条规定：桥涵净空应符合图7.1-1公路建筑限界规定及本条其他各款规定。

图7.1-1 桥涵净空（尺寸单位：m）

a）高速公路、一级公路（整体式） b）高速公路、一级公路（分离式） c）二、三、四级公路

注：1.当桥梁设置人行道时，桥涵净空应包括该部分的宽度。

2.人行道、自行车道与行车道分开设置时，其净高不应小于2.5m。

图中 W——行车道宽度（m），为车道数乘以车道宽度，并计入所设置的加（减）速车道、紧急停车道、爬坡车道、慢车道或错车道的宽度，车道宽度规定见表7.1-2；

C——当设计速度大于100km/h时为0.5m；当设计速度等于或小于100km/h时为0.25m；

S₁——行车道左侧路缘带宽度（m），见表7.1-3；

S₂——行车道右侧路缘带宽度（m），应为0.5m；

M₁——中间带宽度（m），由两条左侧路缘带和中央分隔带组成，见表7.1-3；

M₂——中央分隔带宽度（m），见表7.1-3；

E——桥涵净空顶角宽度（m），当L≤1m时，E=L；当L＞1m时，E=1m；

H——净空高度（m），高速公路和一级、二级公路上的桥梁应为5m，三、四级公路上的桥梁应为4.5m；

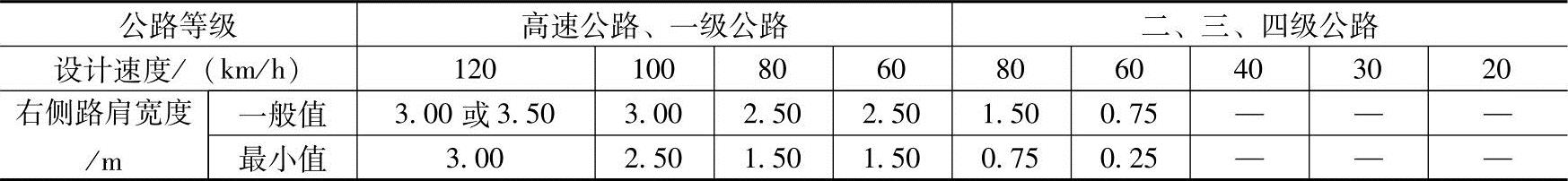

L₂——桥涵右侧路肩宽度（m），见表7.1-4，当受地形条件及其他特殊情况限制时，可采用最小值；高速公路和一级公路上桥梁应在右侧路肩内设右侧路缘带，其宽度为0.5m；设计速度为120km/h的四车道高速公路上桥梁，宜采用3.50m的右侧路肩；六车道、八车道高速公路上桥梁，宜采用3.00m的路肩；高速公路、一级公路上桥梁的右侧路肩宽度小于2.50m且桥长超过500m时，宜设置紧急停车带，紧急停车带宽度包括路肩在内为3.50m，有效长度不应小于30m，间距不宜大于500m；

L₁——桥梁左侧路肩宽度（m），见表7.1-5。八车道及八车道以上高速公路上的桥梁宜设置左路肩，其宽度应为2.5m。左侧路肩宽度内含左侧路缘带宽度；

L——侧向宽度，高速公路、一级公路上桥梁的侧向宽度为路肩宽度（L₁、L₂）；二、三、四级公路上桥梁的侧向宽度为其相应的路肩宽度减去0.25m。

表7.1-3 中间带宽度
