施工测量应符合现行国家标准《工程测量规范》GB 50026的有关规定，并应根据建筑物的平面、体型、层数、高度、场地状况和施工要求，编制施工测量方案。

高层建筑施工采用的测量器具，应按国家计量部门的有关规定进行检定、校准，合格后方可使用。测量仪器的精度应满足下列规定：

（1）在场地平面控制测量中，宜使用测距精度不低于±（3mm+2×10^-6×D）、测角精度不低于±5″级的全站仪或测距仪（D为测距，以mm为单位）。

（2）在场地标高测量中，宜使用精度不低于DSZ3的自动安平水准仪。

（3）在轴线竖向投测中，宜使用±2＂及激光经纬仪或激光自动铅直仪。

大中型高层建筑施工项目，应先建立场区平面控制网，再分别建立建筑物平面控制网；小规模或精度高的独立施工项目，可直接布设建筑物平面控制网。控制网应根据复核后的建筑红线桩或城市测量控制点准确定位测量，并应做好桩位保护。

（1）场区平面控制网可根据场区的地形条件和建筑物的布置情况，布设成建筑方格网、导线网、三角网、边角网或GPS网。建筑方格网的主要技术要求应符合表6.10-1的规定。

（2）建筑物平面控制网宜布设成矩形，特殊时也可布设成十字形主轴线或平行于建筑外廓的多边形。其主要技术要求应符合表6.10-2的规定。

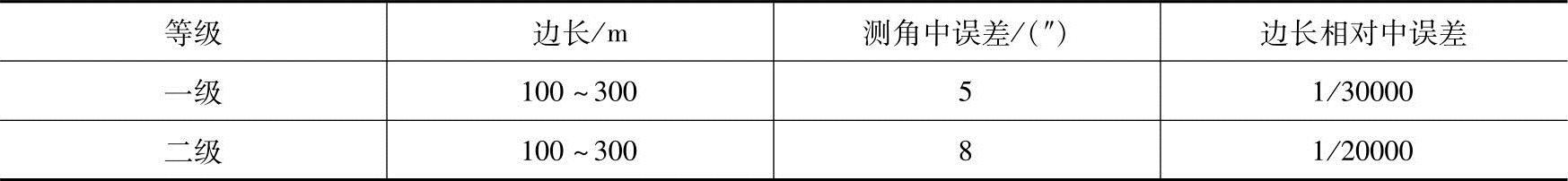

表6.10-1 建筑方格网的主要技术要求

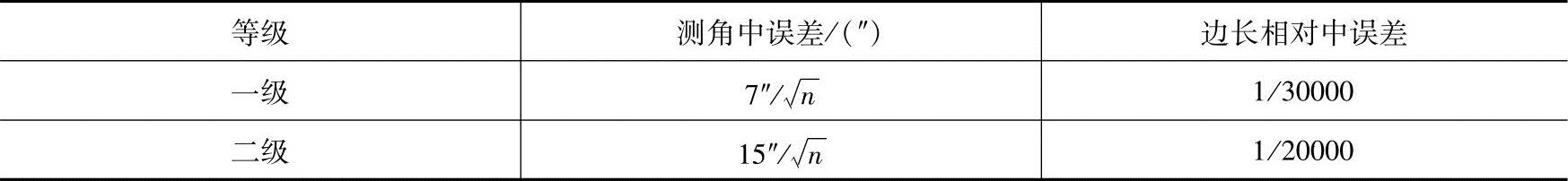

表6.10-2 建筑物平面控制网的主要技术要求

注：n为建筑物结构的跨数。

应根据建筑平面控制网向混凝土底板垫层上投测建筑物外廓轴线，经闭合校测合格后，再放出细部轴线及有关边界线。基础放线尺寸允许偏差应符合表6.10-3的规定。

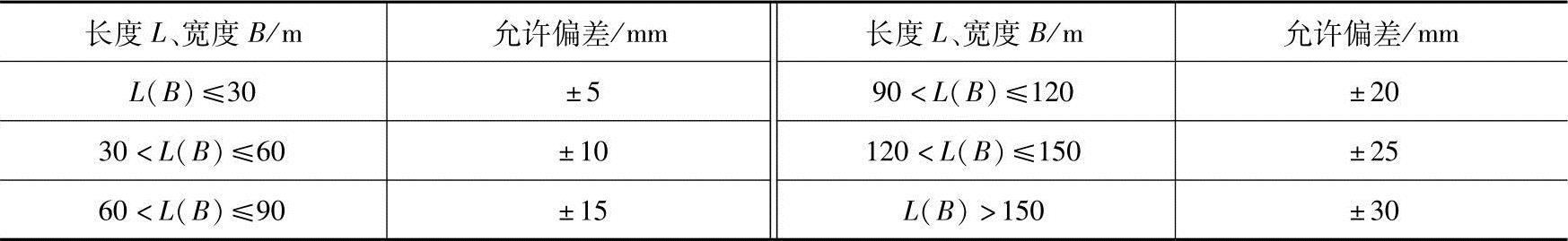

表6.10-3 基础外轮廓尺寸允许偏差

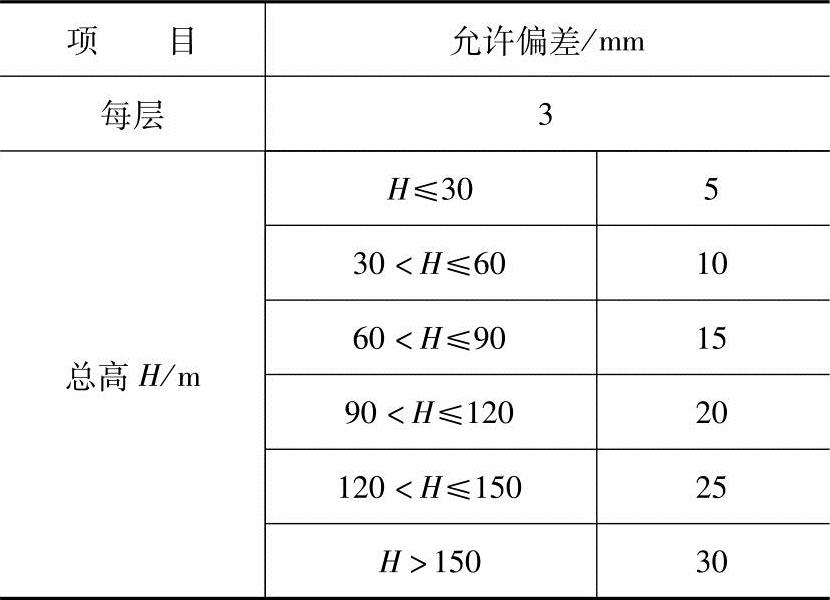

高层建筑结构施工可采用内控法或外控法进行轴线竖向投测。首层放线验收后，应根据测量方案设置内控点或将控制轴线引测至结构外立面上，并作为各施工层主轴线竖向投测的基准。轴线的竖向投测，应以建筑物轴线控制桩为测站。竖向投测的允许偏差应符合表6.10-4的规定。

控制轴线投测至施工层后，应组成闭合校核。控制轴线应包括：

（1）建筑物外廓轴线。

（2）伸缩缝、沉降缝两侧轴线。

（3）电梯间楼梯间两侧轴线。

（4）单元施工流水段分界轴线。

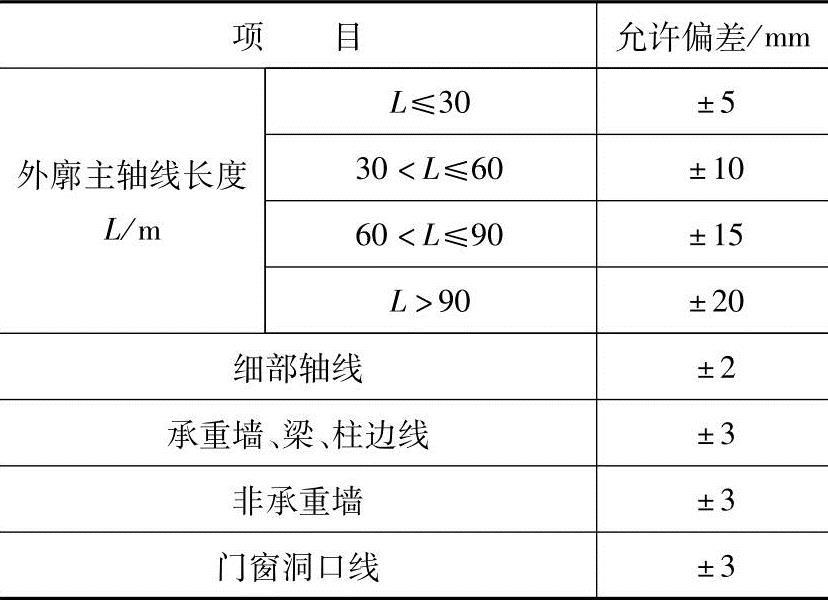

施工层放线时，应先在结构平面上校核投测轴线，再测设细部轴线和墙、柱、梁、门窗洞口等边线，放线的允许偏差见表6.10-5。

场地标高控制网应根据复核后的水准点或已知标高点引测，引测标高宜采用附合测法，其闭合差不应超过（n为测站数）或为测线长度，以km为单位）。标高的竖向传递，应从首层起始标高线竖直量取，且每栋建筑应由三处分别向上传递。当三个点的标高差值小于3mm时应取其平均值；否则应重新引测。标高的允许偏差应符合表6.10-6的规定。
