核心筒或内筒设计规定，墙肢布置对称
【摘要】：带转换构件的结构设计规定见6.7节。筒体结构核心筒或内筒设计应符合下列规定：墙肢宜均匀、对称布置。筒体墙应按6.4.2节4验算墙体稳定，且外墙厚度不应小于200mm，内墙厚度不应小于160mm，必要时可设置扶壁柱或扶壁墙。筒体墙的加强部位高度、轴压比限值、边缘构件设置以及截面设计，应符合6.4节的有关规定。
1.结构布置
筒中筒结构的高度不宜低于80m，高宽比不宜小于3。对高度不超过60m的框架—核心筒结构，可按框架—剪力墙结构设计。核心筒或内筒的外墙与外框柱间的中距，非抗震设计大于15m、抗震设计大于12m时，宜采取另设内柱等措施。
核心筒或内筒的外墙不宜在水平方向连续开洞，洞间墙肢的截面高度不宜小于1.2m；当洞间墙肢的截面高度与厚度之比小于4时，宜按框架柱进行截面设计。抗震设计时，框筒柱和框架柱的轴压比限值可采用框架—剪力墙结构的规定。
楼盖主梁不宜搁置在核心筒或内筒的连梁上。当相邻层的柱不贯通时，应设置转换梁等构件。带转换构件的结构设计规定见6.7节（《高规》第10章）。
核心筒或内筒中剪力墙截面形状宜简单；截面形状复杂的墙体可按应力进行截面设计校核。
筒体结构核心筒或内筒设计应符合下列规定：
（1）墙肢宜均匀、对称布置。
（2）筒体角部附近不宜开洞，当不可避免时，筒角内壁至洞口的距离不应小于500mm和开洞墙的截面厚度的较大值。
（3）筒体墙应按6.4.2节4验算墙体稳定，且外墙厚度不应小于200mm，内墙厚度不应小于160mm，必要时可设置扶壁柱或扶壁墙。

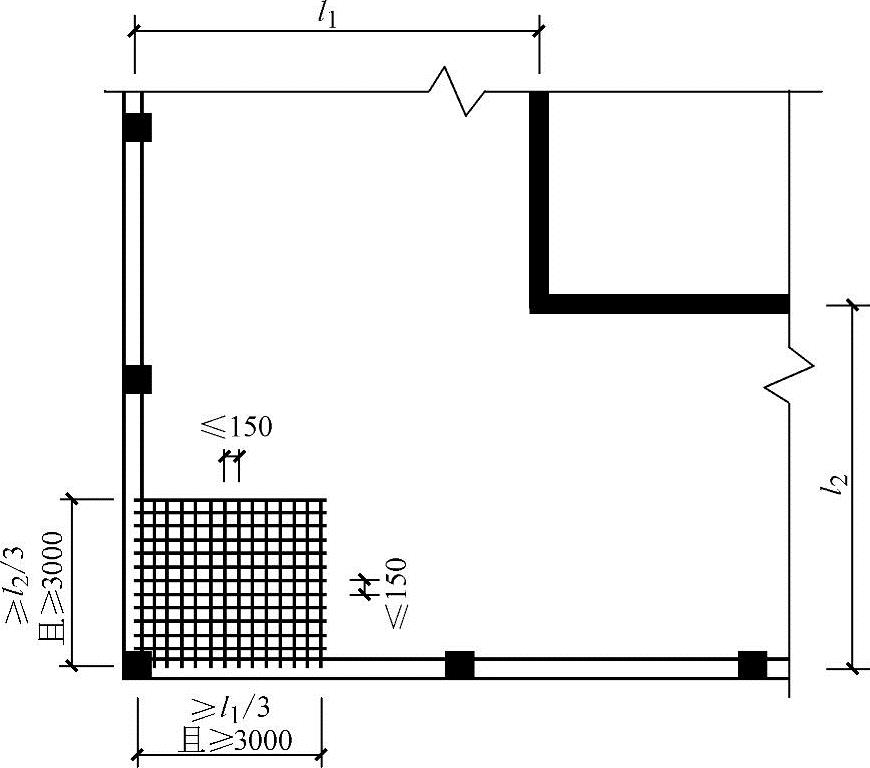

图6.6-1 板角配筋示意（单位：mm）
（4）筒体墙的水平、竖向配筋不应少于两排，其最小配筋率应满足剪力墙的竖向和水平钢筋配筋率要求（见6.4.2节）。
（5）抗震设计时，核心筒、内筒的连梁宜配置对角斜向钢筋或交叉暗撑。
（6）筒体墙的加强部位高度、轴压比限值、边缘构件设置以及截面设计，应符合6.4节的有关规定。
2.混凝土强度
筒体结构的混凝土强度等级不宜低于C30。
3.楼盖配筋要求
筒体结构的楼盖外角宜设置双层双向钢筋（图6.6-1），单层单向配筋率不宜小于0.3%，钢筋的直径不应小于8mm，间距不应大于150mm，配筋范围不宜小于外框架（或外筒）至内筒外墙中距的1/3和3m。
4.筒体墙的加强部位、边缘构件的设置
抗震设计时，核心筒墙体设计尚应符合下列规定：
底部加强部位主要墙体的水平和竖向分布钢筋的配筋率均不宜小于0.30%；底部加强部位约束边缘构件沿墙肢的长度宜取墙肢截面高度的1/4，约束边缘构件范围内应主要采用箍筋；底部加强部位以上角部墙体宜按6.4.2节6（4）的规定设置约束边缘构件。
5.截面配筋设计
筒体结构各种构件的截面设计和构造措施应遵守对框架结构、剪力墙结构、框架—剪力墙结构和筒体结构的有关规定（《高规》第6～9章）。核心筒或内筒中剪力墙截面形状宜简单；截面形状复杂的墙体可按应力进行配筋。
