6.3.1框架结构设计规定
【摘要】：《抗规》第6.3.2条规定，采用梁宽大于柱宽的扁梁时，楼板应现浇，梁中线宜与柱中线重合，扁梁应双向布置，且不宜用于一级框架结构。框架结构按抗震设计时，不应采用部分由砌体墙承重之混合形式。预应力混凝土结构的混凝土强度等级不宜低于C40，不应低于C30。 在地震区钢筋混凝土框架结构中，采用梁宽大于柱宽的扁梁时，下列何项所述的构造措施不妥？
1.结构布置与构件尺寸
（1）框架结构布置要求 《高规》规定，框架结构应设计成双向梁柱抗侧力体系。主体结构除个别部位外，不应采用铰接。抗震设计的框架结构不应采用单跨框架。
框架梁、柱中心线宜重合。当梁柱中心线不能重合时，在计算中应考虑偏心对梁柱节点核心区受力和构造的不利影响，以及梁荷载对柱子的偏心影响。梁、柱中心线之间的偏心距，9度抗震设计时不应大于柱截面在该方向宽度的1/4；非抗震设计和6～8度抗震设计时不宜大于柱截面在该方向宽度的1/4，如偏心距大于该方向柱宽的1/4时，可采取增设梁的水平加腋（图6.3-1）等措施。设置水平加腋后，仍须考虑梁柱偏心的不利影响。
（2）水平加腋梁 梁的水平加腋厚度可取梁截面高度，其水平尺寸宜满足下列要求：
bx/lx≤1/2 （6.3-1）
bx/bb≤2/3 （6.3-2）
bb+bx+x≥bc/2 （6.3-3）
式中 bx——梁水平加腋宽度；
lx——梁水平加腋长度；
bb——梁截面宽度；
bc——沿偏心方向柱截面宽度；
x——非加腋侧梁边到柱边的距离。当梁柱偏心较大时，一般x均较小。
梁采用水平加腋时，框架节点有效宽度bj宜符合下式要求：
当x=0时，bj按下式计算：
bj≤bb+bx （6.3-4）

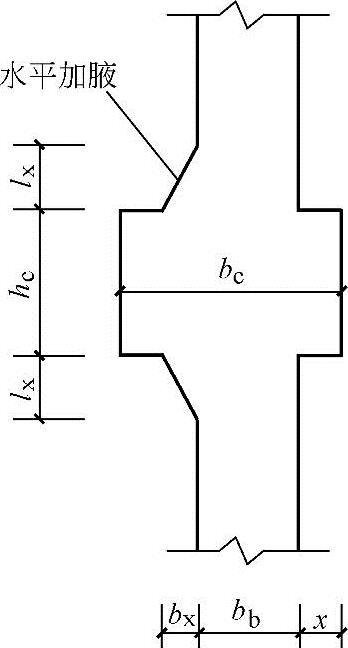

图6.3-1 水平加腋
当x≠0时，bj取式（6.3-5）和式（6.3-6）中计算的较大值，且应满足式（6.3-7）的要求：
bj≤bb+bx+x （6.3-5）
bj≤bb+2x （6.3-6）
bj≤bb+0.5hc （6.3-7）
式中 hc——柱截面高度。
（3）框架梁截面尺寸要求 框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。
当梁高较小或采用扁梁时，除验算其承载力和受剪截面要求外，尚应满足刚度和裂缝的有关要求。在计算梁的挠度时，可扣除梁的合理起拱值；对现浇梁板结构，宜考虑梁受压翼缘的有利影响。
《抗规》第6.3.2条规定，采用梁宽大于柱宽的扁梁时，楼板应现浇，梁中线宜与柱中线重合，扁梁应双向布置，且不宜用于一级框架结构。扁梁的截面尺寸应符合下列要求，并应满足现行有关规范对挠度和裂缝宽度的规定：
bb≤2bc （6.3-8）
bb≤bc+hb （6.3-9）
hb≥16d （6.3-10）
式中 bc——柱截面宽度，圆形截面取柱直径的0.8倍；
bb、hb——梁截面宽度和高度；
d——柱纵筋直径。
（4）框架柱截面尺寸要求 柱截面尺寸宜符合下列要求：
1）矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时四级不宜小于300mm，一、二、三级时不宜小于400mm；圆柱截面直径，非抗震设计和四级抗震设计时不宜小于350mm，一、二、三级时不宜小于450mm。
2）柱剪跨比宜大于2。
3）柱截面高宽比不宜大于3。
2.填充墙
框架结构的填充墙及隔墙宜选用轻质墙体，构造上应与主体结构可靠连接，并应满足承载力、稳定和变形要求。抗震设计时，框架结构如采用砌体填充墙，其布置应符合下列要求：
（1）避免形成上、下层刚度变化过大。
（2）避免形成短柱。
（3）减少因抗侧刚度偏心所造成的结构扭转。
抗震设计时，砌体填充墙及隔墙应具有自身稳定性，并应符合下列要求：
（1）砌体的砂浆强度等级不应低于M5，当采用砖及混凝土砌块时，砌块的强度等级不应低于MU5；采用轻质砌块时，砌块的强度等级不应低于MU2.5。墙顶应与框架梁或楼板密切结合。
（2）砌体填充墙应沿框架柱全高每隔500mm左右设置2根直径6mm的拉筋，拉筋伸入墙内的长度，6度时拉筋宜沿墙全长贯通，7、8、9度设防烈度时应沿墙全长贯通。
（3）墙长大于5m时，墙顶与梁（板）宜有钢筋拉结；墙长大于8m或层高的2倍时，宜设置间距不大于4m的钢筋混凝土构造柱；墙高超过4m时，墙体半高处（或门洞上皮）宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
（4）楼梯间采用砌体填充墙时，应设置间距不大于层高且不大于4m的钢筋混凝土构造柱，并应采用钢丝网砂浆面层加强。
框架结构按抗震设计时，不应采用部分由砌体墙承重之混合形式。框架结构中的楼、电梯间及局部出屋顶的电梯机房、楼梯间、水箱间等，应采用框架承重，不应采用砌体墙承重。
3.楼梯间
抗震设计时，框架结构的楼梯间应符合下列规定：
（1）楼梯间的布置应尽量减小其造成的结构平面不规则。
（2）宜采用现浇钢筋混凝土楼梯，楼梯结构应有足够的抗倒塌能力。
（3）宜采取措施减小楼梯对主体结构的影响。
（4）当钢筋混凝土楼梯与主体结构整体连接时，应考虑楼梯对地震作用及其效应的影响，并应对楼梯构件进行抗震承载力验算。
4.混凝土强度等级
现浇框架梁、柱、节点的混凝土强度等级，按一级抗震等级设计时，不应低于C30；按二～四级和非抗震设计时，不应低于C20。现浇非预应力混凝土楼盖结构的混凝土强度等级不宜大于C40；框架柱的混凝土强度等级，抗震设防烈度为9度时不宜大于C60，抗震设防烈度为8度时不宜大于C70。预应力混凝土结构的混凝土强度等级不宜低于C40，不应低于C30。
【例6.3-1】 框架梁、柱与剪力墙的轴线宜重合在同一平面内，当梁、柱轴线间有偏心时，下列（ ）项符合《高层建筑混凝土结构技术规程》（JGJ3—2010）的规定。
（A）不宜大于柱截面任何方向边长的1/4
（B）不宜大于柱截面在该方向边长的1/4
（C）不宜大于柱截面垂直方向边长的1/4
（D）不宜大于柱截面边长的1/4
答案：（B）
解答：根据本节内容，选（B）。
【例6.3-2】 在地震区钢筋混凝土框架结构中，采用梁宽大于柱宽的扁梁时，下列何项所述的构造措施不妥？
（A）楼板应现浇，梁中线宜与柱中线重合
（B）扁梁应双向布置，且不宜用于一级框架结构
（C）应满足现行有关规范对挠度和裂缝宽度的规定
（D）扁梁的截面宽度不应大于2倍柱截面宽度，且不应大于柱截面宽度与梁截面高度之和。扁梁的截面高度不应大于16倍柱纵筋直径
答案：（D）
解答：根据本节内容，（A）、（B）、（C）正确；（D）不妥，扁梁的截面高度不应小于16倍柱纵筋直径。
