岩石锚杆基础，《规范》方法及教程

2023-08-28 理论教育版权反馈

【摘要】：岩石锚杆基础适用于直接建在基岩上的柱基，以及承受拉力或水平力较大的建筑物基础。灌浆前，应将锚杆孔清理干净。某岩石锚杆基础，锚杆孔直径采用80mm，孔深度为1200mm。锚杆筋体采用HRB335级钢筋，其直径为20mm，插入孔内长度为1150mm。

岩石锚杆基础适用于直接建在基岩上的柱基，以及承受拉力或水平力较大的建筑物基础。锚杆基础应与基岩连成整体，并应符合下列要求：

1）锚杆孔直径，宜取锚杆筋体直径的3倍，但不应小于一倍锚杆筋体直径加50mm。锚杆基础的构造要求，可按图5.9-13采用。

2）锚杆筋体插入上部结构的长度，应符合钢筋的锚固长度要求。

3）锚杆筋体宜采用热轧带肋钢筋，水泥砂浆强度不宜低于30MPa，细石混凝土强度不宜低于C30。灌浆前，应将锚杆孔清理干净。

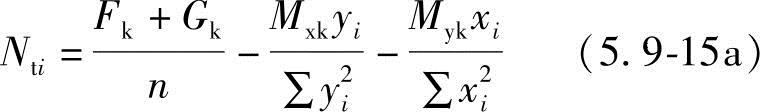

锚杆基础中单根锚杆所承受的拔力，应按下列公式验算

图5.9-13 锚杆基础

d₁—锚杆直径 l—锚杆的有效锚固长度 d—锚杆筋体直径

N_tmax≤R_t （5.9-15b）

式中 F_k——相应于作用的标准组合时，作用在基础顶面上的竖向力（kN）；

G_k——基础自重及其上的土自重（kN）；

M_xk、M_yk——按作用的标准组合计算作用在基础底面形心的力矩值（kN·m）；

x_i、y_i——第i根锚杆至基础底面形心的y、x轴线的距离（m）；

N_ti——相应于作用的标准组合时，第i根锚杆所承受的拔力值（kN）；

R_t——单根锚杆抗拔承载力特征值（kN）。

对设计等级为甲级的建筑物，单根锚杆抗拔承载力特征值应通过现场试验确定；对于其他建筑物应符合下式规定

R_t≤0.8πd₁lf （5.9-16）

式中 f——砂浆与岩石间的粘结强度特征值（MPa），可按表5.9-2选用。其他参数见图5.9-13。

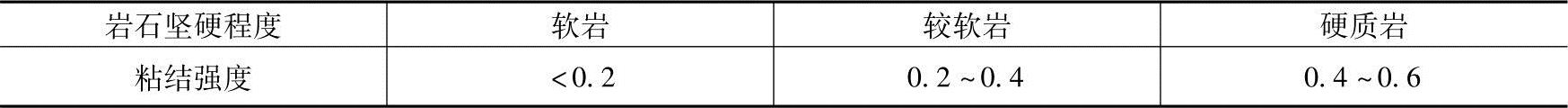

表5.9-2 砂浆与岩石间的粘结强度特征值/MPa

注：水泥砂浆强度为30MPa或细石混凝土强度等级为C30。

【例5.9-15】某岩石锚杆基础，锚杆孔直径采用80mm，孔深度为1200mm。锚杆筋体采用HRB335级钢筋，其直径为20mm，插入孔内长度为1150mm。灌孔水泥砂浆强度为30MPa，砂浆与岩石间的粘结强度特征值取0.4MPa。试问，当按《规范》的规定进行计算时，其单根锚杆抗拔承载力特征值R_t（kN）应与下列何项数值最为接近？

（A）23.12 （B）92.49 （C）96.51 （D）97.39

答案：（B）

解答：根据式（5.9-16）

R_t=0.8πd₁lf=0.8×π×80×1150×0.4N=92488.7N≈92.49kN

【例5.9-16】～【例5.9-18】某单层地下车库建于岩石地基上，采用岩石锚杆基础。柱网尺寸8.4m×8.4m，中间柱截面尺寸600mm×600mm，地下水位位于自然地面以下1m，图5.9-14为中间柱的基础示意图。

【例5.9-16】相应于作用的标准组合时，作用在中间柱承台底面的竖向力总和为-500kN（方向向上，已综合考虑地下水浮力、基础自重及上部结构传至柱基的轴力）；作用在基础底面形心的力矩值M_xk及M_yk均为100kN·m。试问，作用的标准组合时，单根锚杆承受的最大拔力N_tmax（kN）最接近与下列何项数值？

（A）125 （B）167 （C）208 （D）270

答案：（C）

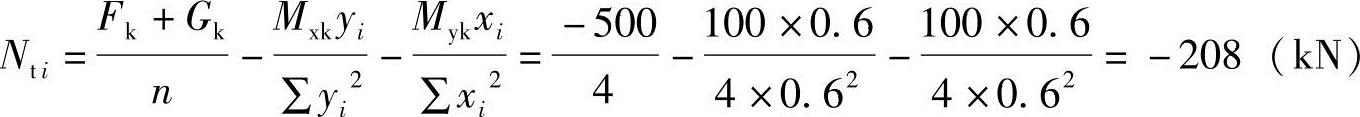

解答：根据式（5.9-15a）计算单根锚杆承受的最大拔力
