无筋扩展基础系指由砖、毛石、混凝土或毛石混凝土、灰土和三合土等材料组成的墙下条形基础或柱下独立基础。

无筋扩展基础的特点是基础的抗压性能较好而抗拉和抗剪性能较差。工作时，基础上面承受柱子或墙传来的荷载，下面承受地基的反力，像倒置的两边外伸的悬臂梁。结构受力后，在靠柱边、墙边或断面突然变化的台阶边缘处，容易产生弯曲裂缝而发生破坏。为保证无筋扩展基础不产生弯曲破坏，要求台阶的外伸宽度b_i和台阶的高度h_i之比不超过相应材料规定的允许值，即，可按表5.8-6选用，与允许值相对应的角度α称为基础的刚性角，如图5.8-2所示。满足刚性角要求的基础，各台阶的内缘应落在与墙边或柱边铅垂线呈α角的斜线上，若台阶内缘进入斜线内，基础断面不够安全；若台阶内缘在斜线以外，则基础断面不够经济。

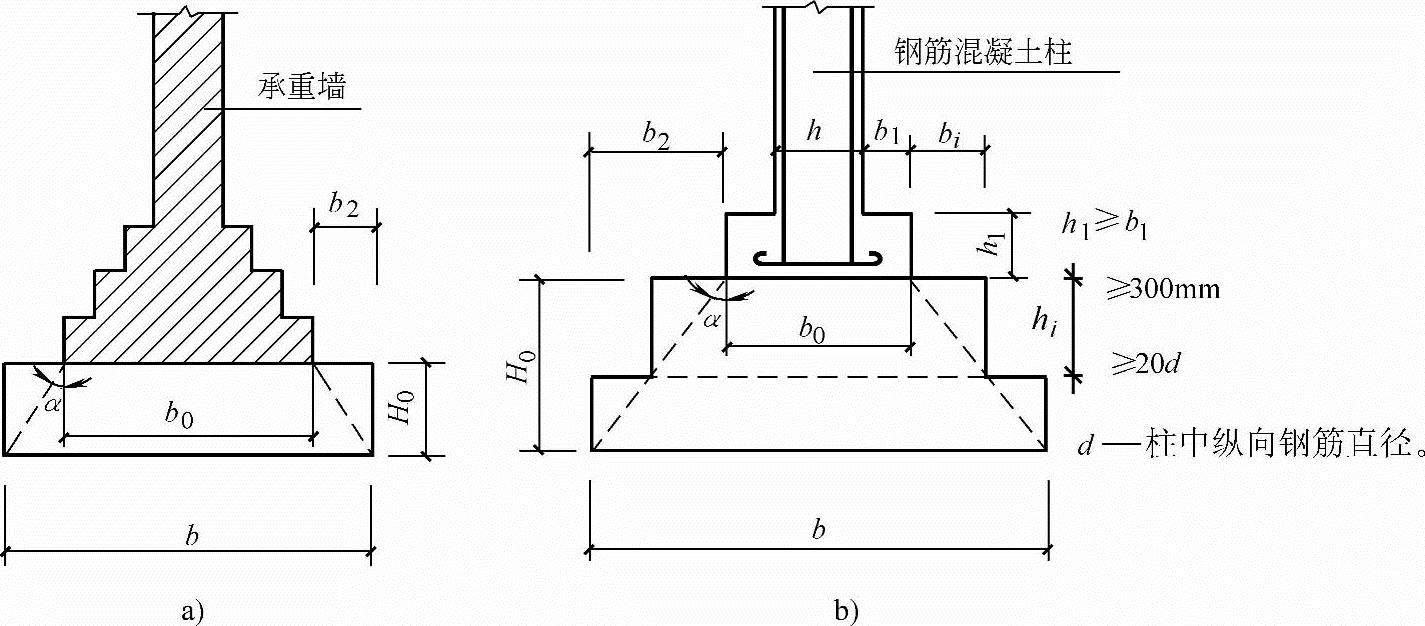

图5.8-2 无筋扩展基础构造示意

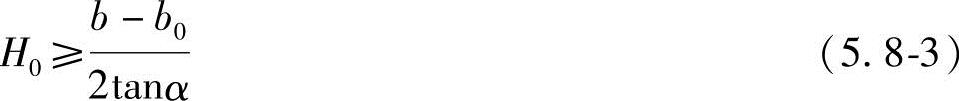

《规范》指出：无筋扩展基础高度，应满足式（5.8-3）要求

式中 b——基础底面宽度（m）；

b₀——基础顶面的墙体宽度或柱脚宽度；

H₀——基础高度；

tanα——基础台阶宽高比b₂∶H₀，其允许值可按表5.8-6选用；

b₂——基础台阶宽度。

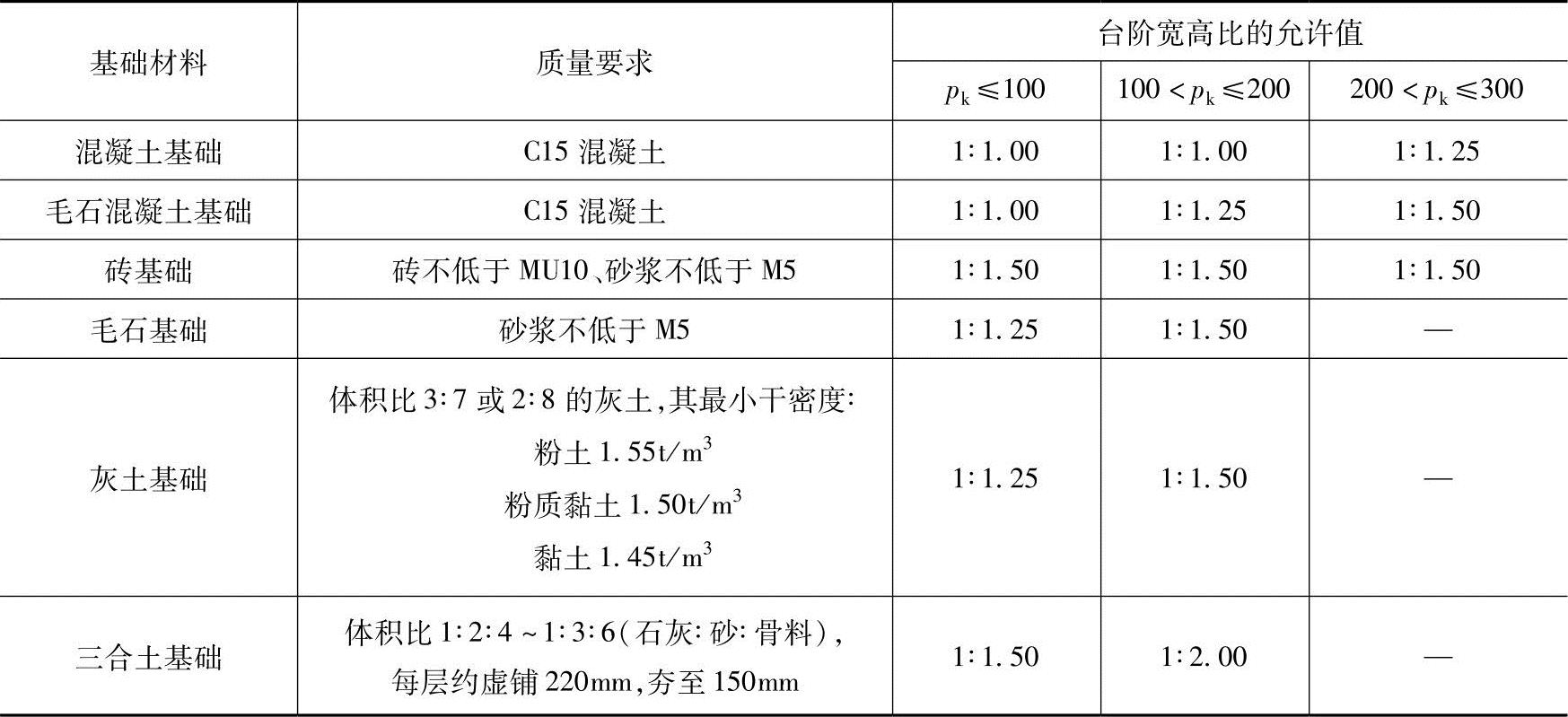

表5.8-6 无筋扩展基础台阶宽高比的允许值

注：1.p_k为作用的标准组合时基础底面处的平均压力值（kPa）。

2.阶梯形毛石基础的每阶伸出宽度，不宜大于200mm。

3.当基础由不同材料叠合组成时，应对接触部分作抗压验算。

4.混凝土基础单侧扩展范围内基础底面处的平均压力值超过300kPa时，尚应进行抗剪验算；对基底反力集中于立柱附近的岩石地基，应进行局部受压承载力验算。

采用无筋扩展基础的钢筋混凝土柱，其柱脚高度h₁不得小于b₁（如图5.8-2所示），并不应小于300mm且不小于20d（d为柱中纵向受力钢筋的最大直径）。当柱纵向钢筋在柱脚内的竖向锚固长度不满足锚固要求时，可沿水平方向弯折，弯折后的水平锚固长度不应小于10d且不应大于20d。

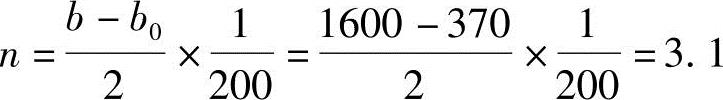

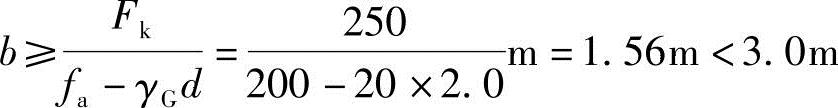

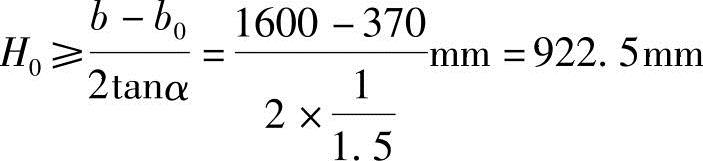

【例5.8-4】～【例5.8-7】某砌体结构，底层内纵墙厚0.37m，荷载效应标准组合时，上部结构传至基础顶面中心处竖向力F_k=250kN/m，已知基础埋深d=2.0m，基础材料拟采用毛石、M5砂浆砌筑，地基土为粉质黏土，其重度γ=18.5kN/m³，经深度修正后的地基承载力特征值f_a=200kPa，γ_G=20kN/m³。
