1.考虑地震作用组合的配筋砌块砌体抗震墙的正截面承载力应按4.6节的规定计算，但其抗力应除以承载力抗震调整系数。

2.配筋砌块砌体抗震墙承载力计算时，底部加强部位的截面组合剪力设计值V_w，应按下列规定调整：

1）当抗震等级为一级时，V_w=1.6V。

2）当抗震等级为二级时，V_w=1.4V。

3）当抗震等级为三级时，V_w=1.2V。

4）当抗震等级为四级时，V_w=1.0V，其中，V为考虑地震作用组合的抗震墙计算截面的剪力设计值。

3.配筋砌块砌体抗震墙的截面，应符合下列规定：

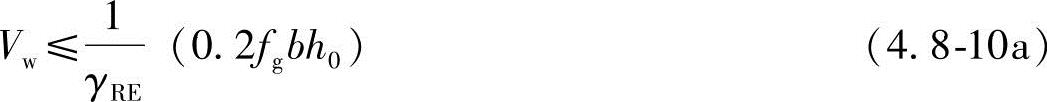

（1）当剪跨比大于2时

（2）当剪跨比小于或等于2时

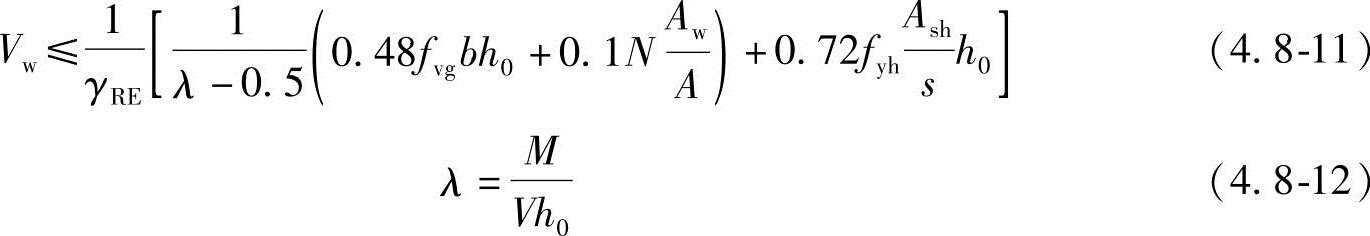

4.偏心受压配筋砌块砌体抗震墙的斜截面受剪承载力，应按下式计算：

式中 f_vg——灌孔砌块砌体的抗剪强度设计值，按式（4.1-8）确定；

M——考虑地震作用组合的抗震墙计算截面的弯矩设计值；

N——考虑地震作用组合的抗震墙计算截面的轴向力设计值，当N＞0.2f_gbh，取N=0.2f_gbh；

A——抗震墙的截面面积，其中翼缘的有效面积，可按第4.6.2节的规定计算；

A_w——T形或I字形截面抗震墙腹板的截面面积，对于矩形截面取A_w=A；

λ——计算截面的剪跨比，当λ≤1.5时，取λ=1.5；当λ＞2.2时，取λ=2.2；

A_sh——配置在同一截面内的水平分布钢筋的全部截面面积；

f_yh——水平钢筋的抗拉强度设计值；

f_g——灌孔砌体的抗压强度设计值；

s——水平分布钢筋的竖向间距；

γ_RE——承载力抗震调整系数。

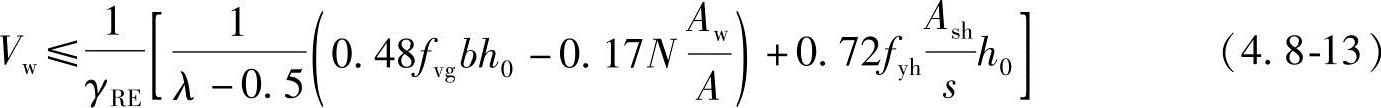

5.偏心受拉配筋砌块砌体抗震墙斜截面受剪承载力，应按下式计算：

注：当时，取0。

6.配筋砌块砌体抗震墙跨高比大于2.5的连梁应采用钢筋混凝土连梁，其截面组合的剪力设计值和斜截面承载力，应符合现行国家标准《混凝土结构设计规范》GB 50010—2010对连梁的有关规定；跨高比小于或等于2.5的连梁可采用配筋砌块砌体连梁，采用配筋砌块砌体连梁时，应采用相应的计算参数和指标；连梁的正截面承载力应除以相应的承载力抗震调整系数。

7.配筋砌块砌体抗震墙连梁的剪力设计值，抗震等级一、二、三级时应按下式调整，四级时可不调整：

式中 V_b——连梁的剪力设计值；

η_v——剪力增大系数，一级时取1.3；二级时取1.2；三级时取1.1；

M^l_b、M^r_b——梁左、右端考虑地震作用组合的弯矩设计值；

V_Gb——在重力荷载代表值作用下，按简支梁计算的截面剪力设计值；

l_n——连梁净跨。

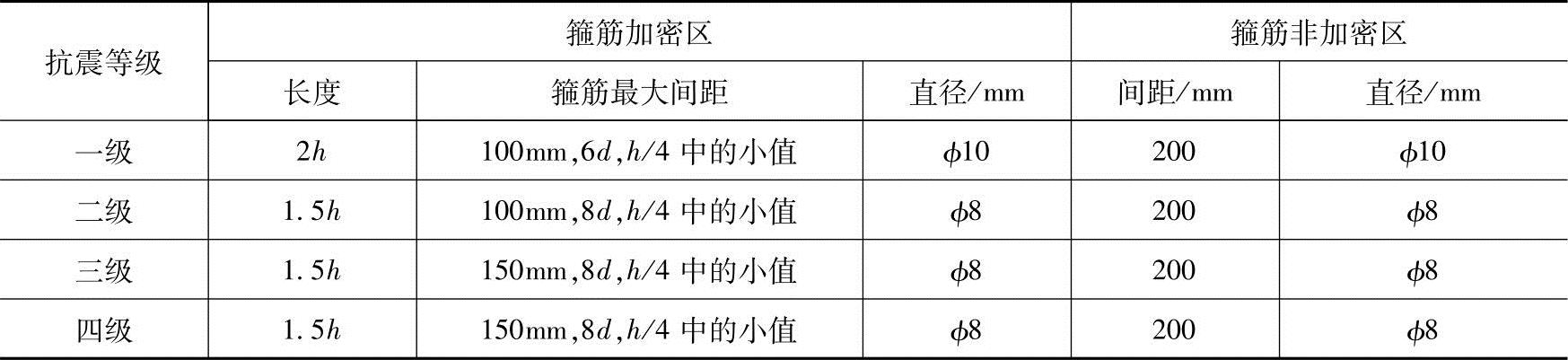

8.抗震墙采用配筋混凝土砌块砌体连梁时，应符合下列规定：

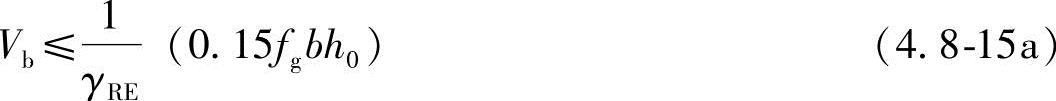

（1）连梁的截面应符合下式的要求：

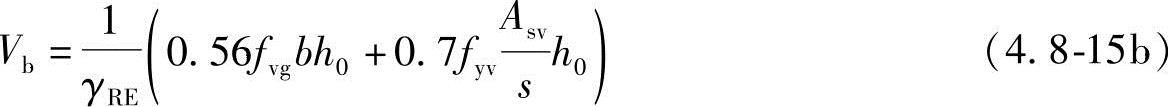

（2）连梁的斜截面受剪承载力应按下式计算：

式中 A_sv——配置在同一截面内的箍筋各肢的全部截面面积；

f_yv——箍筋的抗拉强度设计值。

9.配筋砌块砌体抗震墙的水平和竖向分布钢筋应符合下列规定，抗震墙底部加强区的高度不小于房屋高度的1/6，且不小于房屋底部两层的高度。

（1）抗震墙水平分布钢筋的配筋构造应符合表4.8-21（《砌规》表10.5.9-1）的规定。

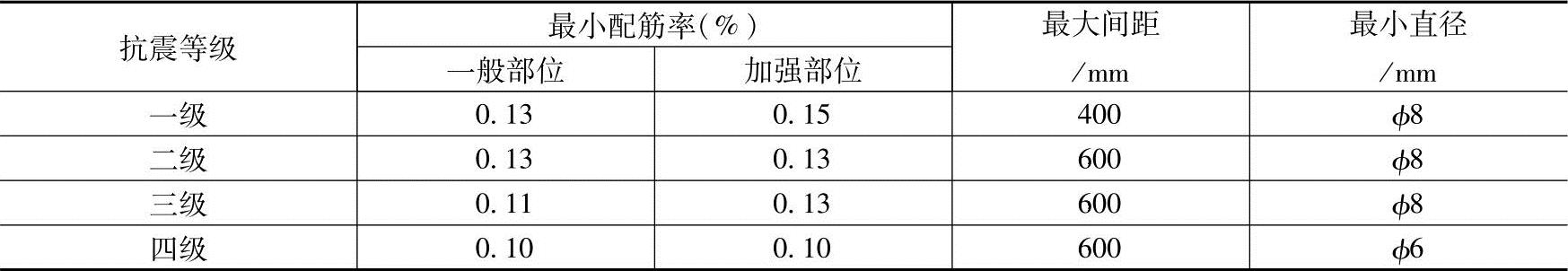

表4.8-21 抗震墙水平分布钢筋的配筋构造

注：1.水平分布钢筋宜双排布置，在顶层和底部加强部位，最大间距不应大于400mm。

2.双排水平分布钢筋应设不小于φ6拉结筋，水平间距不应大于400mm。

（2）抗震墙竖向分布钢筋的配筋构造应符合表4.8-22（《砌规》表10.5.9-2）的规定。

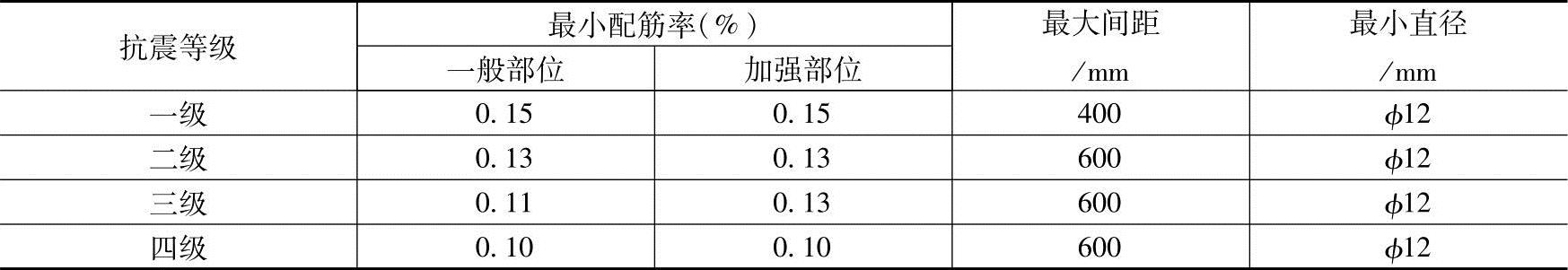

表4.8-22 抗震墙竖向分布钢筋的配筋构造

注：1.竖向分布钢筋宜采用单排布置，直径不应大于25mm；9度时配筋率不应小于0.2%。

2.在顶层和底部加强部位，最大间距应适当减小。

10.配筋砌块砌体抗震墙除应符合4.6.3节的规定外，应在底部加强部位和轴压比大于0.4的其他部位的墙肢设置边缘构件。边缘构件的配筋范围：无翼墙端部为3孔配筋；“L”形转角节点为3孔配筋；“T”形转角节点为4孔配筋；边缘构件范围内应设置水平箍筋；配筋砌块砌体抗震墙边缘构件的配筋应符合表4.8-23（《砌规》表10.5.10）的要求。

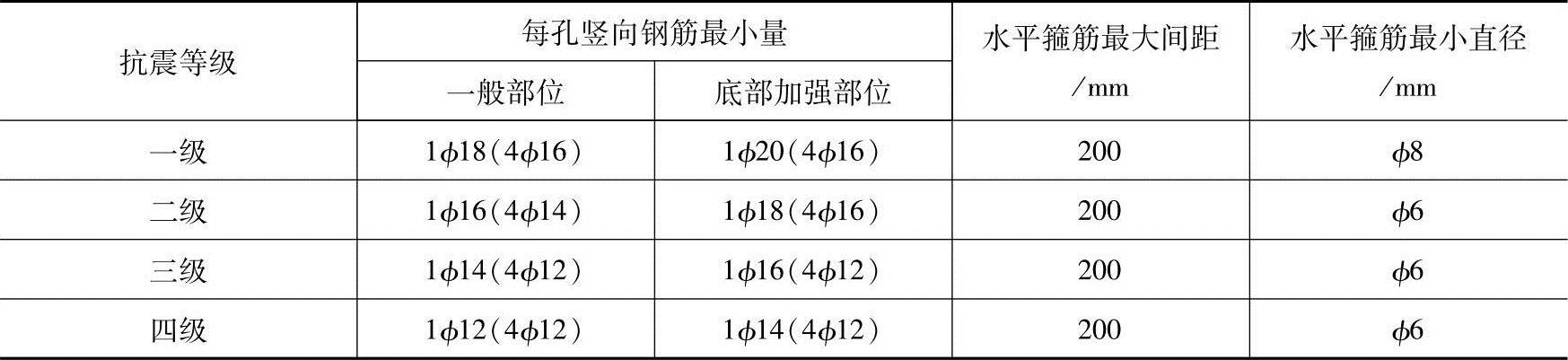

表4.8-23 配筋砌块砌体抗震墙边缘构件的配筋要求
