【摘要】：表4.8-19 混凝土砌块房屋芯柱设置要求注：1.外墙转角、内外墙交接处、楼电梯间四角等部位，应允许采用钢筋混凝土构造柱替代部分芯柱。

1.混凝土砌块砌体沿阶梯形截面破坏的抗震抗剪强度设计值，应按下式计算：

f_vE=ζ_Nf_v （4.8-5）

式中 f_vE——砌体沿阶梯形截面破坏的抗震抗剪强度设计值；

f_v——非抗震设计的砌体抗剪强度设计值；

ζ_N——砌块砌体抗震抗剪强度的正应力影响系数，应按表4.8-17（《砌规》表10.3.1）采用。

表4.8-17 砌块砌体抗震抗剪强度的正应力影响系数

注：σ₀为对应于重力荷载代表值的砌体截面平均压应力。

2.设置构造柱和芯柱的混凝土砌块墙体的截面抗震受剪承载力，可按下式验算：

式中 f_t1——芯柱混凝土轴心抗拉强度设计值；

f_t2——构造柱混凝土轴心抗拉强度设计值；

A_c1——墙中部芯柱截面总面积；

A_c2——墙中部构造柱截面总面积，A_c2=bh；

A_s1——芯柱钢筋截面总面积；

A_s2——构造柱钢筋截面总面积；

f_y1——芯柱钢筋抗拉强度设计值；

f_y2——构造柱钢筋抗拉强度设计值；

ζ_c——芯柱和构造柱参与工作系数，可按4.8-18（《砌规》表10.3.2）采用。

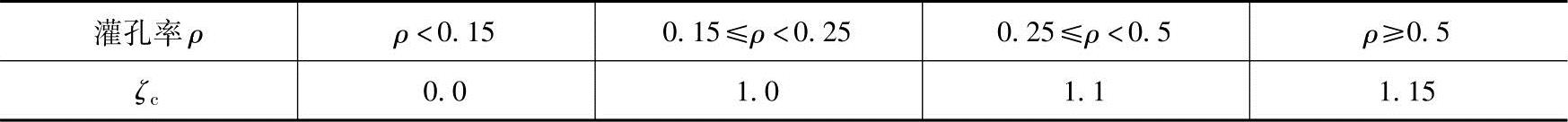

表4.8-18 芯柱和构造柱参与工作系数

注：灌孔率指芯柱根数（含构造柱和填实孔洞数量）与孔洞总数之比。

3.无筋混凝土砌块砌体抗震墙的截面抗震受压承载力，应按第4.3节计算的截面非抗震受压承载力除以承载力抗震调整系数进行计算。

4.混凝土砌块房屋应按表4.8-19（《砌规》表10.3.4）的要求设置钢筋混凝土芯柱。对外廊式和单面走廊式的房屋、横墙较少的房屋、各层横墙很少的房屋，尚应分别按4.8.2节6（2）～（4）关于增加层数的对应要求，按表4.8-19的要求设置芯柱。

5.混凝土砌块房屋混凝土芯柱，尚应满足下列要求：

（1）混凝土砌块砌体墙纵横墙交接处、墙段两端和较大洞口两侧宜设置不少于单孔的芯柱。

（2）有错层的多层房屋，错层部位应设置墙，墙中部的钢筋混凝土芯柱间距宜适当加密，在错层部位纵横墙交接处宜设置不少于4孔的芯柱；在错层部位的错层楼板位置尚应设置现浇钢筋混凝土圈梁。

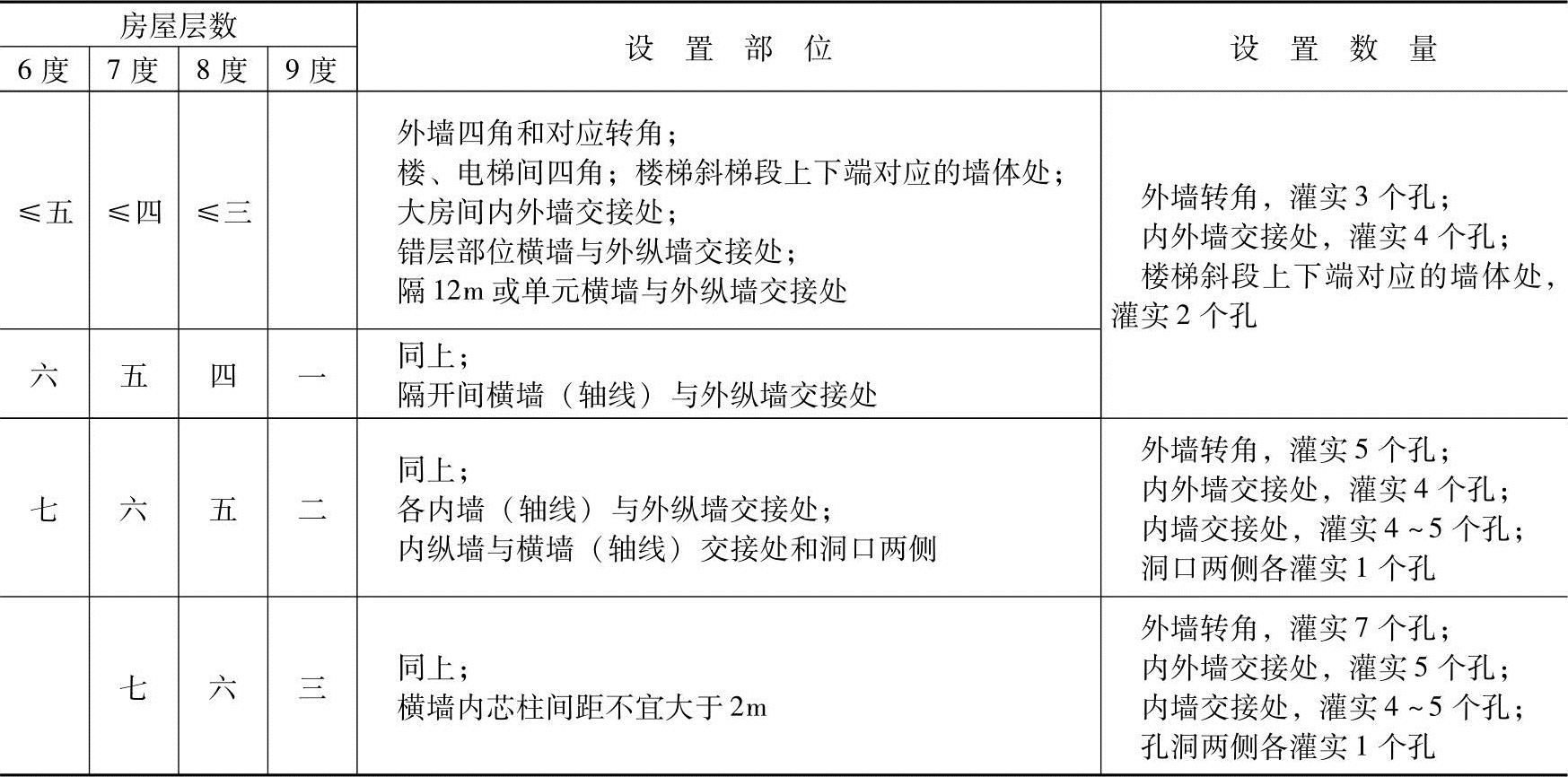

表4.8-19 混凝土砌块房屋芯柱设置要求

注：1.外墙转角、内外墙交接处、楼电梯间四角等部位，应允许采用钢筋混凝土构造柱替代部分芯柱。

2.当按4.8.2节6（2）～（4）规定确定的层数超出表4.8-19范围，芯柱设置要求不应低于表中相应烈度的最高要求且宜适当提高。

（3）为提高墙体抗震受剪承载力而设置的芯柱，宜在墙体内均匀布置，最大间距不宜大于2.0m。当房屋层数或高度等于或接近表4.8-1中限值时，纵、横墙内芯柱间距尚应符合下列要求：

1）底部1/3楼层横墙中部的芯柱间距，7、8度时不宜大于1.5m，9度时不宜大于1.0m。

2）当外纵墙开间大于3.9m时，应另设加强措施。

6.梁支座处墙内宜设置芯柱，芯柱灌实孔数不少于3个；当8、9度房屋采用大跨梁或井字梁时，宜在梁支座处墙内设置构造柱，并应考虑梁端弯矩对墙体和构造柱的影响。

7.混凝土砌块砌体房屋的圈梁，除应符合现行国家标准《建筑抗震设计规范》GB50011—2010要求外，圈梁的截面宽度宜取墙宽且不应小于190mm，配筋宜符合表4.8-20（《砌规》表10.3.7）的要求，箍筋直径不小于φ6；基础圈梁的截面宽度宜取墙宽，截面高度不应小于200mm，纵筋不应少于4φ14。

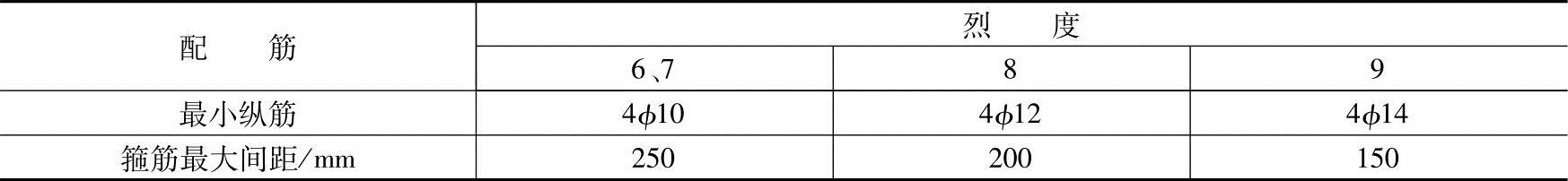

表4.8-20 混凝土砌块砌体房屋圈梁配筋要求

8.楼梯间墙体构件除按规定设置构造柱或芯柱外，尚应通过墙体配筋增强其抗震能力，墙体应沿墙高每隔400mm水平通长设置φ4点焊拉结钢筋网片；楼梯间墙体中部的芯柱间距，6度时不宜大于2m；7、8度时不宜大于1.5m；9度时不宜大于1.0m；房屋层数或高度等于或接近表4.8-1中限值时，底部1/3楼层芯柱间距适当减小。

9.混凝土砌块房屋的其他抗震构造措施，尚应符合4.8.2节和现行国家标准《建筑抗震设计规范》GB 50011—2010的有关要求。
