1.钢筋的规格应符合下列规定:
(1)钢筋的直径不宜大于25mm,当设置在灰缝中时不应小于4mm,在其他部位不应小于10mm。
(2)配置在孔洞或空腔中的钢筋面积不应大于孔洞或空腔面积的6%。
2.钢筋的设置应符合下列规定:
(1)设置在灰缝中钢筋的直径不宜大于灰缝厚度的1/2。
(2)两平行的水平钢筋间的净距不应小于50mm。
(3)柱和壁柱中的竖向钢筋的净距不宜小于40mm(包括接头处钢筋间的净距)。
3.钢筋在灌孔混凝土中的锚固应符合下列规定:
(1)当计算中充分利用竖向受拉钢筋强度时,其锚固长度la,对HRB335级钢筋不应小于30d;对HRB400和RRB400级钢筋不应小于35d;在任何情况下钢筋(包括钢丝)锚固长度不应小于300mm。
(2)竖向受拉钢筋不应在受拉区截断。如必须截断时,应延伸至按正截面受弯承载力计算不需要该钢筋的截面以外,延伸的长度不应小于20d。
(3)竖向受压钢筋在跨中截断时,必须伸至按计算不需要该钢筋的截面以外,延伸的长度不应小于20d;对绑扎骨架中末端无弯钩的钢筋,不应小于25d。
(4)钢筋骨架中的受力光圆钢筋,应在钢筋末端做弯钩,在焊接骨架、焊接网以及轴心受压构件中,不作弯钩;绑扎骨架中的受力带肋钢筋,在钢筋的末端不做弯钩。
4.钢筋的直径大于22mm时宜采用机械连接接头,接头的质量应符合国家现行有关标准的规定;其他直径的钢筋可采用搭接接头,并应符合下列规定:
(1)钢筋的接头位置宜设置在受力较小处;
(2)受拉钢筋的搭接接头长度不应小于1.1la,受压钢筋的搭接接头长度不应小于0.7la,且不应小于300mm;
(3)当相邻接头钢筋的间距不大于75mm时,其搭接长度应为1.2la。当钢筋间的接头错开20d时,搭接长度可不增加。
5.水平受力钢筋(网片)的锚固和搭接长度应符合下列规定:
(1)在凹槽砌块混凝土带中钢筋的锚固长度不宜小于30d,且其水平或垂直弯折段的长度不宜小于15d和200mm;钢筋的搭接长度不宜小于35d;
(2)在砌体水平灰缝中,钢筋的锚固长度不宜小于50d,且其水平或垂直弯折段的长度不宜小于20d和250mm;钢筋的搭接长度不宜小于55d;
(3)在隔皮或错缝搭接的灰缝中为55d+2h,d为灰缝受力钢筋的直径;h为水平灰缝的间距。
6.配筋砌块砌体剪力墙、连梁的砌体材料强度等级应符合下列规定:
(1)砌块不应低于MU10。
(2)砌筑砂浆不应低于Mb7.5。
(3)灌孔混凝土不应低于Cb20。
对安全等级为一级或设计使用年限大于50年的配筋砌块砌体房屋,所用材料的最低强度等级应至少提高一级。
7.配筋砌块砌体剪力墙厚度、连梁截面宽度不应小于190mm。
8.配筋砌块砌体剪力墙的构造配筋应符合下列规定:
(1)应在墙的转角、端部和孔洞的两侧配置竖向连续的钢筋,钢筋直径不应小于12mm。
(2)应在洞口的底部和顶部设置不小于2φ10的水平钢筋,其伸入墙内的长度不应小于40d和600mm。
(3)应在楼(屋)盖的所有纵横墙处设置现浇钢筋混凝土圈梁,圈梁的宽度和高度宜等于墙厚和块高,圈梁主筋不应少于4φ10,圈梁的混凝土强度等级不应低于同层混凝土块体强度等级的2倍,或该层灌孔混凝土的强度等级,也不应低于C20。
(4)剪力墙其他部位的竖向和水平钢筋的间距不应大于墙长、墙高的1/3,也不应大于900mm。
(5)剪力墙沿竖向和水平方向的构造钢筋配筋率均不应小于0.07%。
9.按壁式框架设计的配筋砌块窗间墙除应符合本节6~8条规定外,尚应符合下列规定:
(1)窗间墙的截面应符合下列要求:
1)墙宽不应小于800mm。
2)墙净高与墙宽之比不宜大于5。
(2)窗间墙中的竖向钢筋应符合下列要求:
1)每片窗间墙中沿全高不应少于4根钢筋。
2)沿墙的全截面应配置足够的抗弯钢筋。
3)窗间墙的竖向钢筋的配筋率不宜小于0.2%,也不宜大于0.8%。
(3)窗间墙中的水平分布钢筋应符合下列要求:
1)水平分布钢筋应在墙端部纵筋处向下弯折90°,弯折段长度不小于15d和150mm。
2)水平分布钢筋的间距:在距梁边1倍墙宽范围内不应大于1/4墙宽,其余部位不应大于1/2墙宽。
3)水平分布钢筋的配筋率不宜小于0.15%。
10.配筋砌块砌体剪力墙应按下列情况设置边缘构件:
(1)当利用剪力墙端部的砌体受力时,应符合下列规定:
1)应在一字墙的端部至少3倍墙厚范围内的孔中设置不小于φ12通长竖向钢筋。
2)应在L、T或十字形墙交接处3或4个孔中设置不小于φ12通长竖向钢筋。
3)当剪力墙的轴压比大于0.6fg时,除按上述规定设置竖向钢筋外,尚应设置间距不大于200mm、直径不小于6mm的钢箍。
(2)当在剪力墙墙端设置混凝土柱作为边缘构件时,应符合下列规定:
1)柱的截面宽度宜不小于墙厚,柱的截面高度宜为1~2倍的墙厚,并不应小于200mm。
2)柱的混凝土强度等级不宜低于该墙体块体强度等级的2倍,或不低于该墙体灌孔混凝土的强度等级,也不应低于Cb20。
3)柱的竖向钢筋不宜小于4φ12,箍筋不宜小于φ6、间距不宜大于200mm。
4)墙体中水平钢筋应在柱中锚固,并应满足钢筋的锚固要求。
5)柱的施工顺序宜为先砌砌块墙体,后浇捣混凝土。
11.配筋砌块砌体剪力墙中当连梁采用钢筋混凝土时,连梁混凝土的强度等级不宜低于同层墙体块体强度等级的2倍,或同层墙体灌孔混凝土的强度等级,也不应低于C20;其他构造尚应符合第2章(《混凝土结构设计规范》(GB 50010—2010))的有关规定要求。
12.配筋砌块砌体剪力墙中当连梁采用配筋砌块砌体时,连梁应符合下列规定:
(1)连梁的截面应符合下列要求:
1)连梁的高度不应小于两皮砌块的高度和400mm。
2)连梁应采用H形砌块或凹槽砌块组砌,孔洞应全部浇灌混凝土。
(2)连梁的水平钢筋宜符合下列要求:
1)连梁上、下水平受力钢筋宜对称、通长设置,在灌孔砌体内的锚固长度不应小于40d和600mm。
2)连梁水平受力钢筋的配筋率不宜小于0.2%,也不宜大于0.8%。
(3)连梁的箍筋应符合下列要求:(https://www.chuimin.cn)
1)箍筋的直径不应小于6mm。
2)箍筋的间距不宜大于1/2梁高和600mm。
3)在距支座等于梁高范围内的箍筋间距不应大于1/4梁高,距支座表面第一根箍筋的间距不应大于100mm。
4)箍筋的面积配筋率不宜小于0.15%。
5)箍筋宜为封闭式,双肢箍末端弯钩为135°;单肢箍末端的弯钩为180°,或弯90°加12倍箍筋直径的延长段。
13.配筋砌块砌体柱(图4.6-3)除应符合第4.6.1节3的要求外,尚应符合下列规定:
(1)柱截面边长不宜小于400mm,柱高度与截面短边之比不宜大于30。
(2)柱的纵向钢筋的直径不宜小于12mm,数量不应少于4根,全部纵向受力钢筋的配筋率不宜小于0.2%。
(3)柱中箍筋的设置应根据下列情况确定:
1)当纵向钢筋的配筋率大于0.25%,且柱承受的轴向力大于受压承载力设计值的25%时,柱应设箍筋;当配筋率≤0.25%时,或柱承受的轴向力小于受压承载力设计值的25%时,柱中可不设置箍筋。

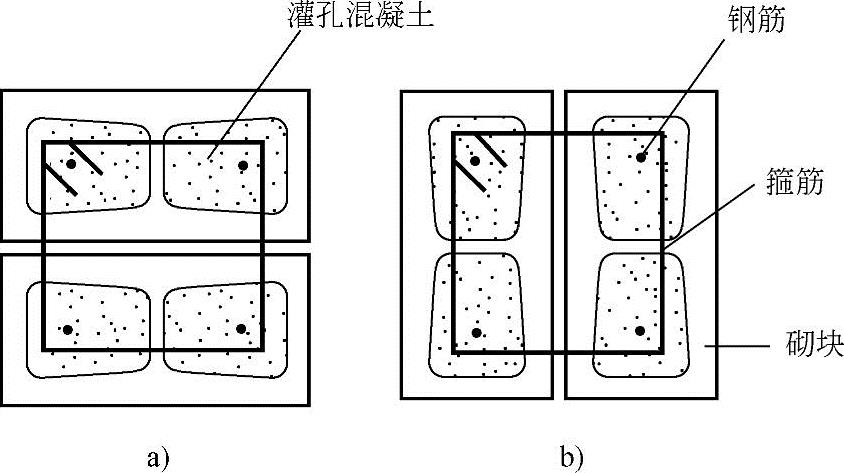

图4.6-3 配筋砌块砌体柱截面示意
a)下皮 b)上皮
2)箍筋直径不宜小于6mm。
3)箍筋的间距不应大于16倍的纵向钢筋直径、48倍箍筋直径及柱截面短边尺寸中较小者。
4)箍筋应封闭,端部应弯钩或绕纵筋水平弯折90°,弯折段长度不小于10d。
5)箍筋应设置在灰缝或灌孔混凝土中。
【例4.6-1】 某配筋砌块砌体墙段,长2.0m,高2.9m,厚190mm,由MU20小型混凝土空心砌块(孔洞率为45%),Mb10混合砂浆砌筑,灌孔混凝土为Cb30(灌孔率100%),竖向及水平钢筋皆为HRB335级。墙段所受的内力设计值为N=1300kN,M=620kN·m,水平剪力V=320kN。当采用对称配筋时,试确定该墙段的纵向钢筋和水平钢筋。
解答:
1.确定砌块砌体的抗压及抗剪强度设计值
未灌孔砌块砌体的抗压强度设计值:f=4.95MPa
Cb30灌孔混凝土轴心抗压强度设计值:fc=14.3MPa
灌孔砌块砌体的抗压强度设计值:
fg=f+0.6αfc=(4.95+0.6×0.45×14.3)MPa=8.81MPa<2f=2×4.95MPa=9.9MPa
灌孔砌块砌体的抗剪强度设计值:
fvg=0.2f0.55g=0.2×8.810.55MPa=0.66MPa
2.墙段正截面承载力计算
假设墙段为大偏心受压,采用对称配筋,由式(4.6-3)得
N=fgbx-∑fsiAsi
为简化计算,令∑fsiAsi=(h0-1.5x)bfyρw代入前式,取竖向分布筋为
10@200,则
ρw=0.002
按构造要求,每端暗柱截面高度取600mm,故h0=(2000-300)mm=1700mm
查表知:fy=fy′=300MPa
则有

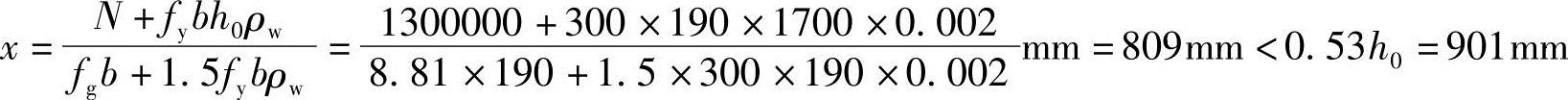

故假设为大偏心受压成立。
初始偏心距计算:

轴向力到受拉主筋合力作用点的距离

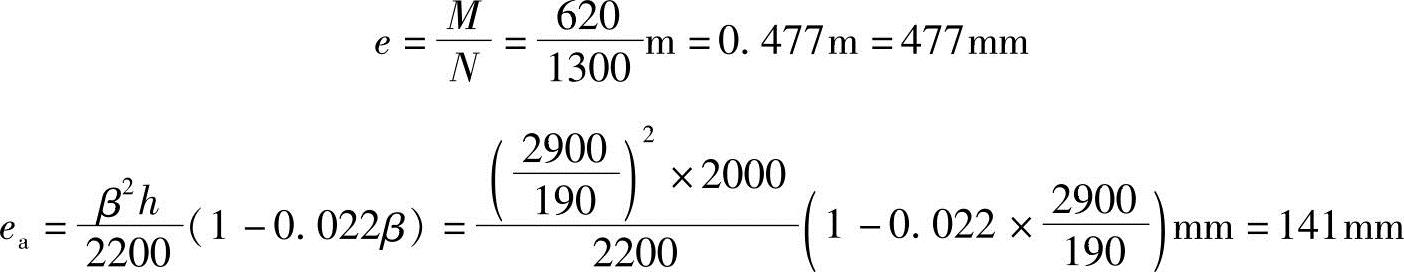

eN=e+ea+(h/2-as)=[413+141+(2000/2-300)]mm=1254mm
由式(4.6-4)
NeN≤fgbx(h0-x/2)+fy′As′(h0-as′)-∑fsiSsi
式中

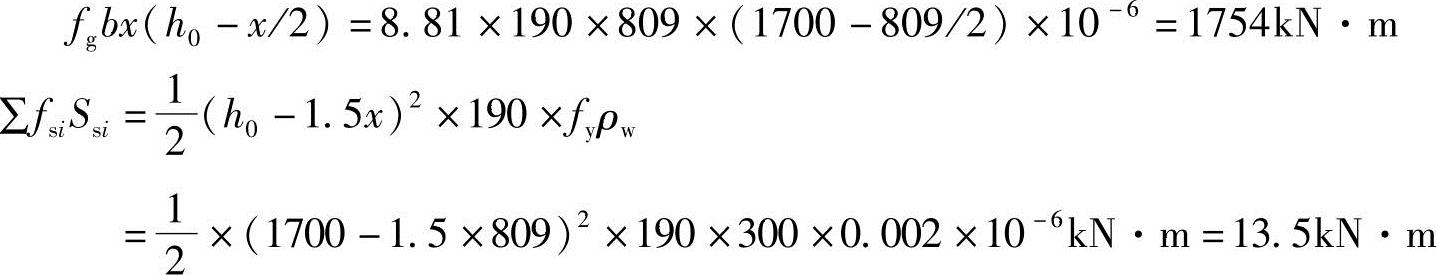

因此 As=As′=[NeN+∑fsiSsi-fgbx(h0-x/2)]/[fy′(h0-as′)]
=(1300×103×1254+13.5×106-1754×106)/[300×(1700-300)]<0
按构造配筋。
3.斜截面承载力计算
(1)截面限制条件
0.25fgbh0=0.25×8.81×190×1700N=711407N>V=320000N
截面尺寸满足要求。
(2)配筋计算

取λ=1.5,因N>0.25fgbh0,则取
N=0.25fgbh0
按式

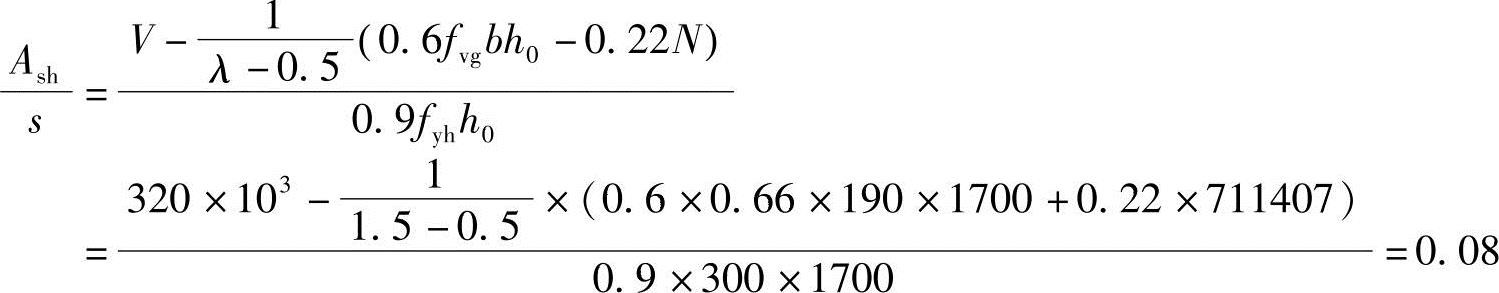

则

取
12@500即可。
4.墙段最终配筋
竖向:按构造要求两端暗柱(各3个孔洞)配3
14,竖向分布钢筋为
10@200。水平:抗剪钢筋为
12@500。
