砖砌体和钢筋混凝土构造柱组成的组合砖墙：设计与施工技巧
【摘要】：构造柱的竖向受力钢筋应在基础梁和楼层圈梁中锚固，并应符合受拉钢筋的锚固要求。组合砖墙砌体结构房屋，应在纵横墙交接处、墙端部和较大洞口的洞边设置构造柱，其间距不宜大于4m。圈梁的截面高度不宜小于240mm；纵向钢筋数量不宜少于4根，直径不宜小于12mm，纵向钢筋应伸入构造柱内，并应符合受拉钢筋的锚固要求；圈梁的箍筋宜采用6mm、间距200mm。组合砖墙的施工程序应为先砌墙后浇混凝土构造柱。
1.砖砌体和钢筋混凝土构造柱组成的组合砖墙（图4.5-7）的轴心受压承载力应按下列公式计算（《砌规》第8.2.7条）
N≤φcom[fA+η（fcAc+fy′As′）] （4.5-15）

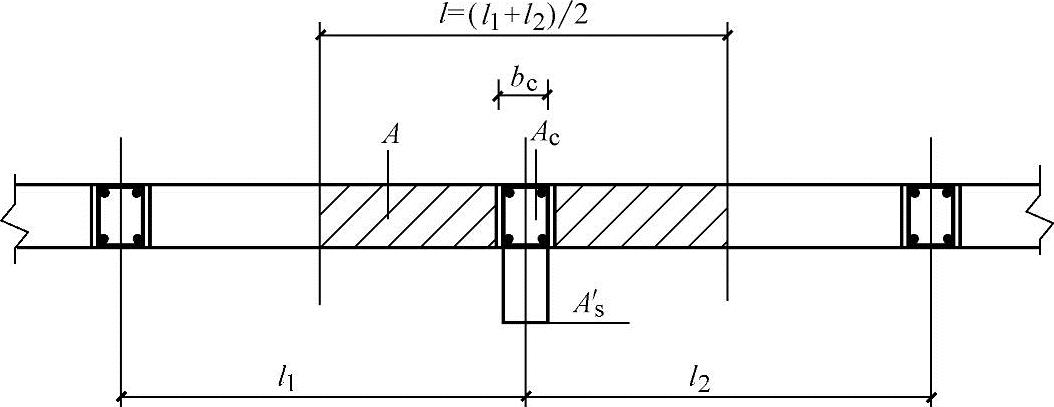

图4.5-7 砖砌体和构造柱组合墙截面
式中 φcom——组合砖墙的稳定系数，可按表4.5-2采用；
η——强度系数，当l/bc小于4时取l/bc等于4；
l——沿墙长方向构造柱的间距；
bc——沿墙长方向构造柱的宽度；
A——扣除孔洞和构造柱的砖砌体截面面积；
Ac——构造柱的截面面积。
砖砌体和钢筋混凝土构造柱组合墙平面外的偏心受压承载力，可按下列规定计算：
1）构件的弯矩或偏心距可按4.5.2节4规定的方法确定；
2）可按4.5.2节4和5确定构造柱纵向钢筋，但截面宽度应改为构造柱间距l；大偏心受压时，可不计受压区构造柱混凝土和钢筋的作用，构造柱的计算配筋不应小于4.5.3节2的要求。
2.组合砖墙的材料和构造
（1）砂浆的强度等级不应低于M5，构造柱的混凝土强度等级不宜低于C20。
（2）构造柱的截面尺寸不宜小于240mm×240mm，其厚度不应小于墙厚，边柱、角柱的截面宽度宜适当加大。柱内竖向受力钢筋，对于中柱，钢筋数量不宜少于4根，直径不宜小于12mm；对于边柱、角柱，钢筋数量不宜少于4根，直径不宜小于14mm。构造柱的竖向受力钢筋的直径也不宜大于16mm。其箍筋，一般部位宜采用
6、间距200mm，楼层上下500mm范围内宜采用
6、间距100mm。构造柱的竖向受力钢筋应在基础梁和楼层圈梁中锚固，并应符合受拉钢筋的锚固要求。
（3）组合砖墙砌体结构房屋，应在纵横墙交接处、墙端部和较大洞口的洞边设置构造柱，其间距不宜大于4m。各层洞口宜设置在相应位置，并宜上下对齐。
（4）组合砖墙砌体结构房屋应在基础顶面、有组合墙的楼层处设置现浇钢筋混凝土圈梁。圈梁的截面高度不宜小于240mm；纵向钢筋数量不宜少于4根，直径不宜小于12mm，纵向钢筋应伸入构造柱内，并应符合受拉钢筋的锚固要求；圈梁的箍筋宜采用6mm、间距200mm。
（5）砖砌体与构造柱的连接处应砌成马牙槎，并应沿墙高每隔500mm设2根直径b（mm）的拉结钢筋，且每边伸入墙内不宜小于600mm。
（6）构造柱可不单独设置基础，但应伸入室外地坪下500mm，或与埋深小于500mm的基础梁相连。
（7）组合砖墙的施工程序应为先砌墙后浇混凝土构造柱。
