全国结构工程师考试教程：4.5.1网状配筋砖砌体构件

2025-09-30 理论教育版权反馈

【摘要】：当网状配筋砖砌体构件下端与无筋砌体交接时，尚应验算交接处无筋砌体的局部受压承载力。图4.5-1 网状配筋砌体3.网状配筋砖砌体构件的构造网状配筋砖砌体中的体积配筋率，不应小于0.1%，并不应大于1%。

1.网状配筋砖砌体受压构件应符合下列规定：

（1）偏心距超过截面核心范围，对于矩形截面即e/h＞0.17时或偏心距虽未超过截面核心范围，但构件的高厚比β＞16时，不宜采用网状配筋砖砌体构件。

（2）对矩形截面构件，当轴向力偏心方向的截面边长大于另一方向的边长时，除按偏心受压计算外，还应对较小边长方向按轴心受压进行验算。

（3）当网状配筋砖砌体构件下端与无筋砌体交接时，尚应验算交接处无筋砌体的局部受压承载力。

2.网状配筋砖砌体受压构件（图4.5-1）的承载力应按下式计算

式中 N——轴向力设计值；

φ_n——高厚比和配筋率以及轴向力的偏心距对网状配筋砖砌体受压构件承载力的影响系数，可按表4.5-1（《砌规》附录D.0.2）的规定采用；

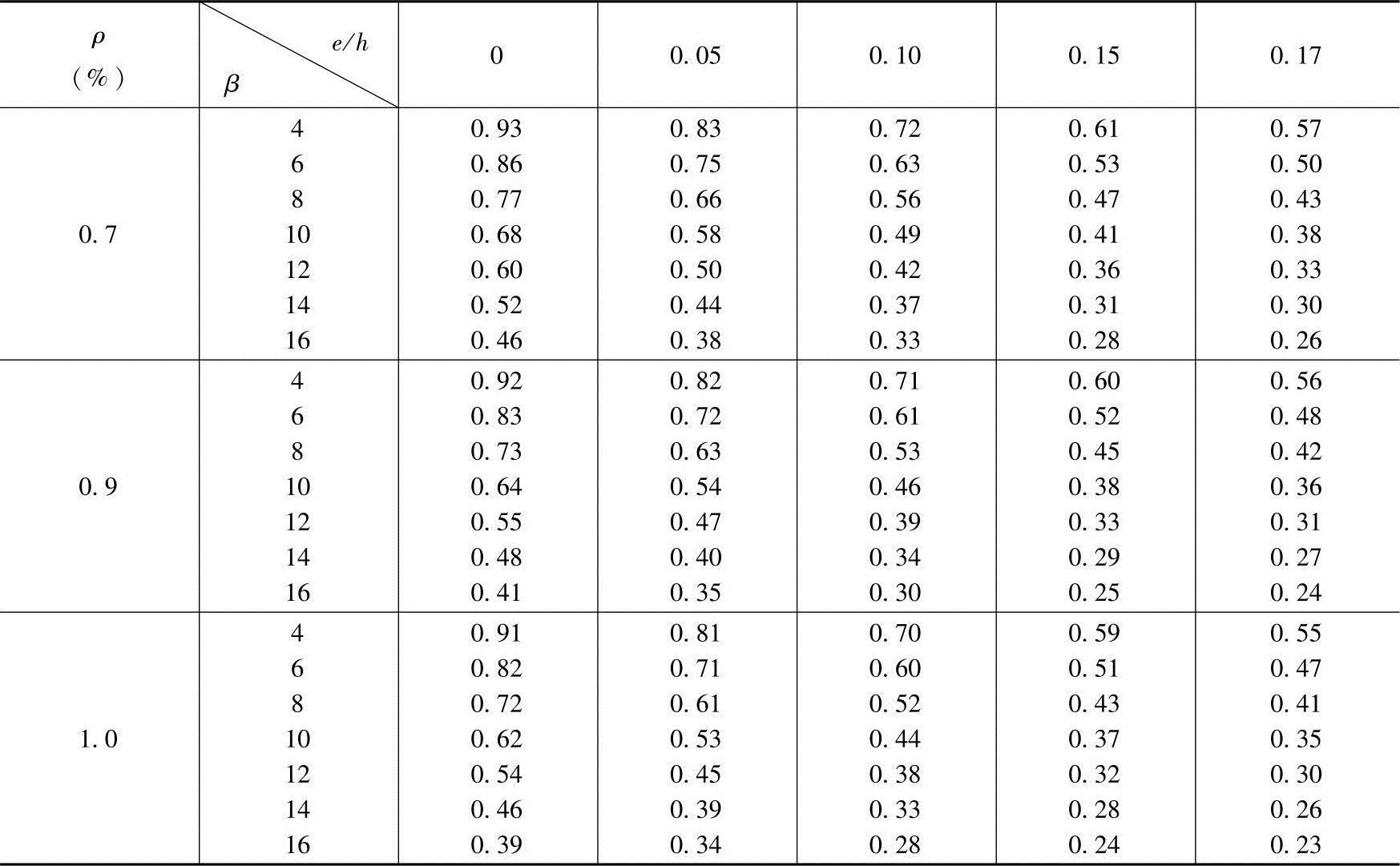

表4.5-1 影响系数φ_n

（续）

f_n——网状配筋砖砌体的抗压强度设计值；

A——截面面积；

e——轴向力的偏心距；

y——自截面重心至轴向力所在偏心方向截面边缘的距离；

ρ——体积配筋率；

f_y——钢筋的抗拉强度设计值，当f_y大于320MPa时，仍采用320MPa；

a、b——钢筋网的网格尺寸；

A_s——钢筋的截面面积；

s_n——钢筋网的竖向间距。

图4.5-1 网状配筋砌体

3.网状配筋砖砌体构件的构造

（1）网状配筋砖砌体中的体积配筋率，不应小于0.1%，并不应大于1%。(https://www.chuimin.cn)

（2）采用钢筋网时，钢筋的直径宜采用3～4mm。

（3）钢筋网中钢筋的间距，不应大于120mm，并不应小于30mm。

（4）钢筋网的竖向间距，不应大于五皮砖，并不应大于400mm。

（5）网状配筋砖砌体所用的砂浆强度等级不应低于M7.5；钢筋网应设置在砌体的水平灰缝中，灰缝厚度应保证钢筋上下至少各有2mm厚的砂浆层。

【例4.5-1】四面开敞的15m单跨厂房见图4.5-2，有柱间支撑。厂房高度H=4.9m，承重砖柱截面为490mm×490mm，采用MU10烧结普通砖和M5水泥砂浆砌筑。

【例4.5-1a】试问当砖柱在排架方向和垂直排架方向无偏心时，柱子在垂直排架平面方向的轴向力影响系数φ是多少？

解答：由表4.3-4及表4.3-5，单层单跨弹性方案，垂直排架方向，H₀=1.0H=4.9m，γ_β=1.0，，查表4.3-1，φ=0.87。

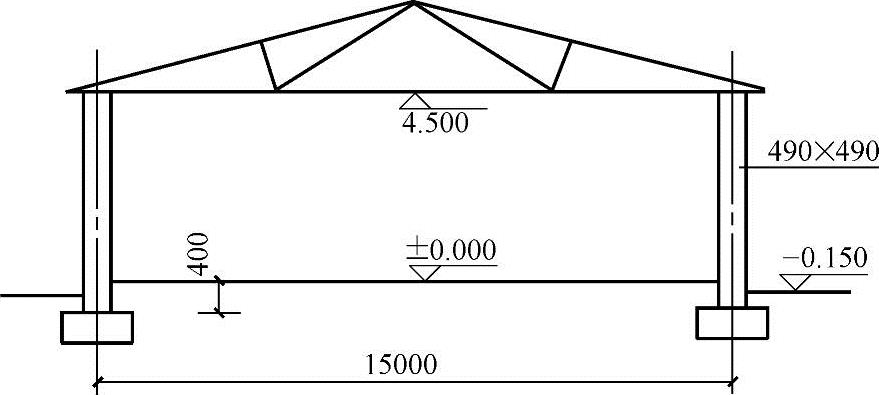

图4.5-2 敞棚车间剖面

【例4.5-1b】当屋架传来的荷载无偏心，且不计风载时，其柱底所能承受的轴心压力设计值是多少？

解答：由表4.1-3及4.1.3节3，砌体用M5水泥砂浆砌筑，γ_a1=1.0，A=0.49×0.49m²=0.2401m²＜0.3m²，γ_a2=0.94，f=1.0×0.94×1.50MPa=1.41MPa；

单层单跨弹性方案，排架方向H₀=1.5H=1.5×4.9m=7.35m

，查表φ=0.745

N≤φfA=0.745×1.41×240100N=252kN

【例4.5-1c】当柱底轴心压力设计值N=360kN时，需采用网状配筋砖柱。试按构造要求配筋。

（A）s_n=130mm，^b6@40 （B）s_n=325mm，^b4@60

（C）s_n=260mm，^b3@ （D）s_n=325mm，^b4@80

答案：（B）

解答：由4.5.1节1～3，可取s_n=325mm，^b4@60，且＜1%，ρ、a、s_n均符合构造要求。

【例4.5-1d】当柱底轴向压力设计值N=360kN时，设置^b4冷拔低碳钢丝方格网（f_y=430MPa），钢筋网间距s_n=260mm。试确定网中钢筋间距a为多少时才能满足承载力要求，并接近轴向力设计值？

解答：e=0，f_y=430MPa＞320MPa，取f_y=320MPa，f=1.41MPa

取a=b=70mm，，f_n=2.293MPa，φ_n=0.667φ_nf_nA=0.667×2.293×240100N=367.20kN＞N=360kN，且很接近。
