砌体结构是由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构，是砖砌体、砌块砌体和石砌体结构的统称，过去称为砖石结构。它按其配筋与否可分为无筋砌体和配筋砌体两大类。

1.无筋砌体

（1）砖砌体按照采用砖的类型不同，砖砌体可分为烧结普通砖砌体、烧结多孔砖砌体、混凝土普通砖砌体、混凝土多孔砖砌体、蒸压灰砂普通砖砌体和蒸压粉煤灰普通砖砌体。它大多砌成实心砌体，砖墙通常采用一顺一丁、梅花丁、三顺一丁的砌筑方式（图4.1-1）。受砖规格的限制，墙厚可为240mm、370mm、490mm、620mm、740mm等。

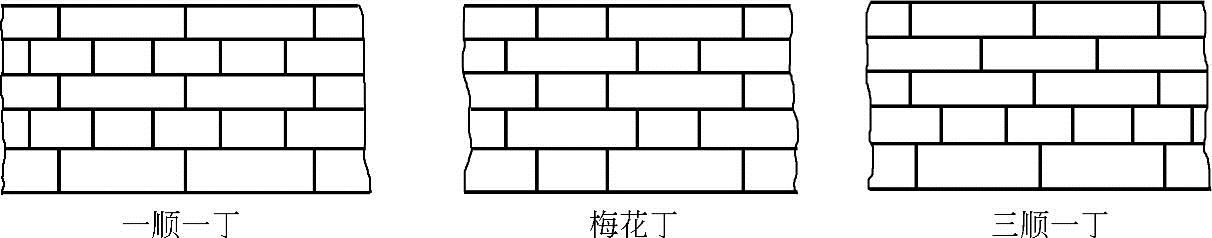

图4.1-1 砖的砌筑方式

（2）砌块砌体砌块砌体主要用于多层民用建筑、工业建筑的墙体结构，目前多为混凝土小型砌块砌体（图4.1-2），包括混凝土砌块和轻集料混凝土砌块。砌块砌体一方面要保证上下皮砌块搭接长度不得小于90mm；另一方面，要保证空心砌块孔对孔、肋对肋砌筑。砌块墙体一般由单排砌块砌筑，即墙厚度等于砌块宽度。

（3）石砌体石砌体可分为料石砌体、毛石砌体和毛石混凝土砌体（图4.1-3）。石砌体可做一般民用房屋的承重墙、柱和基础，还可建造拱桥、坝和涵洞等构筑物，也常用于挡土墙和护坡。

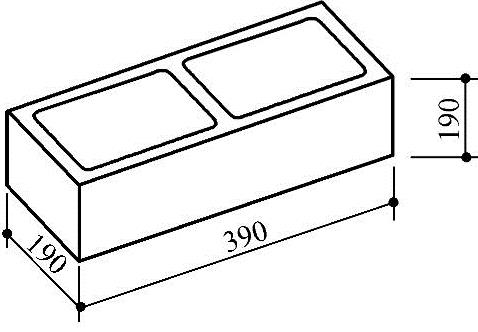

图4.1-2 混凝土小型砌块

图4.1-3 石砌体的几种类型

a）料石砌体 b）毛石砌体 c）毛石混凝土砌体

2.配筋砌体

由配置钢筋的砌体作为建筑物主要受力构件的结构，是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱（墙）、砖砌体和钢筋混凝土构造柱组合墙和配筋砌块砌体剪力墙结构的统称。

（1）网状配筋砖砌体网状配筋砖砌体是在砖砌体的水平灰缝内配置钢筋网片或水平钢筋的砌体（图4.1-4），主要用于轴心受压构件和偏心距较小的偏心受压构件。

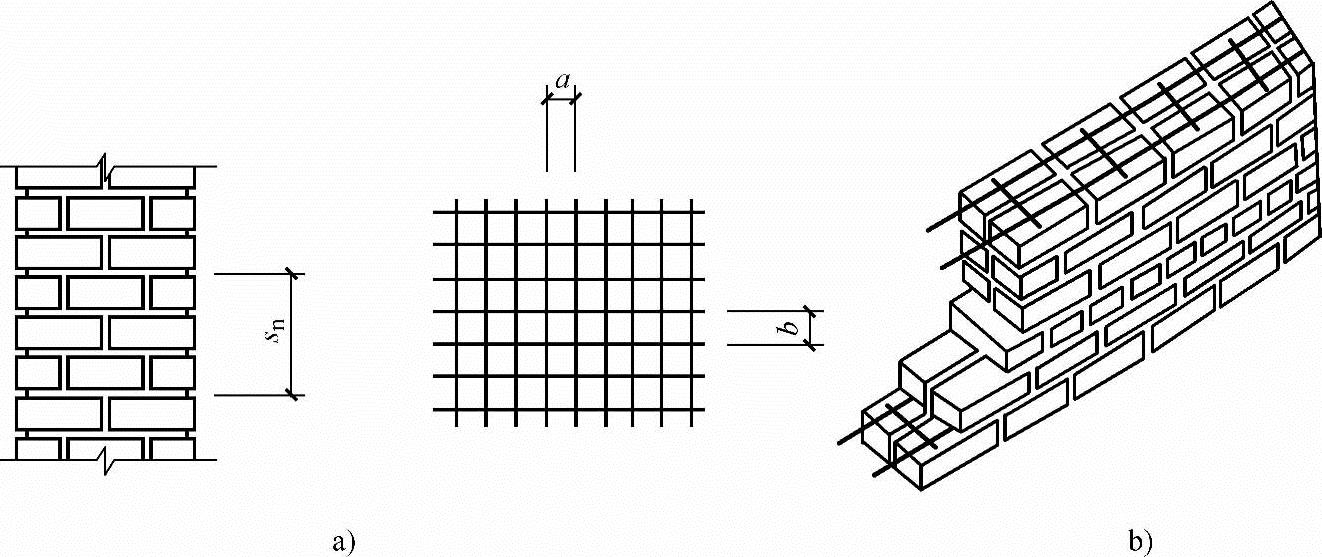

图4.1-4 网状配筋砖砌体

a）网状配筋砖柱 b）配置水平钢筋的砖墙

（2）组合砖砌体外表面或内部配有钢筋混凝土或钢筋砂浆的砖砌体称为组合砖砌体，目前应用较多的主要有外包式组合砖柱和内嵌式组合砖砌体墙（也称为砖砌体和钢筋混凝土构造柱组合墙）（图4.1-5和图4.1-6）。

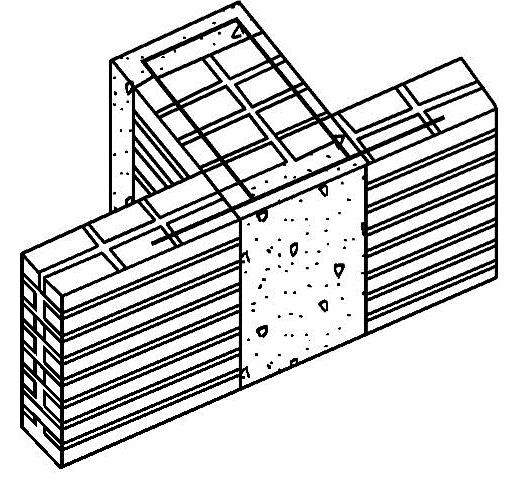

图4.1-5 外包式组合砖柱

图4.1-6 内嵌式组合砖砌体墙

（3）配筋砌块砌体配筋混凝土空心砌块砌体是在普通混凝土小型空心砌块砌体的基础上发展起来的一种新型砌体（图4.1-7），它自重轻、抗震性能好，受力性能类似于钢筋混凝土剪力墙。
